36
EKO

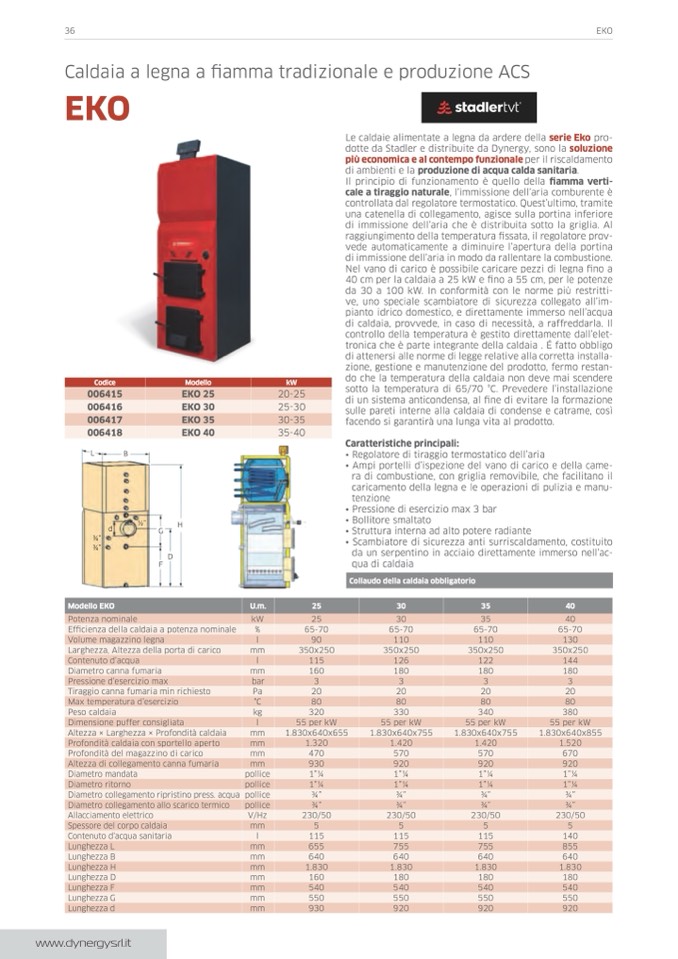

Caldaia a legna a fiamma tradizionale e produzione ACS
eko
codice
modello
kW
006415
eko 25
20-25
006416
eko 30
25-30
006417
eko 35
30-35
006418
eko 40
35-40
L
B
1⁄2”
Le caldaie alimentate a legna da ardere della serie eko pro-
dotte da Stadler e distribuite da Dynergy, sono la soluzione
più economica e al contempo funzionale per il riscaldamento
di ambienti e la produzione di acqua calda sanitaria.
Il principio di funzionamento è quello della fiamma verti-
cale a tiraggio naturale, l’immissione dell’aria comburente è
controllata dal regolatore termostatico. quest’ultimo, tramite
una catenella di collegamento, agisce sulla portina inferiore
di immissione dell’aria che è distribuita sotto la griglia. Al
raggiungimento della temperatura fissata, il regolatore prov-
vede automaticamente a diminuire l’apertura della portina
di immissione dell’aria in modo da rallentare la combustione.
Nel vano di carico è possibile caricare pezzi di legna fino a
40 cm per la caldaia a 25 kW e fino a 55 cm, per le potenze
da 30 a 100 kW. In conformità con le norme più restritti-
ve, uno speciale scambiatore di sicurezza collegato all’im-
pianto idrico domestico, e direttamente immerso nell’acqua
di caldaia, provvede, in caso di necessità, a raffreddarla. Il
controllo della temperatura è gestito direttamente dall’elet-
tronica che è parte integrante della caldaia . É fatto obbligo
di attenersi alle norme di legge relative alla corretta installa-
zione, gestione e manutenzione del prodotto, fermo restan-
do che la temperatura della caldaia non deve mai scendere
sotto la temperatura di 65/70 °C. Prevedere l’installazione
di un sistema anticondensa, al fine di evitare la formazione
sulle pareti interne alla caldaia di condense e catrame, così
facendo si garantirà una lunga vita al prodotto.
caratteristiche principali:
• Regolatore di tiraggio termostatico dell’aria
d
3⁄4”
3⁄4”
modello eko
H
G
D
F
•
•
•
•
•
Ampi portelli d’ispezione del vano di carico e della came-
ra di combustione, con griglia removibile, che facilitano il
caricamento della legna e le operazioni di pulizia e manu-
tenzione
Pressione di esercizio max 3 bar
Bollitore smaltato
Struttura interna ad alto potere radiante
Scambiatore di sicurezza anti surriscaldamento, costituito
da un serpentino in acciaio direttamente immerso nell’ac-
qua di caldaia
collaudo della caldaia obbligatorio
30
35
40
30
35
40
Potenza nominale
u.m.
25
kW
25
%
65-70
l
90
mm
350x250
Efficienza della caldaia a potenza nominale
Volume magazzino legna
Larghezza, Altezza della porta di carico
Contenuto d’acqua
Diametro canna fumaria
Pressione d’esercizio max
Tiraggio canna fumaria min richiesto
Max temperatura d’esercizio
Peso caldaia
Dimensione puffer consigliata
Altezza × Larghezza × Profondità caldaia
Profondità caldaia con sportello aperto
65-70
65-70
110
110
130
65-70
Profondità del magazzino di carico
l
mm
bar
Pa
°C
kg
l
mm
mm
mm
mm
pollice
pollice
55 per kW
1.830x640x655
1.320
470
930
1”1⁄4
1”1⁄4
3⁄4”
3⁄4”
230/50
55 per kW
1.830x640x755
1.420
570
920
1”1⁄4
1”1⁄4
3⁄4”
3⁄4”
230/50
55 per kW
1.830x640x755
1.420
570
920
1”1⁄4
1”1⁄4
3⁄4”
3⁄4”
230/50
350x250
55 per kW
1.830x640x855
1.520
670
920
1”1⁄4
1”1⁄4
3⁄4”
3⁄4”
230/50
Dimensioni (mm)
350x250
350x250
115
126
122
144
160
180
180
180
3
3
3
3
20
20
20
20
80
80
80
80
320
330
340
380
Altezza di collegamento canna fumaria
Diametro mandata
Diametro ritorno
Diametrocollegamentoripristinopress.acqua pollice
Diametro collegamento allo scarico termico
Allacciamento elettrico
Spessore del corpo caldaia
Contenuto d’acqua sanitaria
Lunghezza L
Lunghezza B
Lunghezza H
Lunghezza D
Lunghezza F
Lunghezza G
Lunghezza d
pollice
V/Hz
mm
l
mm
mm
mm
mm
mm
mm
mm
5
5
5
5
115
115
115
140
655
755
755
855
640
640
640
640
1.830
1.830
1.830
1.830
160
180
180
180
540
540
540
540
550
550
550
550
930
920
920
920
