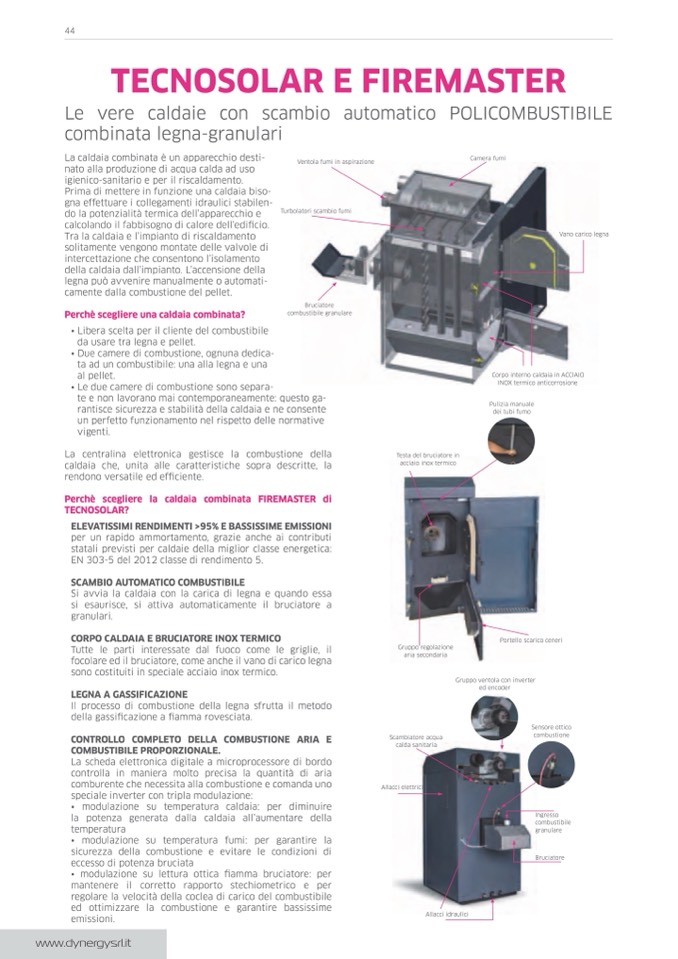

tecnosolar e firemaster
Le vere caldaie con scambio automatico POLICOMBuSTIBILE
combinata legna-granulari
La caldaia combinata è un apparecchio desti-
nato alla produzione di acqua calda ad uso
igienico-sanitario e per il riscaldamento.
Prima di mettere in funzione una caldaia biso-
gna effettuare i collegamenti idraulici stabilen-
do la potenzialità termica dell’apparecchio e
calcolando il fabbisogno di calore dell’edificio.
Tra la caldaia e l’impianto di riscaldamento
solitamente vengono montate delle valvole di
intercettazione che consentono l’isolamento
della caldaia dall’impianto. L’accensione della
legna può avvenire manualmente o automati-
camente dalla combustione del pellet.
perchè scegliere una caldaia combinata?
• Libera scelta per il cliente del combustibile
da usare tra legna e pellet.
• Due camere di combustione, ognuna dedica-
ta ad un combustibile: una alla legna e una
al pellet.
Ventola fumi in aspirazione
Turbolatori scambio fumi
Bruciatore
combustibile granulare
Camera fumi
• Le due camere di combustione sono separa-
te e non lavorano mai contemporaneamente: questo ga-
rantisce sicurezza e stabilità della caldaia e ne consente
un perfetto funzionamento nel rispetto delle normative
vigenti.
La centralina elettronica gestisce la combustione della
caldaia che, unita alle caratteristiche sopra descritte, la
rendono versatile ed efficiente.
perchè scegliere la caldaia combinata firemaster di
tecnosolar?
eleVatissimi renDimenti >95% e bassissime emissioni
per un rapido ammortamento, grazie anche ai contributi
statali previsti per caldaie della miglior classe energetica:
EN 303-5 del 2012 classe di rendimento 5.
scambio automatico combustibile
Si avvia la caldaia con la carica di legna e quando essa
si esaurisce, si attiva automaticamente il bruciatore a
granulari.
corpo calDaia e bruciatore inoX termico
Tutte le parti interessate dal fuoco come le griglie, il
focolare ed il bruciatore, come anche il vano di carico legna
sono costituiti in speciale acciaio inox termico.
legna a gassificazione
Il processo di combustione della legna sfrutta il metodo
della gassificazione a fiamma rovesciata.
controllo completo Della combustione aria e
combustibile proporzionale.
La scheda elettronica digitale a microprocessore di bordo
controlla in maniera molto precisa la quantità di aria
comburente che necessita alla combustione e comanda uno
speciale inverter con tripla modulazione:
• modulazione su temperatura caldaia: per diminuire
la potenza generata dalla caldaia all’aumentare della
temperatura
• modulazione su temperatura fumi: per garantire la
sicurezza della combustione e evitare le condizioni di
eccesso di potenza bruciata
• modulazione su lettura ottica fiamma bruciatore: per
mantenere il corretto rapporto stechiometrico e per
regolare la velocità della coclea di carico del combustibile
ed ottimizzare la combustione e garantire bassissime
emissioni.
Corpo interno caldaia in ACCIAIO
INOX termico anticorrosione
Pulizia manuale
dei tubi fumo
Vano carico legna
Testa del bruciatore in
acciaio inox termico
Gruppo regolazione
aria secondaria
Scambiatore acqua
calda sanitaria
Portello scarico ceneri
Gruppo ventola con inverter
ed encoder
Sensore ottico
combustione
Ingresso
combustibile
granulare
Bruciatore
Allacci elettrici
Allacci idraulici
