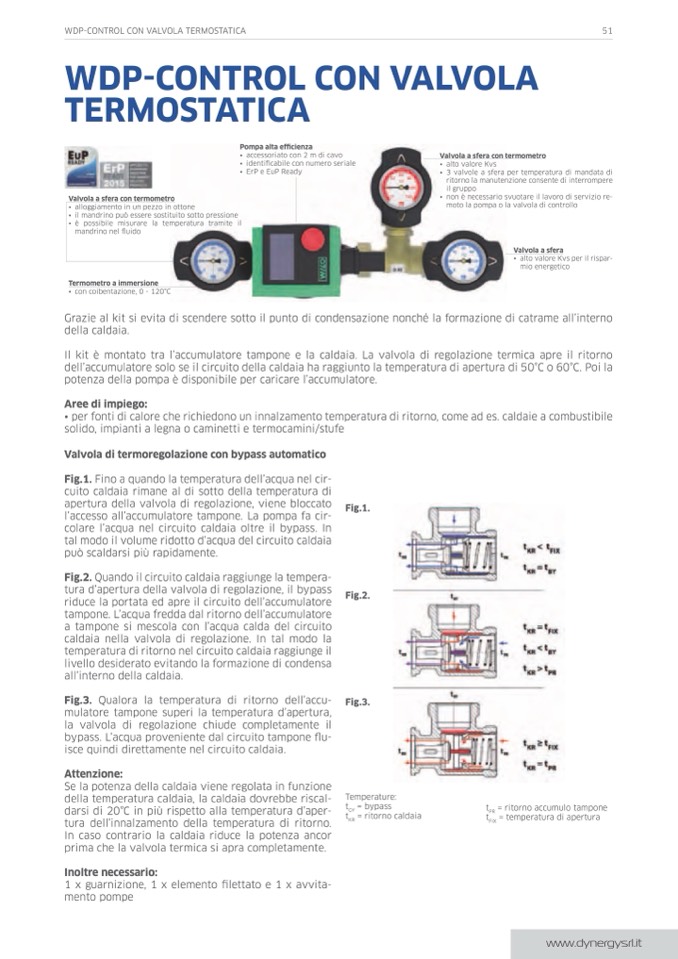

WDP-CONTROL CON VALVOLA TERMOSTATICA

51

WDP-Control Con ValVola

termostatica

Pompa alta efficienza

• accessoriato con 2 m di cavo

• identificabile con numero seriale

• ErP e EuP Ready

Valvola a sfera con termometro

• alto valore kvs

• 3 valvole a sfera per temperatura di mandata di

ritorno la manutenzione consente di interrompere

il gruppo

• non è necessario svuotare il lavoro di servizio re-

moto la pompa o la valvola di controllo

Valvola a sfera

• alto valore kvs per il rispar-

mio energetico

Valvola a sfera con termometro

• alloggiamento in un pezzo in ottone

• il mandrino può essere sostituito sotto pressione

• è possibile misurare la temperatura tramite il

mandrino nel fluido

termometro a immersione

• con coibentazione, 0 - 120°C

Grazie al kit si evita di scendere sotto il punto di condensazione nonché la formazione di catrame all’interno

della caldaia.

Il kit è montato tra l’accumulatore tampone e la caldaia. La valvola di regolazione termica apre il ritorno

dell’accumulatore solo se il circuito della caldaia ha raggiunto la temperatura di apertura di 50°C o 60°C. Poi la

potenza della pompa è disponibile per caricare l’accumulatore.

aree di impiego:

• per fonti di calore che richiedono un innalzamento temperatura di ritorno, come ad es. caldaie a combustibile

solido, impianti a legna o caminetti e termocamini/stufe

Valvola di termoregolazione con bypass automatico

fig.1. Fino a quando la temperatura dell’acqua nel cir-

cuito caldaia rimane al di sotto della temperatura di

apertura della valvola di regolazione, viene bloccato

l’accesso all’accumulatore tampone. La pompa fa cir-

colare l’acqua nel circuito caldaia oltre il bypass. In

tal modo il volume ridotto d’acqua del circuito caldaia

può scaldarsi più rapidamente.

fig.2. quando il circuito caldaia raggiunge la tempera-

tura d’apertura della valvola di regolazione, il bypass

riduce la portata ed apre il circuito dell’accumulatore

tampone. L’acqua fredda dal ritorno dell’accumulatore

a tampone si mescola con l’acqua calda del circuito

caldaia nella valvola di regolazione. In tal modo la

temperatura di ritorno nel circuito caldaia raggiunge il

livello desiderato evitando la formazione di condensa

all’interno della caldaia.

fig.3. qualora la temperatura di ritorno dell’accu-

mulatore tampone superi la temperatura d’apertura,

la valvola di regolazione chiude completamente il

bypass. L’acqua proveniente dal circuito tampone flu-

isce quindi direttamente nel circuito caldaia.

attenzione:

Se la potenza della caldaia viene regolata in funzione

della temperatura caldaia, la caldaia dovrebbe riscal-

darsi di 20°C in più rispetto alla temperatura d’aper-

tura dell’innalzamento della temperatura di ritorno.

In caso contrario la caldaia riduce la potenza ancor

prima che la valvola termica si apra completamente.

inoltre necessario:

1 x guarnizione, 1 x elemento filettato e 1 x avvita-

mento pompe

fig.1.

fig.2.

fig.3.

Temperature:

t

GY

= bypass

t

KR

= ritorno caldaia

t

PR

= ritorno accumulo tampone

t

FIX

= temperatura di apertura
