54

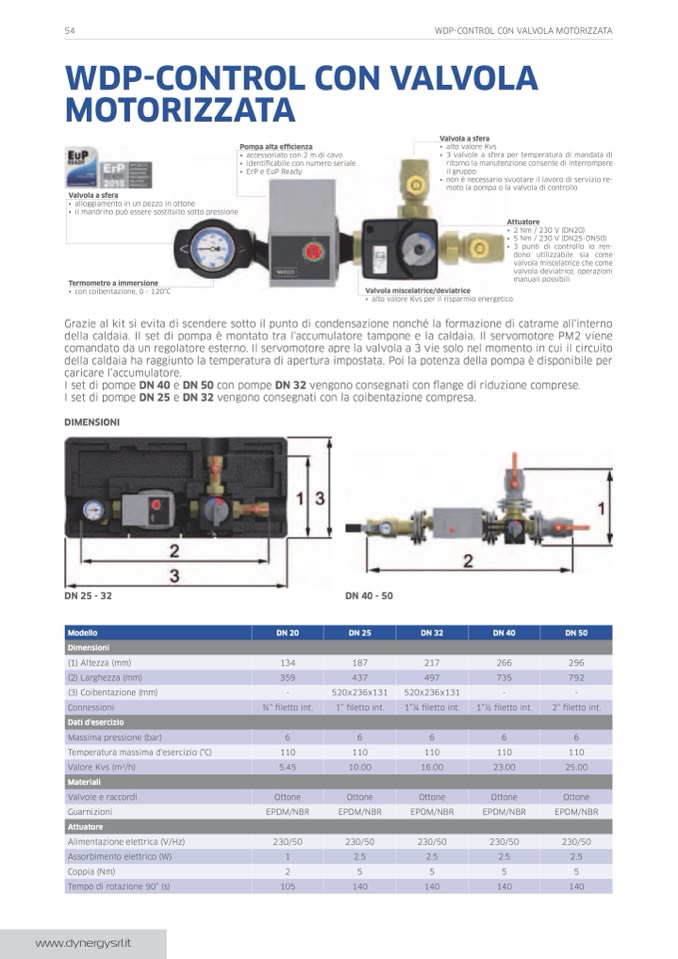

WDP-CONTROL CON VALVOLA MOTORIzzATA

WDP-Control Con ValVola

motorizzata

Pompa alta efficienza

• accessoriato con 2 m di cavo

• identificabile con numero seriale

• ErP e EuP Ready

Valvola a sfera

• alto valore kvs

• 3 valvole a sfera per temperatura di mandata di

ritorno la manutenzione consente di interrompere

il gruppo

• non è necessario svuotare il lavoro di servizio re-

moto la pompa o la valvola di controllo

Valvola a sfera

• alloggiamento in un pezzo in ottone

• il mandrino può essere sostituito sotto pressione

termometro a immersione

• con coibentazione, 0 - 120°C

attuatore

• 2 Nm / 230 V (DN20)

• 5 Nm / 230 V (DN25-DN50)

• 3 punti di controllo lo ren-

dono utilizzabile sia come

valvola miscelatrice che come

valvola deviatrice, operazioni

manuali possibili

Valvola miscelatrice/deviatrice

• alto valore kvs per il risparmio energetico

Grazie al kit si evita di scendere sotto il punto di condensazione nonché la formazione di catrame all‘interno

della caldaia. Il set di pompa è montato tra l‘accumulatore tampone e la caldaia. Il servomotore PM2 viene

comandato da un regolatore esterno. Il servomotore apre la valvola a 3 vie solo nel momento in cui il circuito

della caldaia ha raggiunto la temperatura di apertura impostata. Poi la potenza della pompa è disponibile per

caricare l’accumulatore.

I set di pompe Dn 40 e Dn 50 con pompe Dn 32 vengono consegnati con

flange di riduzione comprese.

I set di pompe Dn 25 e Dn 32 vengono consegnati con la coibentazione compresa.

Dimensioni

Dn 25 - 32

Dn 40 - 50

modello

Dn 20

Dn 25

Dn 32

Dn 40

Dn 50

Dimensioni

(1) Altezza (mm)

134

187

217

266

296

(2) Larghezza (mm)

359

437

497

735

792

(3) Coibentazione (mm)

-

520x236x131

520x236x131

-

-

Connessioni

3⁄4” filetto int.

1” filetto int.

1”1⁄4 filetto int.

1”1⁄2 filetto int.

2” filetto int.

Dati d’esercizio

Massima pressione (bar)

6

6

6

6

6

Temperatura massima d’esercizio (°C)

110

110

110

110

110

Valore Kvs (m

3

/h)

5.45

10.00

16.00

23.00

25.00

materiali

Valvole e raccordi

Ottone

Ottone

Ottone

Ottone

Ottone

Guarnizioni

EPDM/NBR

EPDM/NBR

EPDM/NBR

EPDM/NBR

EPDM/NBR

attuatore

Alimentazione elettrica (V/Hz)

230/50

230/50

230/50

230/50

230/50

Assorbimento elettrico (W)

1

2.5

2.5

2.5

2.5

Coppia (Nm)

2

5

5

5

5

Tempo di rotazione 90° (s)

105

140

140

140

140
