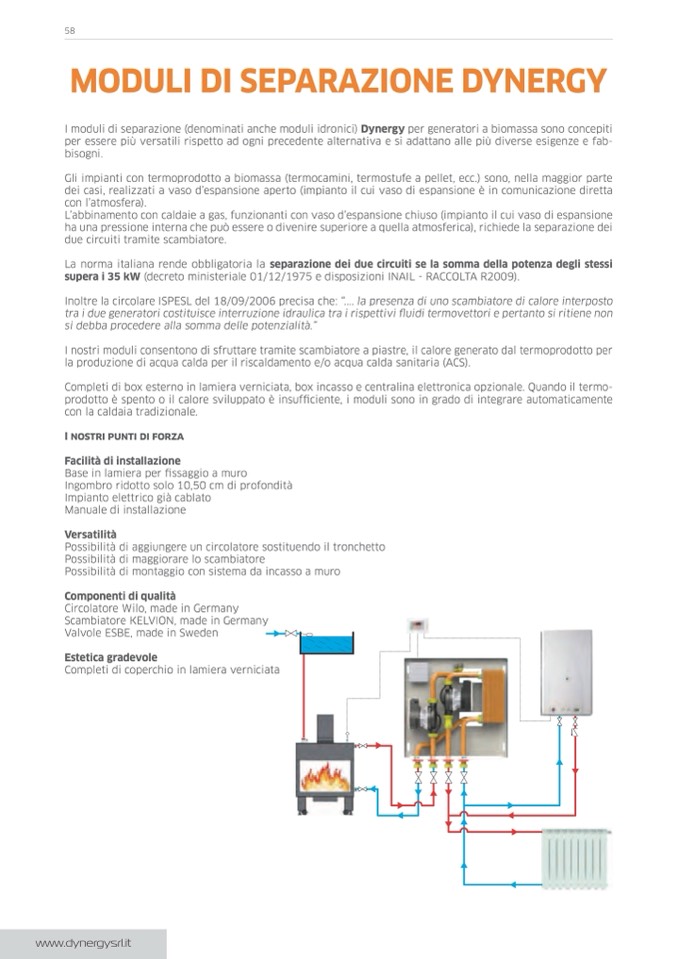

moDuli Di separazione DYnergY

I moduli di separazione (denominati anche moduli idronici) Dynergy per generatori a biomassa sono concepiti

per essere più versatili rispetto ad ogni precedente alternativa e si adattano alle più diverse esigenze e fab-

bisogni.

Gli impianti con termoprodotto a biomassa (termocamini, termostufe a pellet, ecc.) sono, nella maggior parte

dei casi, realizzati a vaso d’espansione aperto (impianto il cui vaso di espansione è in comunicazione diretta

con l’atmosfera).

L’abbinamento con caldaie a gas, funzionanti con vaso d’espansione chiuso (impianto il cui vaso di espansione

ha una pressione interna che può essere o divenire superiore a quella atmosferica), richiede la separazione dei

due circuiti tramite scambiatore.

La norma italiana rende obbligatoria la separazione dei due circuiti se la somma della potenza degli stessi

supera i 35 kW (decreto ministeriale 01/12/1975 e disposizioni INAIL - RACCOLTA R2009).

Inoltre la circolare ISPESL del 18/09/2006 precisa che: “.... la presenza di uno scambiatore di calore interposto

tra i due generatori costituisce interruzione idraulica tra i rispettivi

fluidi termovettori e pertanto si ritiene non

si debba procedere alla somma delle potenzialità.”

I nostri moduli consentono di sfruttare tramite scambiatore a piastre, il calore generato dal termoprodotto per

la produzione di acqua calda per il riscaldamento e/o acqua calda sanitaria (ACS).

Completi di box esterno in lamiera verniciata, box incasso e centralina elettronica opzionale. quando il termo-

prodotto è spento o il calore sviluppato è insufficiente, i moduli sono in grado di integrare automaticamente

con la caldaia tradizionale.

i nostri punti di forza

Facilità di installazione

Base in lamiera per fissaggio a muro

Ingombro ridotto solo 10,50 cm di profondità

Impianto elettrico già cablato

Manuale di installazione

Versatilità

Possibilità di aggiungere un circolatore sostituendo il tronchetto

Possibilità di maggiorare lo scambiatore

Possibilità di montaggio con sistema da incasso a muro

componenti di qualità

Circolatore Wilo, made in Germany

Scambiatore KELVION, made in Germany

Valvole ESBE, made in Sweden

estetica gradevole

Completi di coperchio in lamiera verniciata
