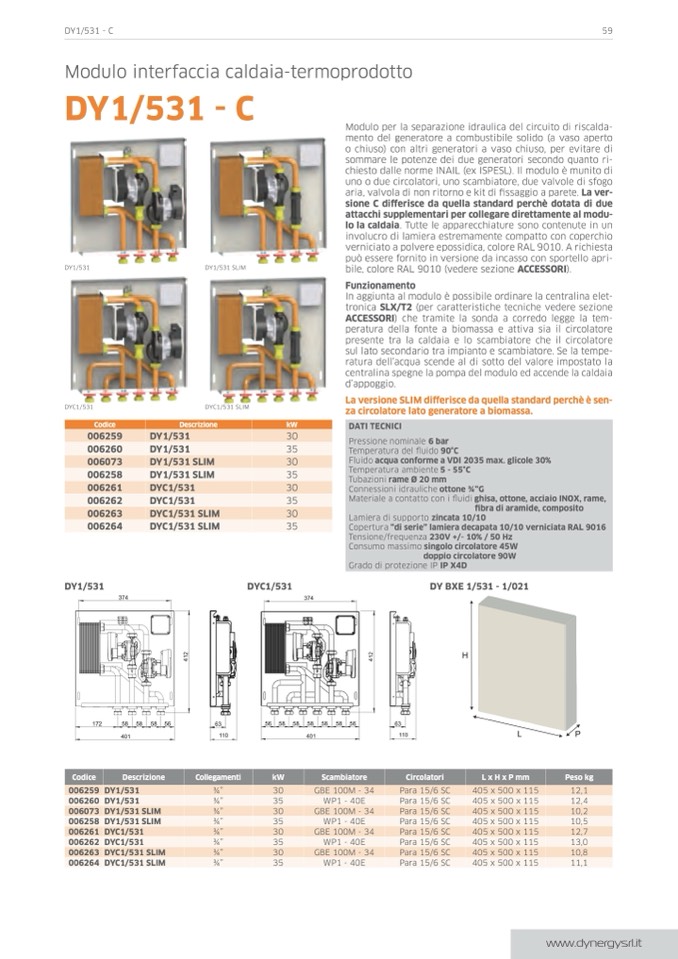

Modulo interfaccia caldaia-termoprodotto
DY1/531 - C
Modulo per la separazione idraulica del circuito di riscalda-
mento del generatore a combustibile solido (a vaso aperto
o chiuso) con altri generatori a vaso chiuso, per evitare di
sommare le potenze dei due generatori secondo quanto ri-
chiesto dalle norme INAIL (ex ISPESL). Il modulo è munito di
uno o due circolatori, uno scambiatore, due valvole di sfogo
aria, valvola di non ritorno e kit di fissaggio a parete. la ver-
sione c differisce da quella standard perchè dotata di due
attacchi supplementari per collegare direttamente al modu-
lo la caldaia. Tutte le apparecchiature sono contenute in un
involucro di lamiera estremamente compatto con coperchio
verniciato a polvere epossidica, colore RAL 9010. A richiesta
può essere fornito in versione da incasso con sportello apri-
bile, colore RAL 9010 (vedere sezione accessori).
Funzionamento
In aggiunta al modulo è possibile ordinare la centralina elet-
tronica slX/t2 (per caratteristiche tecniche vedere sezione
accessori) che tramite la sonda a corredo legge la tem-
peratura della fonte a biomassa e attiva sia il circolatore
presente tra la caldaia e lo scambiatore che il circolatore
sul lato secondario tra impianto e scambiatore. Se la tempe-
ratura dell’acqua scende al di sotto del valore impostato la
centralina spegne la pompa del modulo ed accende la caldaia
d’appoggio.
la versione slim differisce da quella standard perchè è sen-
za circolatore lato generatore a biomassa.
Dati tecnici
Pressione nominale 6 bar
Temperatura del fluido 90°c
Fluido acqua conforme a VDi 2035 max. glicole 30%
Temperatura ambiente 5 - 55°C
Tubazioni rame Ø 20 mm
Connessioni idrauliche ottone 3⁄4”G
Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,
fibra di aramide, composito
Lamiera di supporto zincata 10/10
Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016
Tensione/frequenza 230V +/- 10% / 50 Hz
Consumo massimo singolo circolatore 45w
doppio circolatore 90w
Grado di protezione IP ip X4D
DY bXe 1/531 - 1/021
H
DY1/531
DYC1/531
codice
006259
006260
006073
006258
006261
006262
006263
006264
DY1/531
172
codice
DY1/531 SLIM
DYC1/531 SLIM
Descrizione
kW
DY1/531
30
DY1/531
35
DY1/531 slim
30
DY1/531 slim
35
DYc1/531
30
DYc1/531
35
DYc1/531 slim
30
DYc1/531 slim
35
DYc1/531
4
1
2
4
1
2
006259 DY1/531
006260 DY1/531
006073 DY1/531 slim
006258 DY1/531 slim
006261 DYc1/531
006262 DYc1/531
006263 DYc1/531 slim
006264 DYc1/531 slim
374
374
56 58 58 58 58 58 56
63
401
110
401
110
L
P
58 58 58 56
63
collegamenti
kW
3⁄4”
30
3⁄4”
35
3⁄4”
30
3⁄4”
35
3⁄4”
30
3⁄4”
35
3⁄4”
30
3⁄4”
35
Descrizione
scambiatore
GBE 100M - 34
WP1 - 40E
GBE 100M - 34
WP1 - 40E
GBE 100M - 34
WP1 - 40E
GBE 100M - 34
WP1 - 40E
circolatori
Para 15/6 SC
Para 15/6 SC
Para 15/6 SC
Para 15/6 SC
Para 15/6 SC
Para 15/6 SC
Para 15/6 SC
Para 15/6 SC
l x h x p mm
405 x 500 x 115
405 x 500 x 115
405 x 500 x 115
405 x 500 x 115
405 x 500 x 115
405 x 500 x 115
405 x 500 x 115
405 x 500 x 115
Peso kg
12,1
12,4
10,2
10,5
12,7
13,0
10,8
11,1
