62

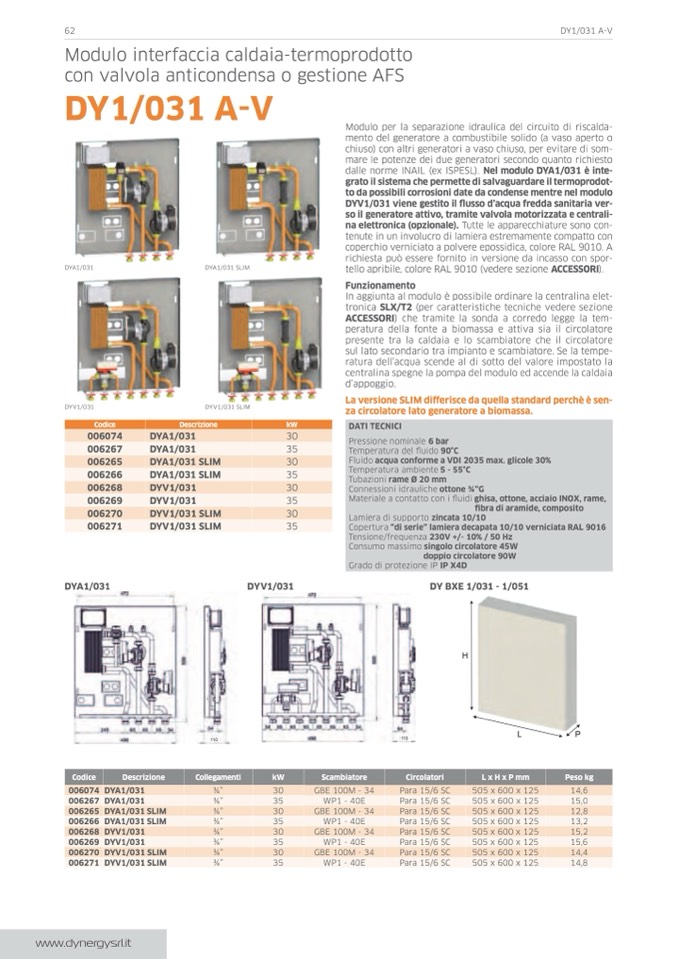

Dy1/031 A-V

Modulo interfaccia caldaia-termoprodotto

con valvola anticondensa o gestione AFS

DY1/031 a-V

Modulo per la separazione idraulica del circuito di riscalda-

mento del generatore a combustibile solido (a vaso aperto o

chiuso) con altri generatori a vaso chiuso, per evitare di som-

mare le potenze dei due generatori secondo quanto richiesto

dalle norme INAIL (ex ISPESL). nel modulo DYa1/031 è inte-

grato il sistema che permette di salvaguardare il termoprodot-

to da possibili corrosioni date da condense mentre nel modulo

DYV1/031 viene gestito il flusso d’acqua fredda sanitaria ver-

so il generatore attivo, tramite valvola motorizzata e centrali-

na elettronica (opzionale). Tutte le apparecchiature sono con-

tenute in un involucro di lamiera estremamente compatto con

coperchio verniciato a polvere epossidica, colore RAL 9010. A

richiesta può essere fornito in versione da incasso con spor-

tello apribile, colore RAL 9010 (vedere sezione accessori).

Funzionamento

In aggiunta al modulo è possibile ordinare la centralina elet-

tronica slX/t2 (per caratteristiche tecniche vedere sezione

accessori) che tramite la sonda a corredo legge la tem-

peratura della fonte a biomassa e attiva sia il circolatore

presente tra la caldaia e lo scambiatore che il circolatore

sul lato secondario tra impianto e scambiatore. Se la tempe-

ratura dell’acqua scende al di sotto del valore impostato la

centralina spegne la pompa del modulo ed accende la caldaia

d’appoggio.

la versione slim differisce da quella standard perchè è sen-

za circolatore lato generatore a biomassa.

DYA1/031

DYV1/031

DYA1/031 SLIM

DYV1/031 SLIM

codice

Descrizione

kW

006074

DYa1/031

30

006267

DYa1/031

35

006265

DYa1/031 slim

30

006266

DYa1/031 slim

35

006268

DYV1/031

30

006269

DYV1/031

35

006270

DYV1/031 slim

30

006271

DYV1/031 slim

35

Dati tecnici

Pressione nominale 6 bar

Temperatura del fluido 90°c

Fluido acqua conforme a VDi 2035 max. glicole 30%

Temperatura ambiente 5 - 55°C

Tubazioni rame Ø 20 mm

Connessioni idrauliche ottone 3⁄4”G

Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,

fibra di aramide, composito

Lamiera di supporto zincata 10/10

Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016

Tensione/frequenza 230V +/- 10% / 50 Hz

Consumo massimo singolo circolatore 45w

doppio circolatore 90w

Grado di protezione IP ip X4D

DYa1/031

DYV1/031

DY bXe 1/031 - 1/051

H

110

110

L

P

codice

Descrizione

collegamenti

kW

scambiatore

circolatori

l x h x p mm

Peso kg

006074

DYa1/031

3⁄4”

30

GBE 100M - 34

Para 15/6 SC

505 x 600 x 125

14,6

006267

DYa1/031

3⁄4”

35

WP1 - 40E

Para 15/6 SC

505 x 600 x 125

15,0

006265

DYa1/031 slim

3⁄4”

30

GBE 100M - 34

Para 15/6 SC

505 x 600 x 125

12,8

006266

DYa1/031 slim

3⁄4”

35

WP1 - 40E

Para 15/6 SC

505 x 600 x 125

13,2

006268

DYV1/031

3⁄4”

30

GBE 100M - 34

Para 15/6 SC

505 x 600 x 125

15,2

006269

DYV1/031

3⁄4”

35

WP1 - 40E

Para 15/6 SC

505 x 600 x 125

15,6

006270

DYV1/031 slim

3⁄4”

30

GBE 100M - 34

Para 15/6 SC

505 x 600 x 125

14,4

006271

DYV1/031 slim

3⁄4”

35

WP1 - 40E

Para 15/6 SC

505 x 600 x 125

14,8
