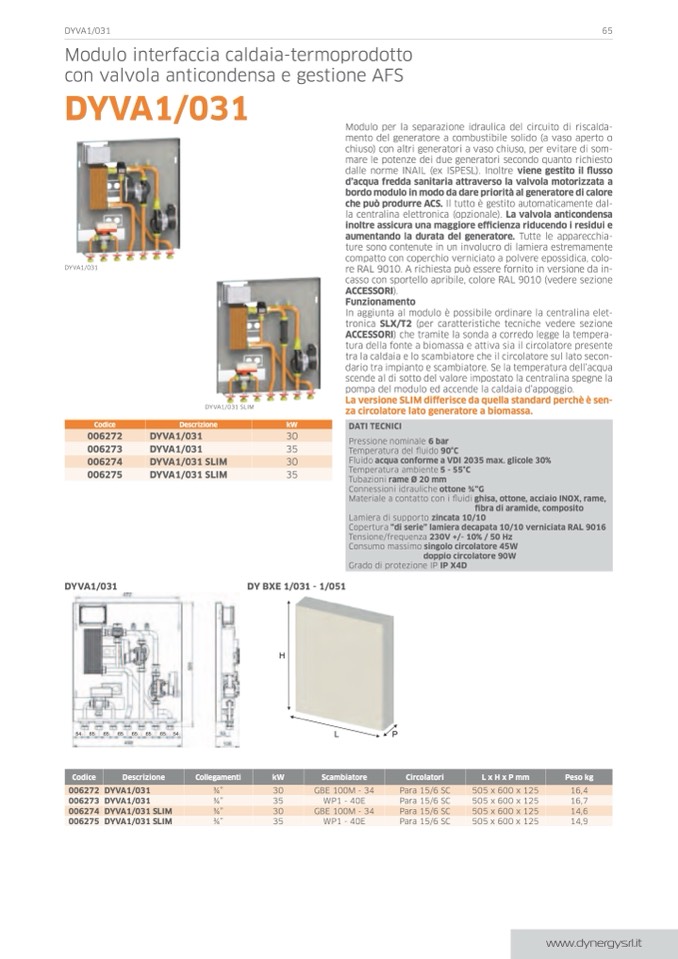

DYVA1/031

65

Modulo interfaccia caldaia-termoprodotto

con valvola anticondensa e gestione AFS

DYVa1/031

Modulo per la separazione idraulica del circuito di riscalda-

mento del generatore a combustibile solido (a vaso aperto o

chiuso) con altri generatori a vaso chiuso, per evitare di som-

mare le potenze dei due generatori secondo quanto richiesto

dalle norme INAIL (ex ISPESL). Inoltre viene gestito il flusso

d’acqua fredda sanitaria attraverso la valvola motorizzata a

bordo modulo in modo da dare priorità al generatore di calore

che può produrre acs. Il tutto è gestito automaticamente dal-

la centralina elettronica (opzionale). la valvola anticondensa

inoltre assicura una maggiore efficienza riducendo i residui e

aumentando la durata del generatore. Tutte le apparecchia-

ture sono contenute in un involucro di lamiera estremamente

compatto con coperchio verniciato a polvere epossidica, colo-

re RAL 9010. A richiesta può essere fornito in versione da in-

casso con sportello apribile, colore RAL 9010 (vedere sezione

accessori).

Funzionamento

In aggiunta al modulo è possibile ordinare la centralina elet-

tronica slX/t2 (per caratteristiche tecniche vedere sezione

accessori) che tramite la sonda a corredo legge la tempera-

tura della fonte a biomassa e attiva sia il circolatore presente

tra la caldaia e lo scambiatore che il circolatore sul lato secon-

dario tra impianto e scambiatore. Se la temperatura dell’acqua

scende al di sotto del valore impostato la centralina spegne la

pompa del modulo ed accende la caldaia d’appoggio.

la versione slim differisce da quella standard perchè è sen-

za circolatore lato generatore a biomassa.

DYVA1/031

DYVA1/031 SLIM

codice

Descrizione

kW

006272

DYVa1/031

30

006273

DYVa1/031

35

006274

DYVa1/031 slim

30

006275

DYVa1/031 slim

35

Dati tecnici

Pressione nominale 6 bar

Temperatura del fluido 90°c

Fluido acqua conforme a VDi 2035 max. glicole 30%

Temperatura ambiente 5 - 55°C

Tubazioni rame Ø 20 mm

Connessioni idrauliche ottone 3⁄4”G

Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,

fibra di aramide, composito

Lamiera di supporto zincata 10/10

Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016

Tensione/frequenza 230V +/- 10% / 50 Hz

Consumo massimo singolo circolatore 45w

doppio circolatore 90w

Grado di protezione IP ip X4D

DYVa1/031

54 65 65

65 65 65

65 54

DY bXe 1/031 - 1/051

H

L

P

codice

Descrizione

collegamenti

kW

scambiatore

circolatori

l x h x p mm

Peso kg

006272

DYVa1/031

3⁄4”

30

GBE 100M - 34

Para 15/6 SC

505 x 600 x 125

16,4

006273

DYVa1/031

3⁄4”

35

WP1 - 40E

Para 15/6 SC

505 x 600 x 125

16,7

006274

DYVa1/031 slim

3⁄4”

30

GBE 100M - 34

Para 15/6 SC

505 x 600 x 125

14,6

006275

DYVa1/031 slim

3⁄4”

35

WP1 - 40E

Para 15/6 SC

505 x 600 x 125

14,9
