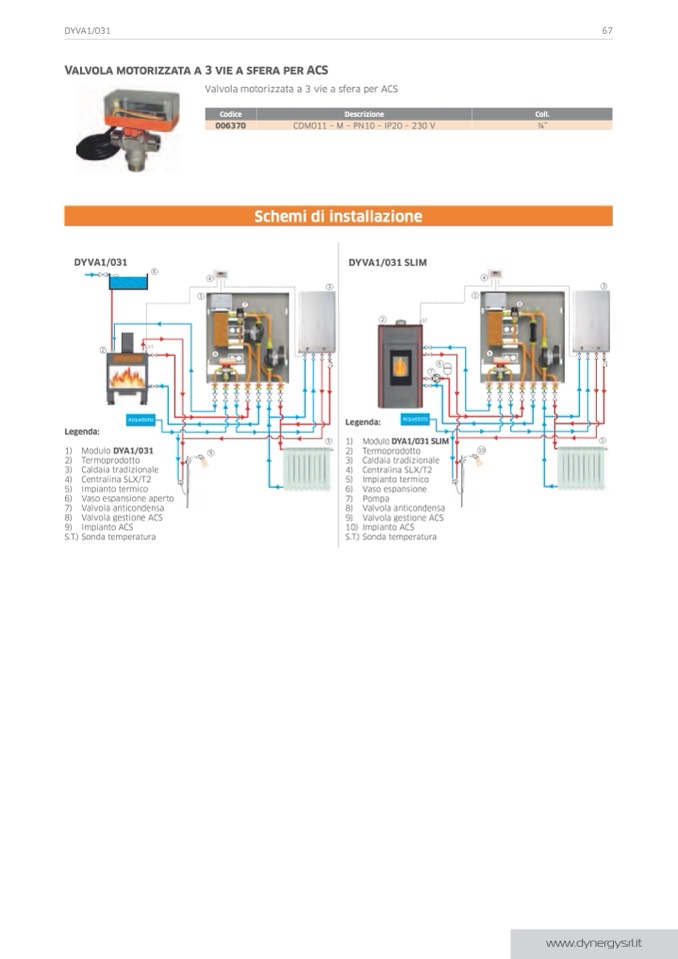

DYVA1/031

67

Valvola motorizzata a 3 vie a sfera per aCs

codice

Descrizione

coll.

006370

CDM011 – M – PN10 – IP20 – 230 V

3⁄4”

DYVa1/031

Valvola motorizzata a 3 vie a sfera per ACS

schemi di installazione

DYVa1/031 slim

4

4

3

3

6

1

9

10

8

S.T.

1

8

7

2

S.T.

6

7

2

legenda:

Acquedotto

legenda:

Acquedotto

5

1) Modulo DYa1/031 slim

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Impianto termico

6) Vaso espansione

7) Pompa

8) Valvola anticondensa

9) Valvola gestione ACS

10) Impianto ACS

S.T.) Sonda temperatura

5

1) Modulo DYa1/031

9

2) Termoprodotto

3) Caldaia tradizionale

4) Centralina SLX/T2

5) Impianto termico

6) Vaso espansione aperto

7) Valvola anticondensa

8) Valvola gestione ACS

9) Impianto ACS

S.T.) Sonda temperatura
