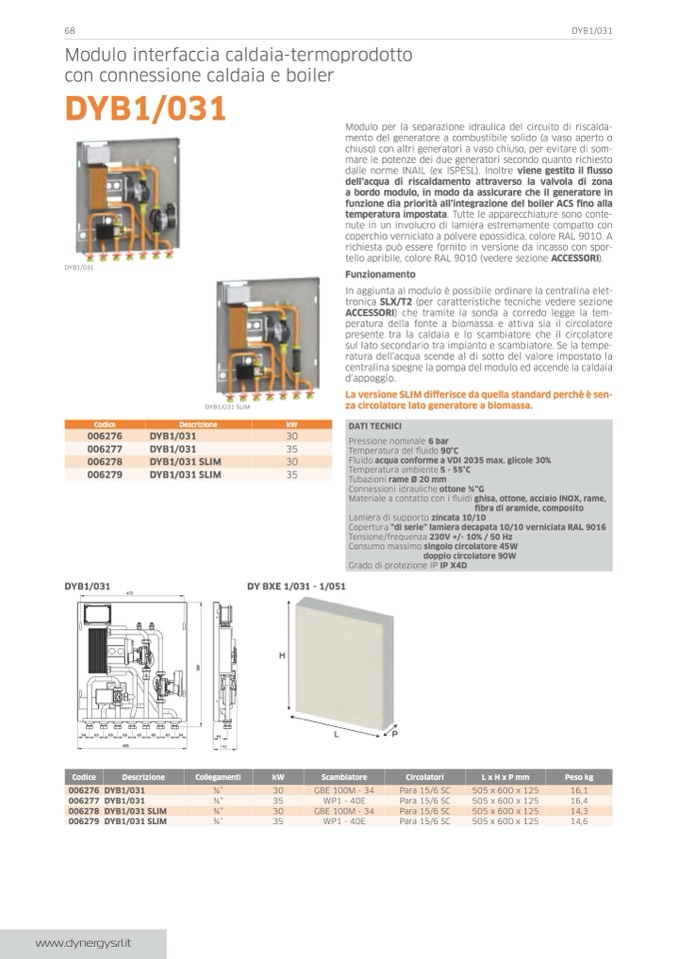

DYB1/031

Modulo interfaccia caldaia-termoprodotto

con connessione caldaia e boiler

DYb1/031

Modulo per la separazione idraulica del circuito di riscalda-

mento del generatore a combustibile solido (a vaso aperto o

chiuso) con altri generatori a vaso chiuso, per evitare di som-

mare le potenze dei due generatori secondo quanto richiesto

dalle norme INAIL (ex ISPESL). Inoltre viene gestito il flusso

dell’acqua di riscaldamento attraverso la valvola di zona

a bordo modulo, in modo da assicurare che il generatore in

funzione dia priorità all’integrazione del boiler aCs fino alla

temperatura impostata. Tutte le apparecchiature sono conte-

nute in un involucro di lamiera estremamente compatto con

coperchio verniciato a polvere epossidica, colore RAL 9010. A

richiesta può essere fornito in versione da incasso con spor-

tello apribile, colore RAL 9010 (vedere sezione accessori).

Funzionamento

In aggiunta al modulo è possibile ordinare la centralina elet-

tronica slX/t2 (per caratteristiche tecniche vedere sezione

accessori) che tramite la sonda a corredo legge la tem-

peratura della fonte a biomassa e attiva sia il circolatore

presente tra la caldaia e lo scambiatore che il circolatore

sul lato secondario tra impianto e scambiatore. Se la tempe-

ratura dell’acqua scende al di sotto del valore impostato la

centralina spegne la pompa del modulo ed accende la caldaia

d’appoggio.

la versione slim differisce da quella standard perchè è sen-

za circolatore lato generatore a biomassa.

Dati tecnici

Pressione nominale 6 bar

Temperatura del fluido 90°c

Fluido acqua conforme a VDi 2035 max. glicole 30%

Temperatura ambiente 5 - 55°C

Tubazioni rame Ø 20 mm

Connessioni idrauliche ottone 3⁄4”G

Materiale a contatto con i fluidi ghisa, ottone, acciaio inoX, rame,

fibra di aramide, composito

Lamiera di supporto zincata 10/10

Copertura “di serie” lamiera decapata 10/10 verniciata ral 9016

Tensione/frequenza 230V +/- 10% / 50 Hz

Consumo massimo singolo circolatore 45w

DYB1/031

codice

DYB1/031 SLIM

Descrizione

kW

5

6

8

codice

Descrizione

006276 DYb1/031

006277 DYb1/031

006278 DYb1/031 slim

006279 DYb1/031 slim

collegamenti

kW

3⁄4”

30

3⁄4”

35

3⁄4”

30

3⁄4”

35

circolatori

Para 15/6 SC

Para 15/6 SC

Para 15/6 SC

Para 15/6 SC

l x h x p mm

505 x 600 x 125

505 x 600 x 125

505 x 600 x 125

505 x 600 x 125

Peso kg

16,1

16,4

14,3

14,6

472

DY bXe 1/031 - 1/051

H

DYb1/031

30

DYb1/031 slim

30

DYb1/031 slim

35

006276

006277

DYb1/031

35

006278

006279

DYb1/031

doppio circolatore 90w

Grado di protezione IP ip X4D

54

65

65

65

65

65

65

54

498

110

L

P

scambiatore

GBE 100M - 34

WP1 - 40E

GBE 100M - 34

WP1 - 40E
