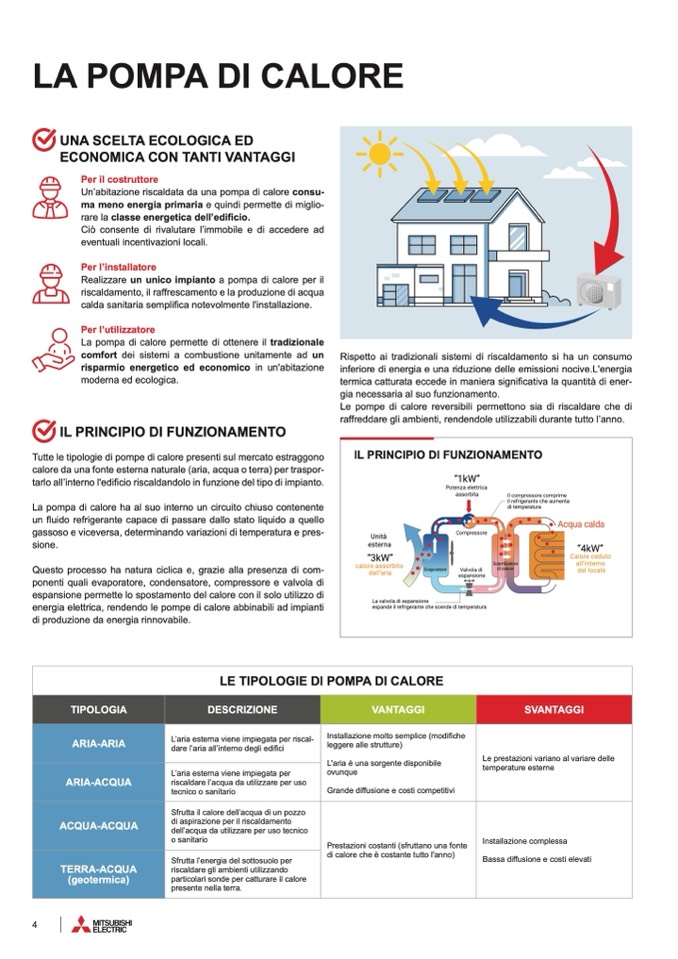

LA POMPA DI CALORE

UNA SCELTA ECOLOGICA ED

ECONOMICA CON TANTI VANTAGGI

Per il costruttore

Un’abitazione riscaldata da una pompa di calore consu-

ma meno energia primaria e quindi permette di miglio-

rare la classe energetica dell’edificio.

Ciò consente di rivalutare l’immobile e di accedere ad

eventuali incentivazioni locali.

Per l’installatore

Realizzare un unico impianto a pompa di calore per il

riscaldamento, il raffrescamento e la produzione di acqua

calda sanitaria semplifica notevolmente l'installazione.

Per l’utilizzatore

La pompa di calore permette di ottenere il tradizionale

comfort dei sistemi a combustione unitamente ad un

risparmio energetico ed economico in un'abitazione

moderna ed ecologica.

IL PRINCIPIO DI FUNZIONAMENTO

Tutte le tipologie di pompe di calore presenti sul mercato estraggono

calore da una fonte esterna naturale (aria, acqua o terra) per traspor-

tarlo all’interno l'edificio riscaldandolo in funzione del tipo di impianto.

La pompa di calore ha al suo interno un circuito chiuso contenente

un fluido refrigerante capace di passare dallo stato liquido a quello

gassoso e viceversa, determinando variazioni di temperatura e pres-

sione.

Questo processo ha natura ciclica e, grazie alla presenza di com-

ponenti quali evaporatore, condensatore, compressore e valvola di

espansione permette lo spostamento del calore con il solo utilizzo di

energia elettrica, rendendo le pompe di calore abbinabili ad impianti

di produzione da energia rinnovabile.

Rispetto ai tradizionali sistemi di riscaldamento si ha un consumo

inferiore di energia e una riduzione delle emissioni nocive.L'energia

termica catturata eccede in maniera significativa la quantità di ener-

gia necessaria al suo funzionamento.

Le pompe di calore reversibili permettono sia di riscaldare che di

raffreddare gli ambienti, rendendole utilizzabili durante tutto l’anno.

IL PRINCIPIO DI FUNZIONAMENTO

“1kW”

Potenza elettrica

assorbita

Il compressore comprime

il refrigerante che aumenta

di temperatura

La potenza termi

quadruplo della p

Po

Po

P

Unità

esterna

“3kW”

calore assorbito

dall’aria

Evaporatore

Compressore

Valvola di

espansione

Scambiatore

di calore

Acqua calda

“4kW”

Calore ceduto

all’interno

del locale

SVANTAGGI

TIPOLOGIA

ARIA-ARIA

ARIA-ACQUA

ACQUA-ACQUA

TERRA-ACQUA

(geotermica)

LE TIPOLOGIE DI

DESCRIZIONE

L’aria esterna viene impiegata per riscal-

dare l’aria all’interno degli edifici

L’aria esterna viene impiegata per

riscaldare l’acqua da utilizzare per uso

tecnico o sanitario

Sfrutta il calore dell’acqua di un pozzo

di aspirazione per il riscaldamento

dell’acqua da utilizzare per uso tecnico

o sanitario

Sfrutta l’energia del sottosuolo per

riscaldare gli ambienti utilizzando

particolari sonde per catturare il calore

presente nella terra.

La valvola di espansione

espande il refrigerante che scende di temperatura

POMPA DI CALORE

VANTAGGI

Installazione molto semplice (modifiche

leggere alle strutture)

L'aria è una sorgente disponibile

ovunque

Grande diffusione e costi competitivi

Prestazioni costanti (sfruttano una fonte

di calore che è costante tutto l'anno)

Le prestazioni variano al variare delle

temperature esterne

Installazione complessa

Bassa diffusione e costi elevati
