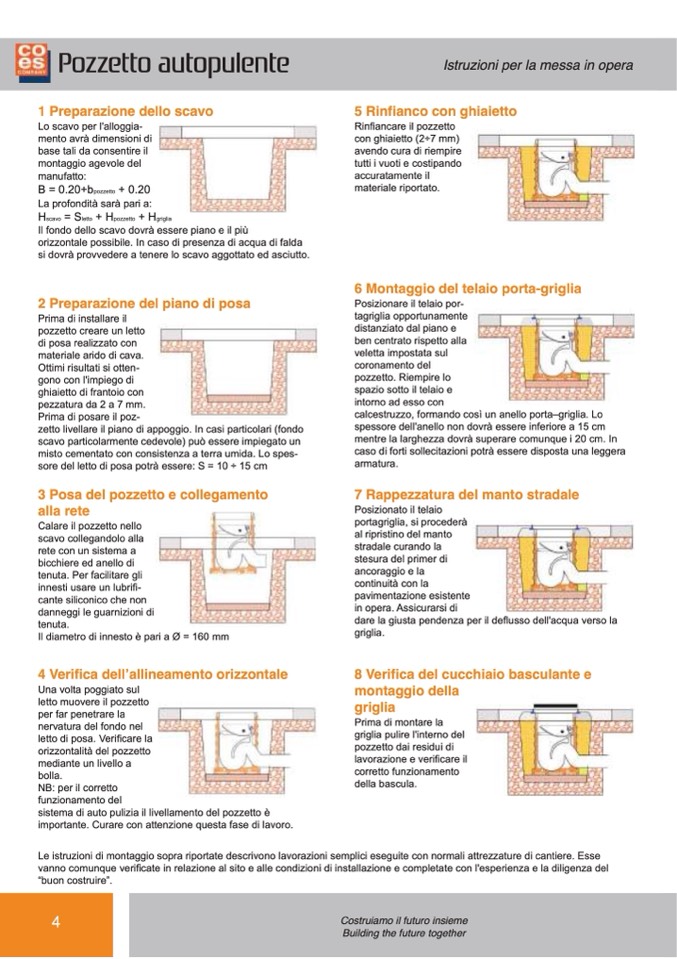

Pozzetto autopulente
Istruzioni per la messa in opera
1 Preparazione dello scavo
Lo scavo per l'alloggia-
mento avrà dimensioni di
base tali da consentire il
montaggio agevole del
manufatto:
B = 0.20+b
pozzetto
+ 0.20
La profondità sarà pari a:
H
scavo
= S
letto
+ H
pozzetto
+ H
griglia
Il fondo dello scavo dovrà essere piano e il più
orizzontale possibile. In caso di presenza di acqua di falda
si dovrà provvedere a tenere lo scavo aggottato ed asciutto.
2 Preparazione del piano di posa
Prima di installare il
pozzetto creare un letto
di posa realizzato con
materiale arido di cava.
Ottimi risultati si otten-
gono con l'impiego di
ghiaietto di frantoio con
pezzatura da 2 a 7 mm.
Prima di posare il poz-
zetto livellare il piano di appoggio. In casi particolari (fondo
scavo particolarmente cedevole) può essere impiegato un
misto cementato con consistenza a terra umida. Lo spes-
sore del letto di posa potrà essere: S = 10 ÷ 15 cm
3 Posa del pozzetto e collegamento
alla rete
Calare il pozzetto nello
scavo collegandolo alla
rete con un sistema a
bicchiere ed anello di
tenuta. Per facilitare gli
innesti usare un lubrifi-
cante siliconico che non
danneggi le guarnizioni di
tenuta.
Il diametro di innesto è pari a Ø = 160 mm
4 Verifica dell’allineamento orizzontale
Una volta poggiato sul
letto muovere il pozzetto
per far penetrare la
nervatura del fondo nel
letto di posa. Verificare la
orizzontalità del pozzetto
mediante un livello a
bolla.
NB: per il corretto
funzionamento del
sistema di auto pulizia il livellamento del pozzetto è
importante. Curare con attenzione questa fase di lavoro.
5 Rinfianco con ghiaietto
Rinfiancare il pozzetto
con ghiaietto (2÷7 mm)
avendo cura di riempire
tutti i vuoti e costipando
accuratamente il
materiale riportato.
6 Montaggio del telaio porta-griglia
Posizionare il telaio por-
tagriglia opportunamente
distanziato dal piano e
ben centrato rispetto alla
veletta impostata sul
coronamento del
pozzetto. Riempire lo
spazio sotto il telaio e
intorno ad esso con
calcestruzzo, formando così un anello porta–griglia. Lo
spessore dell'anello non dovrà essere inferiore a 15 cm
mentre la larghezza dovrà superare comunque i 20 cm. In
caso di forti sollecitazioni potrà essere disposta una leggera
armatura.
7 Rappezzatura del manto stradale
Posizionato il telaio
portagriglia, si procederà
al ripristino del manto
stradale curando la
stesura del primer di
ancoraggio e la
continuità con la
pavimentazione esistente
in opera. Assicurarsi di
dare la giusta pendenza per il deflusso dell'acqua verso la
griglia.
8 Verifica del cucchiaio basculante e
montaggio della
griglia
Prima di montare la
griglia pulire l'interno del
pozzetto dai residui di
lavorazione e verificare il
corretto funzionamento
della bascula.
Le istruzioni di montaggio sopra riportate descrivono lavorazioni semplici eseguite con normali attrezzature di cantiere. Esse
vanno comunque verificate in relazione al sito e alle condizioni di installazione e completate con l'esperienza e la diligenza del
“buon costruire”.
