Modello
Unità di misura
GMV-450WM/H-X
GMV-504WM/H-X
GMV-560WM/H-X
GMV-615WM/H-X
Taglia
HP
16
18
20
22
Capacità Raffreddamento Nominale *
kW
45,00
50,40
56,00
61,50
Capacità Riscaldamento
Nominale*
kW
50,00
56,50
63,00
69,00
Max.
kW
50,00
56,50
63,00
69,00
EER*
kW/kW
3,61
3,76
3,45
ND
COP*
kW/kW
3,84
3,87
3,87
ND
Incentivi fiscali
65
CONTO
TERMICO
SUPER
50
BONUS
110
65
CONTO
TERMICO
SUPER
50
BONUS
110
65
CONTO
TERMICO
SUPER
50
BONUS
110
50
Efficienza stagionale Raffreddamento d'ambiente *
ηs,c - %
261,0
275,0
250,2
226,2
Efficienza stagionale Riscaldamento d'ambiente*
ηs,h - %
204,2
162,2
162,2
169,8
SEER
(canalizzabili / cassette)
%
6,60/6,36
6,95/6,56
6,32/5,66
5,74/5,62
SCOP
(canalizzabili / cassette)
5,15/4,44
4,13/3,71
4,13/3,71
4,32/3,55
Range di modulazione del compressore
%
12-100
7-100
7-100
6-100
Range min-max capacità totale unità interne rispetto alla
capacità dell'unità esterna
%
50~135
50~135
50~135
50~135
Portata d’aria
m
3
/h
15400
16000
16500
16500
Pressione statica esterna massima dell'unità
Pa
0-110
0-110
0-110
0-110
Alimentazione elettrica
380~415V
380~415V
380~415V
380~415V
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
Potenza assorbita in raffreddamento
kW
12,47
13,40
16,23
16,49
Potenza assorbita in riscaldamento
Nom.
kW
13,02
14,60
16,28
24,27
Potenza assorbita max.
kW
22,00
26,30
26,85
27,41
Corrente assorbita max./Corrente Fusibile max.
A
39,3/40
47/50
48/50
49/50
Livello di potenza sonora (canalizzabili-cassette)
dB(A)
89-93
93-88
93-94
94-94
Livello di pressione sonora in freddo (dist. 1 m)
dB(A)
60
61
62
63
Compressore
tipo/N°
Inverter scroll/1
Inverter scroll/1
Inverter scroll/2
Inverter scroll/2
Tipo di refrigerante
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO
2
eq./100 anni
2088
2088
2088
2088
Carica di refrigerante standard
kg/T.CO
2
eq.
7,5/15,660
8,3/17,33
8,3/17,33
8,3/17,33
Carica olio
Totale
kg
6,10
6,10
7,20
7,20
Compressore
kg
1,10
1,10
1,1x2
1,1x2
Altro
kg
5,00
5,00
5,00
5,00
Diametro tubazioni
Tubo del Gas
mm
28,6
28,6
28,6
28,6
Tubo del Liquido
mm
12,7
15,9
15,9
15,9
Dimensioni nette
Larghezza
mm
1.340
1.340
1.340
1.340
Profondità
mm
775
775
775
775
Altezza
mm
1.690
1.690
1.690
1.690
Dimensioni con imballo
Larghezza
mm
1.400
1.400
1.400
1.400
Profondità
mm
830
830
830
830
Altezza
mm
1.855
1.855
1.855
1.855
Peso netto
kg
300
350
350
355
Peso lordo
kg
315
365
365
370
N° massimo unità interne collegabili
no.
26
29
33
36
Lunghezza massima delle tubazioni
m
1.000
1.000
1.000
1.000
Distanza max tra esterna e ultima interna
m
200
200
200
200
Dislivello massimo (Tra Unità interne)
m
40
40
40
40
Dislivello massimo (U.esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
Limiti di funzionamento
Raffreddamento
°C
-5~55
-5~55
-5~55
-5~55
Riscaldamento
°C
-30~24
-30~24
-30~24
-30~24
* Dati nominali testati secondo la norma EN14511.
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27°C BS/19°C BU, unit
à esterna 35°C BS; lunghezza tubo di collegamento: 5 m, senza dislivello tra le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20°C BS, unità esterna 7°C BS/6°C BU; lunghezza tubo di collegamento: 5 m, senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri pertinenti possono essere corretti
facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti facendo riferimento alla
lunghezza effettiva delle tubazioni.

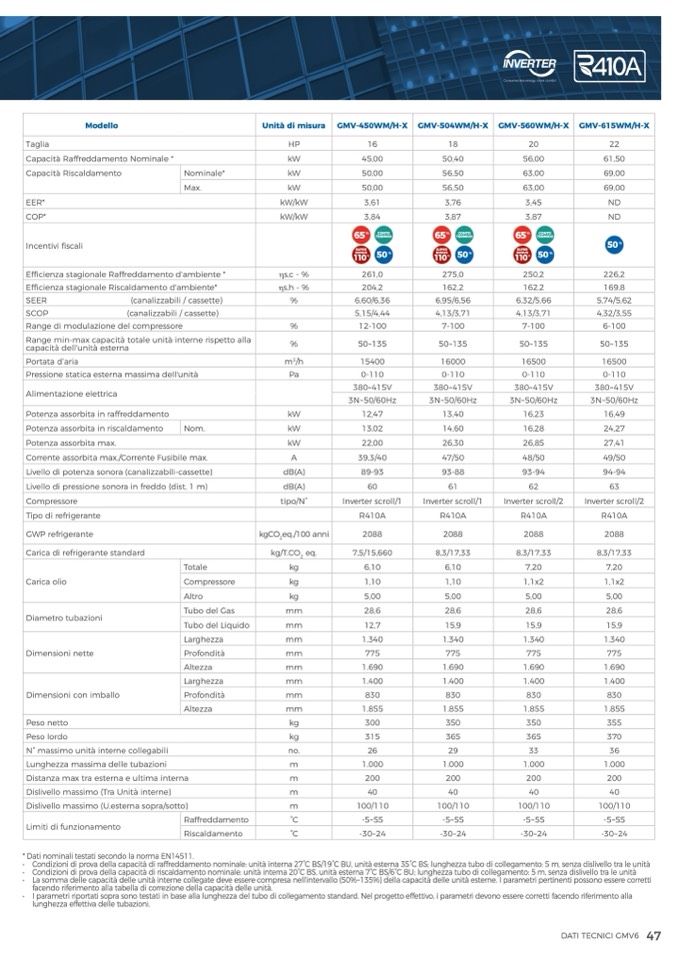

DATI TECNICI GMV6
