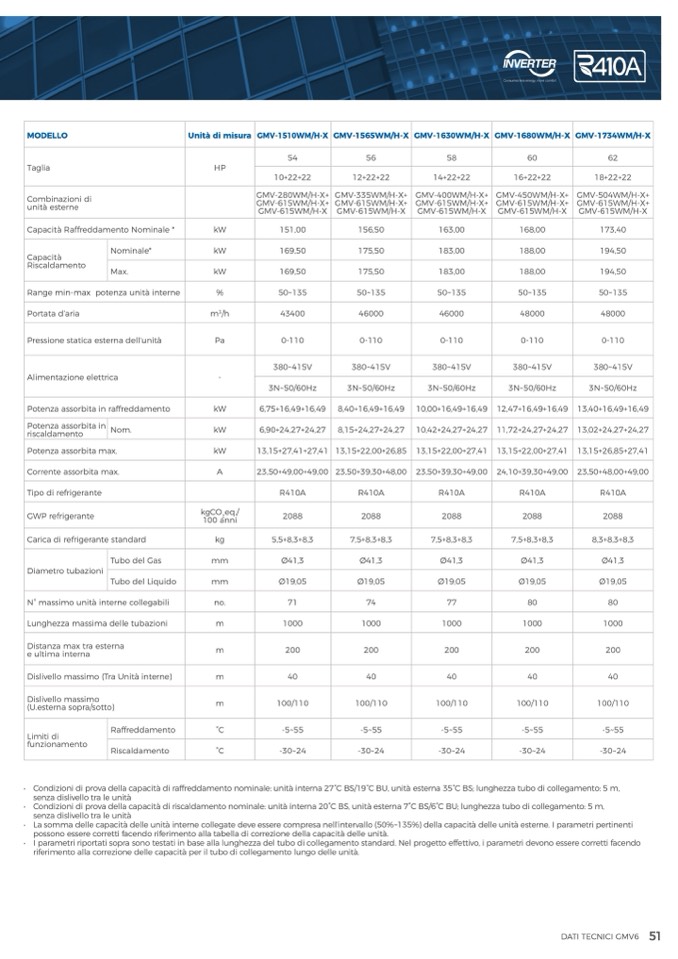

MODELLO
Unità di misura
GMV-1510WM/H-X
GMV-1565WM/H-X
GMV-1630WM/H-X
GMV-1680WM/H-X
GMV-1734WM/H-X
Taglia
HP
54
56
58
60
62
10+22+22
12+22+22
14+22+22
16+22+22
18+22+22
Combinazioni di
unità esterne
GMV-280WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
GMV-335WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
GMV-400WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
GMV-450WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
GMV-504WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
Capacità Raffreddamento Nominale *
kW
151,00
156,50
163,00
168,00
173,40
Capacità
Riscaldamento
Nominale*
kW
169,50
175,50
183,00
188,00
194,50
Max.
kW
169,50
175,50
183,00
188,00
194,50
Range min-max potenza unità interne
%
50~135
50~135
50~135
50~135
50~135
Portata d’aria
m
3
/h
43400
46000
46000
48000
48000
Pressione statica esterna dell'unità
Pa
0-110
0-110
0-110
0-110
0-110
Alimentazione elettrica
-
380~415V
380~415V
380~415V
380~415V
380~415V
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
Potenza assorbita in raffreddamento
kW
6,75+16,49+16,49
8,40+16,49+16,49
10,00+16,49+16,49
12,47+16,49+16,49
13,40+16,49+16,49
Potenza assorbita in
riscaldamento
Nom.
kW
6,90+24,27+24,27
8,15+24,27+24,27
10,42+24,27+24,27
11,72+24,27+24,27
13,02+24,27+24,27
Potenza assorbita max.
kW
13,15+27,41+27,41
13,15+22,00+26,85
13,15+22,00+27,41
13,15+22,00+27,41
13,15+26,85+27,41
Corrente assorbita max.
A
23,50+49,00+49,00
23,50+39,30+48,00
23,50+39,30+49,00
24,10+39,30+49,00
23,50+48,00+49,00
Tipo di refrigerante
R410A
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO
2
eq./
100 anni
2088
2088
2088
2088
2088
Carica di refrigerante standard
kg
5,5+8,3+8,3
7,5+8,3+8,3
7,5+8,3+8,3
7,5+8,3+8,3
8,3+8,3+8,3
Diametro tubazioni
Tubo del Gas
mm
Ø41,3
Ø41,3
Ø41,3
Ø41,3
Ø41,3
Tubo del Liquido
mm
Ø19,05
Ø19,05
Ø19,05
Ø19,05
Ø19,05
N° massimo unità interne collegabili
no.
71
74
77
80
80
Lunghezza massima delle tubazioni
m
1000
1000
1000
1000
1000
Distanza max tra esterna
e ultima interna
m
200
200
200
200
200
Dislivello massimo (Tra Unità interne)
m
40
40
40
40
40
Dislivello massimo
(U.esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
100/110
Limiti di
funzionamento
Raffreddamento
°C
-5~55
-5~55
-5~55
-5~55
-5~55
Riscaldamento
°C
-30~24
-30~24
-30~24
-30~24
-30~24
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27°C BS/19°C BU, unità esterna 35°C BS; lunghezza tubo di collegamento: 5 m,
senza dislivello tra le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20°C BS, unità esterna 7°C BS/6°C BU; lunghezza tubo di collegamento: 5 m,
senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri pertinenti
possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti facendo
riferimento alla correzione delle capacità per il tubo di collegamento lungo delle unità.
DATI TECNICI GMV6
51
