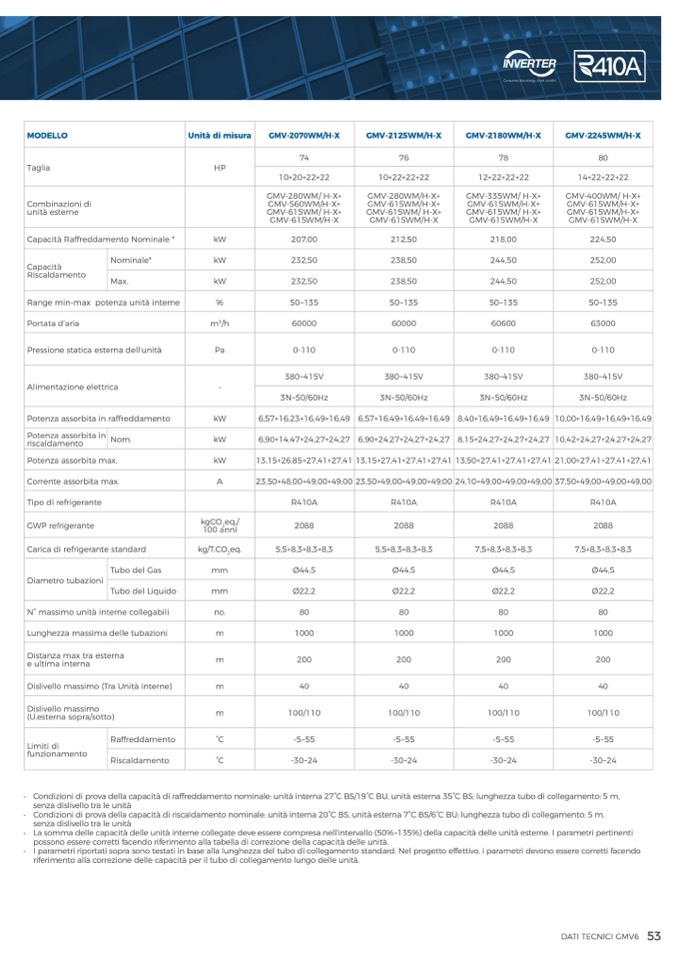

MODELLO
Unità di misura
GMV-2070WM/H-X
GMV-2125WM/H-X
GMV-2180WM/H-X
GMV-2245WM/H-X
Taglia
HP
74
76
78
80
10+20+22+22
10+22+22+22
12+22+22+22
14+22+22+22
Combinazioni di
unità esterne
GMV-280WM/ H-X+
GMV-560WM/H-X+
GMV-615WM/ H-X+
GMV-615WM/H-X
GMV-280WM/H-X+
GMV-615WM/H-X+
GMV-615WM/ H-X+
GMV-615WM/H-X
GMV-335WM/ H-X+
GMV-615WM/H-X+
GMV-615WM/ H-X+
GMV-615WM/H-X
GMV-400WM/ H-X+
GMV-615WM/H-X+
GMV-615WM/H-X+
GMV-615WM/H-X
Capacità Raffreddamento Nominale *
kW
207,00
212,50
218,00
224,50
Capacità
Riscaldamento
Nominale*
kW
232,50
238,50
244,50
252,00
Max.
kW
232,50
238,50
244,50
252,00
Range min-max potenza unità interne
%
50~135
50~135
50~135
50~135
Portata d’aria
m
3
/h
60000
60000
60600
63000
Pressione statica esterna dell'unità
Pa
0-110
0-110
0-110
0-110
Alimentazione elettrica
-
380~415V
380~415V
380~415V
380~415V
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
3N~50/60Hz
Potenza assorbita in raffreddamento
kW
6,57+16,23+16,49+16,49
6,57+16,49+16,49+16,49
8,40+16,49+16,49+16,49
10,00+16,49+16,49+16,49
Potenza assorbita in
riscaldamento
Nom.
kW
6,90+14,47+24,27+24,27
6,90+24,27+24,27+24,27
8,15+24,27+24,27+24,27
10,42+24,27+24,27+24,27
Potenza assorbita max.
kW
13,15+26,85+27,41+27,41 13,15+27,41+27,41+27,41
13,50+27,41+27,41+27,41
21,00+27,41+27,41+27,41
Corrente assorbita max.
A
23,50+48,00+49,00+49,00
23,50+49,00+49,00+49,00
24,10+49,00+49,00+49,00
37,50+49,00+49,00+49,00
Tipo di refrigerante
R410A
R410A
R410A
R410A
GWP refrigerante
kgCO
2
eq./
100 anni
2088
2088
2088
2088
Carica di refrigerante standard
kg/T.CO
2
eq.
5,5+8,3+8,3+8,3
5,5+8,3+8,3+8,3
7,5+8,3+8,3+8,3
7,5+8,3+8,3+8,3
Diametro tubazioni
Tubo del Gas
mm
Ø44,5
Ø44,5
Ø44,5
Ø44,5
Tubo del Liquido
mm
Ø22,2
Ø22,2
Ø22,2
Ø22,2
N° massimo unità interne collegabili
no.
80
80
80
80
Lunghezza massima delle tubazioni
m
1000
1000
1000
1000
Distanza max tra esterna
e ultima interna
m
200
200
200
200
Dislivello massimo (Tra Unità interne)
m
40
40
40
40
Dislivello massimo
(U.esterna sopra/sotto)
m
100/110
100/110
100/110
100/110
Limiti di
funzionamento
Raffreddamento
°C
-5~55
-5~55
-5~55
-5~55
Riscaldamento
°C
-30~24
-30~24
-30~24
-30~24
• Condizioni di prova della capacità di raffreddamento nominale: unità interna 27°C BS/19°C BU, unità esterna 35°C BS; lunghezza tubo di collegamento: 5 m,
senza dislivello tra le unità
• Condizioni di prova della capacità di riscaldamento nominale: unità interna 20°C BS, unità esterna 7°C BS/6°C BU; lunghezza tubo di collegamento: 5 m,
senza dislivello tra le unità
• La somma delle capacità delle unità interne collegate deve essere compresa nell’intervallo (50%~135%) della capacità delle unità esterne. I parametri pertinenti
possono essere corretti facendo riferimento alla tabella di correzione della capacità delle unità.
• I parametri riportati sopra sono testati in base alla lunghezza del tubo di collegamento standard. Nel progetto effettivo, i parametri devono essere corretti facendo
riferimento alla correzione delle capacità per il tubo di collegamento lungo delle unità.
DATI TECNICI GMV6
53
