Sistemi VRF DC Inverter

DIMENSIONI ESTERNE E DIMENSIONI DEI FORI DI INSTALLAZIONE DELL’UNITÀ ESTERNA

3.2 Installazione dell'unità esterna

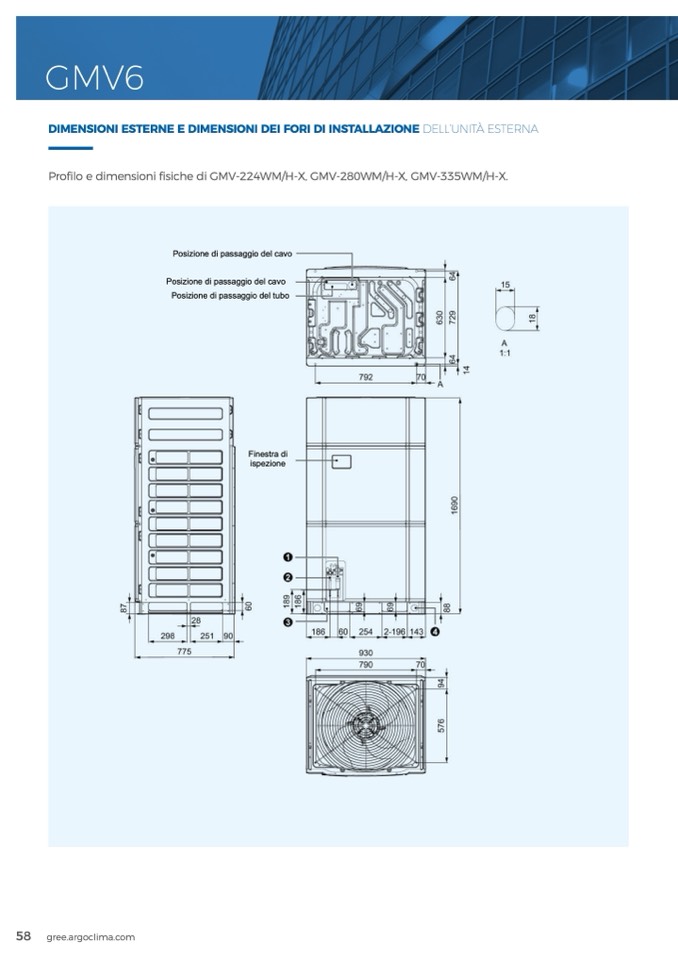

3.2.1 Disegno dimensionale del prodotto

Profilo e dimensioni fisiche di GMV-224WM/H-X, GMV-280WM/H-X, GMV-335WM/H-X.

Le immagini del prodotto sono fornite unicamente a titolo indicativo. Fare riferimento al prodotto

reale.

Profilo e dimensioni fisiche di GMV-224WM/H-X, GMV-280WM/H-X, GMV-335WM/H-X.

Unità: mm

Posizione di passaggio del cavo

Posizione di passaggio del cavo

Posizione di passaggio del tubo

Finestra di

ispezione

Fig. 3.2.1
