REQUISITI PER

INSTALLAZIONI SPECIALI

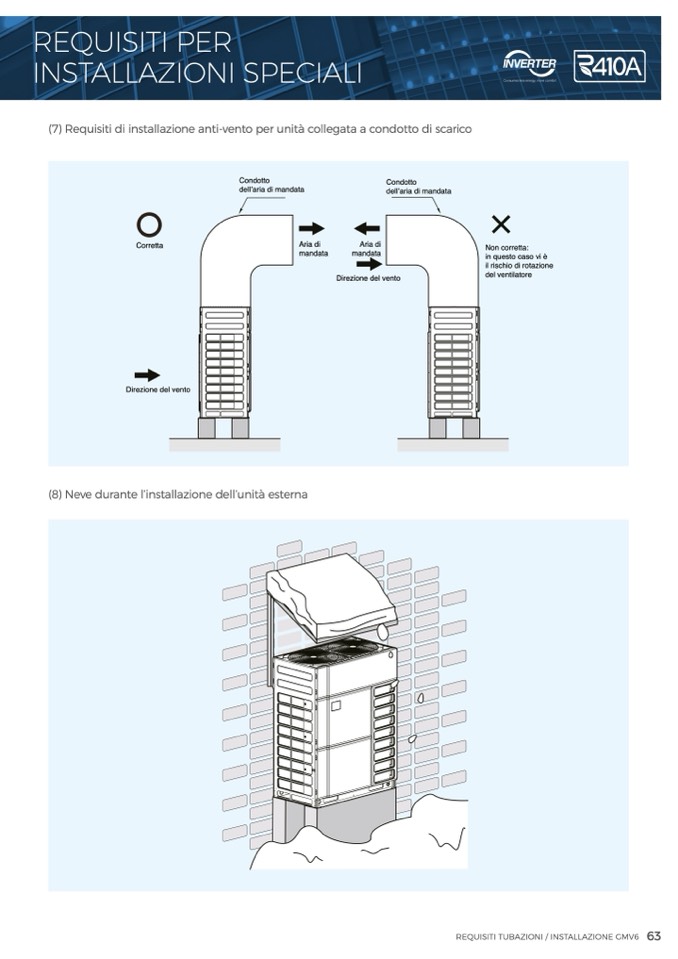

(7) Requisiti di installazione anti-vento per unità collegata a condotto di scarico

Corretta

Direzione del vento

Aria di

mandata

Non corretta:

in questo caso vi è

il rischio di rotazione

del ventilatore

Condotto

dell’aria di mandata

Aria di

mandata

Condotto

dell’aria di mandata

7.5 Take snow into consideration when installing the outdoor unit

(8) Neve durante l’installazione dell’unità esterna

Direzione del vento

GMV6 DC Inverter VRF Units Technical Sales Guide

When the unit is installed, the snow should be taken into consideration for the height of the base�

Note: The photo is only for reference� Please refer to the installation locale�

7.6 Installation space requirements for equipment floor

When the outdoor unit is installed in the equipment floor, it needs to connect an air exhaust duct�

REQUISITI TUBAZIONI / INSTALLAZIONE GMV6

63

The opening ratio of the shutters in the equipment floor is not less than 60%, and the horizontal angle

o

f

l

o

u

v

e

r

s

i

s

l

e

s

s

t

h

a

n

2

0

°

�
