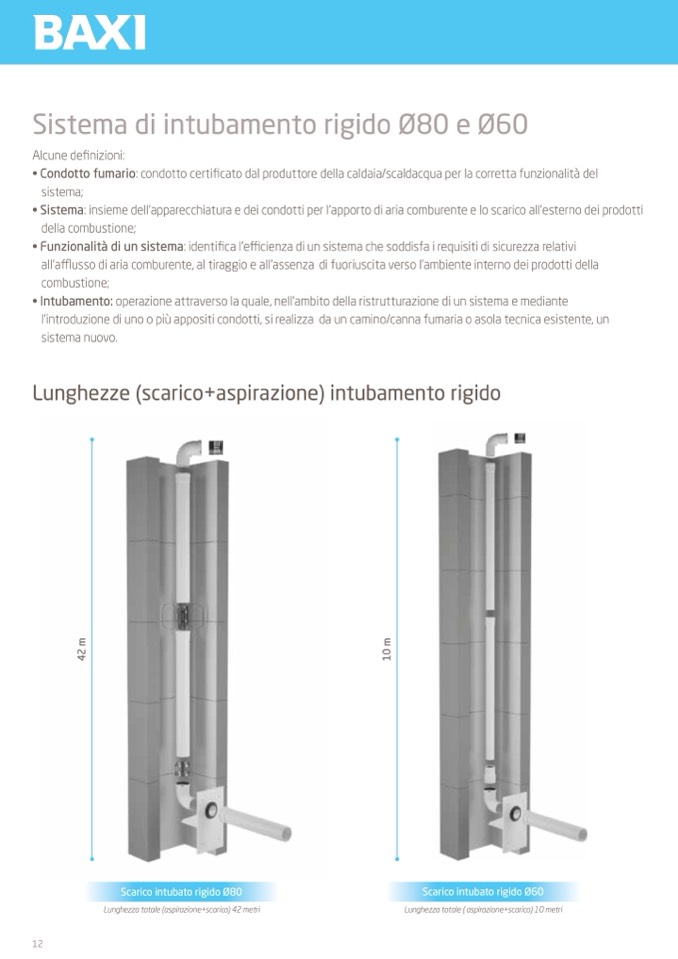

Sistema di intubamento rigido Ø80 e Ø60

Alcune definizioni:

• Condotto fumario: condotto certificato dal produttore della caldaia/scaldacqua per la corretta funzionalità del

sistema;

• Sistema: insieme dell’apparecchiatura e dei condotti per l’apporto di aria comburente e lo scarico all’esterno dei prodotti

della combustione;

• Funzionalità di un sistema: identifica l’efficienza di un sistema che soddisfa i requisiti di sicurezza relativi

all’afflusso di aria comburente, al tiraggio e all’assenza di fuoriuscita verso l’ambiente interno dei prodotti della

combustione;

• Intubamento: operazione attraverso la quale, nell’ambito della ristrutturazione di un sistema e mediante

l’introduzione di uno o più appositi condotti, si realizza da un camino/canna fumaria o asola tecnica esistente, un

sistema nuovo.

Lunghezze (scarico+aspirazione) intubamento rigido

4

2

m

1

0

m

12

Scarico intubato rigido Ø80

Lunghezza totale (aspirazione+scarico) 42 metri

Lunghezza totale ( aspirazione+scarico) 10 metri

Scarico intubato rigido Ø60
