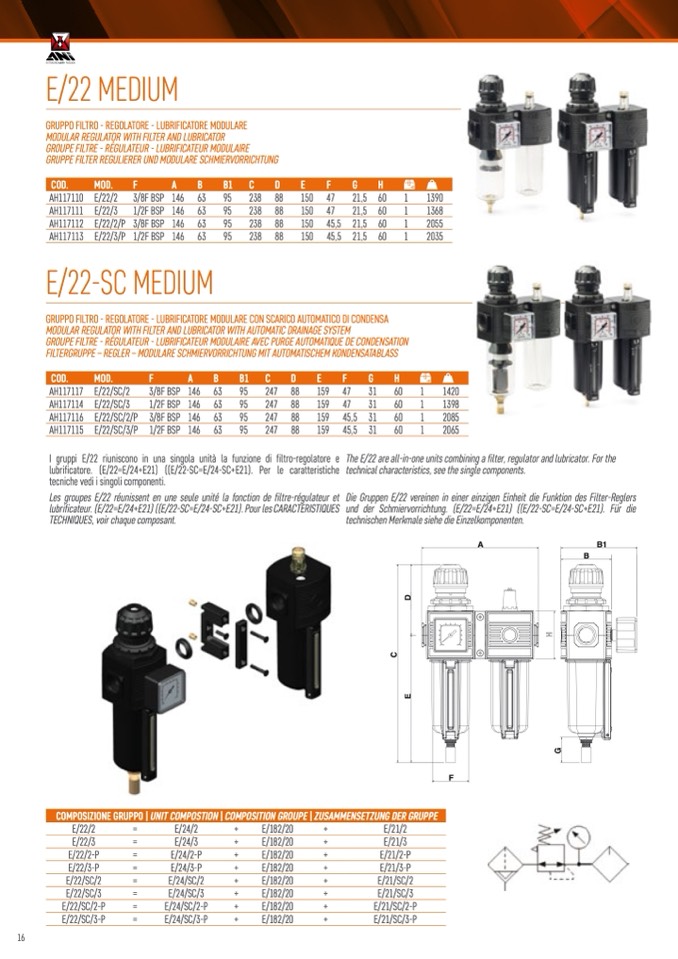

E/22 MEDIUM
GRUPPO FILTRO - REGOLATORE - LUBRIFICATORE MODULARE
MODULAR REGULATOR WITH FILTER AND LUBRICATOR
GROUPE FILTRE - RÉGULATEUR - LUBRIFICATEUR MODULAIRE
GRUPPE FILTER REGULIERER UND MODULARE SCHMIERVORRICHTUNG
COD.
AH117110
AH117111
AH117112
AH117113
MOD.
F
E/22/2 3/8FBSP
E/22/3 1/2FBSP
E/22/2/P 3/8FBSP
E/22/3/P 1/2FBSP
A
B
B
1
C
D
E
F
G
H
146 63 95 238 88 150 47 21,5 60 1
1390
146 63 95 238 88 150 47 21,5 60 1
1368
146 63 95 238 88 150 45,5 21,5 60 1
2055
146 63 95 238 88 150 45,5 21,5 60 1
2035
E/22-SC MEDIUM
GRUPPO FILTRO - REGOLATORE - LUBRIFICATORE MODULARE CON SCARICO AUTOMATICO DI CONDENSA
MODULAR REGULATOR WITH FILTER AND LUBRICATOR WITH AUTOMATIC DRAINAGE SYSTEM
GROUPE FILTRE - RÉGULATEUR - LUBRIFICATEUR MODULAIRE AVEC PURGE AUTOMATIQUE DE CONDENSATION
FILTERGRUPPE – REGLER – MODULARE SCHMIERVORRICHTUNG MIT AUTOMATISCHEM KONDENSATABLASS
COD.
AH117117
AH117114
AH117116
AH117115
MOD.
E/22/SC/2
E/22/SC/3
E/22/SC/2/P
E/22/SC/3/P
F
A
B
B
1
C
D
E
F
G
H
3/8FBSP 146 63 95 247 88 159 47 31 60 1
1420
1/2FBSP 146 63 95 247 88 159 47 31 60 1
1398
3/8FBSP 146 63 95 247 88 159 45,5 31 60 1
2085
1/2FBSP 146 63 95 247 88 159 45,5 31 60 1
2065
I gruppi E/22 riuniscono in una singola unità la funzione di filtro-regolatore e
lubrificatore. (E/22=E/24+E21) ((E/22-SC=E/24-SC+E21). Per le caratteristiche
tecniche vedi i singoli componenti.
Les groupes E/22 réunissent en une seule unité la fonction de filtre-régulateur et
lubrificateur. (E/22=E/24+E21) ((E/22-SC=E/24-SC+E21). Pour les CARACTERISTIQUES
TECHNIQUES, voir chaque composant.
The E/22 are all-in-one units combining a filter, regulator and lubricator. For the
technical characteristics, see the single components.
Die Gruppen E/22 vereinen in einer einzigen Einheit die Funktion des Filter-Reglers
und der Schmiervorrichtung. (E/22=E/24+E21) ((E/22-SC=E/24-SC+E21). Für die
technischen Merkmale siehe die Einzelkomponenten.
A
B1
B
G
C
E
D
COMPOSIZIONE GRUPPO | UNIT COMPOSTION | COMPOSITION GROUPE | ZUSAMMENSETZUNG DER GRUPPE
E/22/2
=
E/22/3
=
E/22/2-P
=
E/22/3-P
=
E/22/SC/2
=
E/22/SC/3
=
E/22/SC/2-P
=
E/22/SC/3-P
=
E/24/2
+
E/24/3
+
E/24/2-P
+
E/24/3-P
+
E/24/SC/2
+
E/24/SC/3
+
E/24/SC/2-P
+
E/24/SC/3-P
+
E/182/20
+
E/182/20
+
E/182/20
+
E/182/20
+
E/182/20
+
E/182/20
+
E/182/20
+
E/182/20
+
E/21/2
E/21/3
E/21/2-P
E/21/3-P
E/21/SC/2
E/21/SC/3
E/21/SC/2-P
E/21/SC/3-P
F
