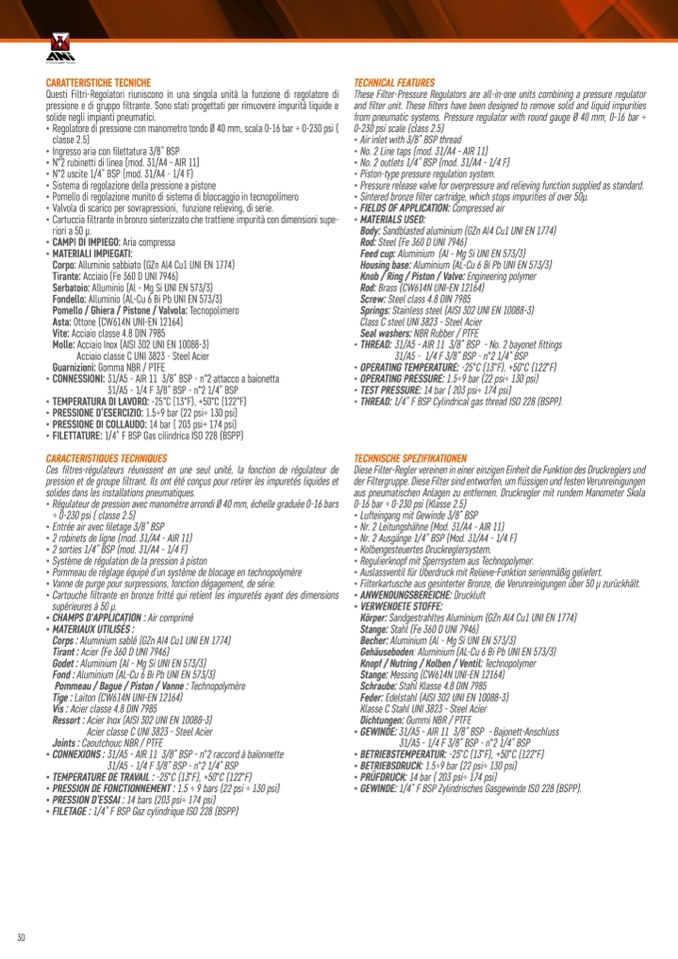

CARATTERISTICHE TECNICHE

Questi Filtri-Regolatori riuniscono in una singola unità la funzione di regolatore di

pressione e di gruppo filtrante. Sono stati progettati per rimuovere impurità liquide e

solide negli impianti pneumatici.

• Regolatore di pressione con manometro tondo Ø 40 mm, scala 0-16 bar ÷ 0-230 psi (

classe 2.5)

• Ingresso aria con filettatura 3/8” BSP

• N°2 rubinetti di linea (mod. 31/A4 - AIR 11)

• N°2 uscite 1/4” BSP (mod. 31/A4 - 1/4 F)

• Sistema di regolazione della pressione a pistone

• Pomello di regolazione munito di sistema di bloccaggio in tecnopolimero

• Valvola di scarico per sovrapressioni, funzione relieving, di serie.

• Cartuccia filtrante in bronzo sinterizzato che trattiene impurità con dimensioni supe-

riori a 50 μ.

• CAMPI DI IMPIEGO: Aria compressa

• MATERIALI IMPIEGATI:

Corpo: Alluminio sabbiato (GZn Al4 Cu1 UNI EN 1774)

Tirante: Acciaio (Fe 360 D UNI 7946)

Serbatoio: Alluminio (Al - Mg Si UNI EN 573/3)

Fondello: Alluminio (AL-Cu 6 Bi Pb UNI EN 573/3)

Pomello / Ghiera / Pistone / Valvola: Tecnopolimero

Asta: Ottone (CW614N UNI-EN 12164)

Vite: Acciaio classe 4.8 DIN 7985

Molle: Acciaio Inox (AISI 302 UNI EN 10088-3)

Acciaio classe C UNI 3823 - Steel Acier

Guarnizioni: Gomma NBR / PTFE

• CONNESSIONI: 31/A5 - AIR 11 3/8” BSP - n°2 attacco a baionetta

31/A5 - 1/4 F 3/8” BSP - n°2 1/4” BSP

• TEMPERATURA DI LAVORO: -25°C (13°F), +50°C (122°F)

• PRESSIONE D’ESERCIZIO: 1.5÷9 bar (22 psi÷ 130 psi)

• PRESSIONE DI COLLAUDO: 14 bar ( 203 psi÷ 174 psi)

• FILETTATURE: 1/4” F BSP Gas cilindrica ISO 228 (BSPP)

CARACTERISTIQUES TECHNIQUES

Ces filtres-régulateurs réunissent en une seul unité, la fonction de régulateur de

pression et de groupe filtrant. Ils ont été conçus pour retirer les impuretés liquides et

solides dans les installations pneumatiques.

• Régulateur de pression avec manomètre arrondi Ø 40 mm, échelle graduée 0-16 bars

÷ 0-230 psi ( classe 2.5)

• Entrée air avec filetage 3/8” BSP

• 2 robinets de ligne (mod. 31/A4 - AIR 11)

• 2 sorties 1/4” BSP (mod. 31/A4 - 1/4 F)

• Système de régulation de la pression à piston

• Pommeau de réglage équipé d’un système de blocage en technopolymère

• Vanne de purge pour surpressions, fonction dégagement, de série.

• Cartouche filtrante en bronze fritté qui retient les impuretés ayant des dimensions

supérieures à 50 μ.

• CHAMPS D'APPLICATION : Air comprimé

• MATERIAUX UTILISÉS :

Corps : Aluminium sablé (GZn Al4 Cu1 UNI EN 1774)

Tirant : Acier (Fe 360 D UNI 7946)

Godet : Aluminium (Al - Mg Si UNI EN 573/3)

Fond : Aluminium (AL-Cu 6 Bi Pb UNI EN 573/3)

Pommeau / Bague / Piston / Vanne : Technopolymère

Tige : Laiton (CW614N UNI-EN 12164)

Vis : Acier classe 4.8 DIN 7985

Ressort : Acier Inox (AISI 302 UNI EN 10088-3)

Acier classe C UNI 3823 - Steel Acier

Joints : Caoutchouc NBR / PTFE

• CONNEXIONS : 31/A5 - AIR 11 3/8” BSP - n°2 raccord à baïonnette

31/A5 - 1/4 F 3/8” BSP - n°2 1/4” BSP

• TEMPERATURE DE TRAVAIL : -25°C (13°F), +50°C (122°F)

• PRESSION DE FONCTIONNEMENT : 1.5 ÷ 9 bars (22 psi ÷ 130 psi)

• PRESSION D’ESSAI : 14 bars (203 psi÷ 174 psi)

• FILETAGE : 1/4” F BSP Gaz cylindrique ISO 228 (BSPP)

TECHNICAL FEATURES

These Filter-Pressure Regulators are all-in-one units combining a pressure regulator

and filter unit. These filters have been designed to remove solid and liquid impurities

from pneumatic systems. Pressure regulator with round gauge Ø 40 mm, 0-16 bar ÷

0-230 psi scale (class 2.5)

• Air inlet with 3/8” BSP thread

• No. 2 Line taps (mod. 31/A4 - AIR 11)

• No. 2 outlets 1/4” BSP (mod. 31/A4 - 1/4 F)

• Piston-type pressure regulation system.

• Pressure release valve for overpressure and relieving function supplied as standard.

• Sintered bronze filter cartridge, which stops impurities of over 50μ.

• FIELDS OF APPLICATION: Compressed air

• MATERIALS USED:

Body: Sandblasted aluminium (GZn Al4 Cu1 UNI EN 1774)

Rod: Steel (Fe 360 D UNI 7946)

Feed cup: Aluminium (Al - Mg Si UNI EN 573/3)

Housing base: Aluminium (AL-Cu 6 Bi Pb UNI EN 573/3)

Knob / Ring / Piston / Valve: Engineering polymer

Rod: Brass (CW614N UNI-EN 12164)

Screw: Steel class 4.8 DIN 7985

Springs: Stainless steel (AISI 302 UNI EN 10088-3)

Class C steel UNI 3823 - Steel Acier

Seal washers: NBR Rubber / PTFE

• THREAD: 31/A5 - AIR 11 3/8” BSP - No. 2 bayonet fittings

31/A5 - 1/4 F 3/8” BSP - n°2 1/4” BSP

• OPERATING TEMPERATURE: -25°C (13°F), +50°C (122°F)

• OPERATING PRESSURE: 1.5÷9 bar (22 psi÷ 130 psi)

• TEST PRESSURE: 14 bar ( 203 psi÷ 174 psi)

• THREAD: 1/4” F BSP Cylindrical gas thread ISO 228 (BSPP).

TECHNISCHE SPEZIFIKATIONEN

Diese Filter-Regler vereinen in einer einzigen Einheit die Funktion des Druckreglers und

der Filtergruppe. Diese Filter sind entworfen, um flüssigen und festen Verunreinigungen

aus pneumatischen Anlagen zu entfernen. Druckregler mit rundem Manometer Skala

0-16 bar ÷ 0-230 psi (Klasse 2.5)

• Lufteingang mit Gewinde 3/8” BSP

• Nr. 2 Leitungshähne (Mod. 31/A4 - AIR 11)

• Nr. 2 Ausgänge 1/4” BSP (Mod. 31/A4 - 1/4 F)

• Kolbengesteuertes Druckreglersystem.

• Regulierknopf mit Sperrsystem aus Technopolymer.

• Auslassventil für Überdruck mit Relieve-Funktion serienmäßig geliefert.

• Filterkartusche aus gesinterter Bronze, die Verunreinigungen über 50 μ zurückhält.

• ANWENDUNGSBEREICHE: Druckluft

• VERWENDETE STOFFE:

Körper: Sandgestrahltes Aluminium (GZn Al4 Cu1 UNI EN 1774)

Stange: Stahl (Fe 360 D UNI 7946)

Becher: Aluminium (Al - Mg Si UNI EN 573/3)

Gehäuseboden: Aluminium (AL-Cu 6 Bi Pb UNI EN 573/3)

Knopf / Nutring / Kolben / Ventil: Technopolymer

Stange: Messing (CW614N UNI-EN 12164)

Schraube: Stahl Klasse 4.8 DIN 7985

Feder: Edelstahl (AISI 302 UNI EN 10088-3)

Klasse C Stahl UNI 3823 - Steel Acier

Dichtungen: Gummi NBR / PTFE

• GEWINDE: 31/A5 - AIR 11 3/8” BSP - Bajonett-Anschluss

31/A5 - 1/4 F 3/8” BSP - n°2 1/4” BSP

• BETRIEBSTEMPERATUR: -25°C (13°F), +50°C (122°F)

• BETRIEBSDRUCK: 1.5÷9 bar (22 psi÷ 130 psi)

• PRÜFDRUCK: 14 bar ( 203 psi÷ 174 psi)

• GEWINDE: 1/4” F BSP Zylindrisches Gasgewinde ISO 228 (BSPP).
