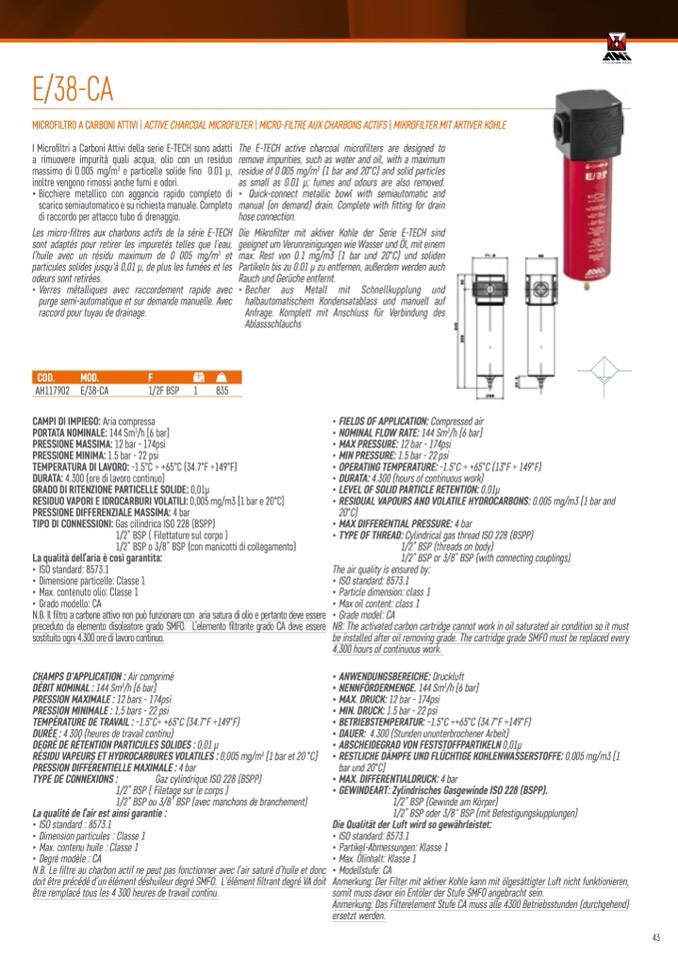

E/38-CA

MICROFILTRO A CARBONI ATTIVI | ACTIVE CHARCOAL MICROFILTER | MICRO-FILTRE AUX CHARBONS ACTIFS | MIKROFILTER MIT AKTIVER KOHLE

I Microfiltri a Carboni Attivi della serie E-TECH sono adatti

a rimuovere impurità quali acqua, olio con un residuo

massimo di 0.005 mg/m

3

e particelle solide fino 0.01 μ,

inoltre vengono rimossi anche fumi e odori.

• Bicchiere metallico con aggancio rapido completo di

scarico semiautomatico e su richiesta manuale. Completo

di raccordo per attacco tubo di drenaggio.

Les micro-filtres aux charbons actifs de la série E-TECH

sont adaptés pour retirer les impuretés telles que l’eau,

l’huile avec un résidu maximum de 0 005 mg/m

3

et

particules solides jusqu'à 0,01 μ, de plus les fumées et les

odeurs sont retirées.

• Verres métalliques avec raccordement rapide avec

purge semi-automatique et sur demande manuelle. Avec

raccord pour tuyau de drainage.

The E-TECH active charcoal microfilters are designed to

remove impurities, such as water and oil, with a maximum

residue of 0.005 mg/m

3

(1 bar and 20°C) and solid particles

as small as 0.01 μ; fumes and odours are also removed.

• Quick-connect metallic bowl with semiautomatic and

manual (on demand) drain. Complete with fitting for drain

hose connection.

Die Mikrofilter mit aktiver Kohle der Serie E-TECH sind

geeignet um Verunreinigungen wie Wasser und Öl, mit einem

max. Rest von 0.1 mg/m3 (1 bar und 20°C) und soliden

Partikeln bis zu 0.01 μ zu entfernen, außerdem werden auch

Rauch und Gerüche entfernt.

• Becher aus Metall mit Schnellkupplung und

halbautomatischem Kondensatablass und manuell auf

Anfrage. Komplett mit Anschluss für Verbindung des

Ablassschlauchs

COD.

MOD.

F

AH117902 E/38-CA

1/2F BSP

1

835

CAMPI DI IMPIEGO: Aria compressa

PORTATA NOMINALE: 144 Sm

3

/h [6 bar]

PRESSIONE MASSIMA: 12 bar - 174psi

PRESSIONE MINIMA: 1.5 bar - 22 psi

TEMPERATURA DI LAVORO: -1.5°C ÷ +65°C (34.7°F ÷149°F)

DURATA: 4.300 (ore di lavoro continuo)

GRADO DI RITENZIONE PARTICELLE SOLIDE: 0,01μ

RESIDUO VAPORI E IDROCARBURI VOLATILI: 0,005 mg/m3 [1 bar e 20°C]

PRESSIONE DIFFERENZIALE MASSIMA: 4 bar

TIPO DI CONNESSIONI: Gas cilindrica ISO 228 (BSPP)

1/2” BSP ( Filettature sul corpo )

1/2” BSP o 3/8” BSP (con manicotti di collegamento)

La qualità dell’aria è così garantita:

• ISO standard: 8573.1

• Dimensione particelle: Classe 1

• Max. contenuto olio: Classe 1

• Grado modello: CA

N.B. Il filtro a carbone attivo non può funzionare con aria satura di olio e pertanto deve essere

preceduto da elemento disoleatore grado SMFO. L’elemento filtrante grado CA deve essere

sostituito ogni 4.300 ore di lavoro continuo.

CHAMPS D'APPLICATION : Air comprimé

DÉBIT NOMINAL : 144 Sm

3

/h [6 bar]

PRESSION MAXIMALE : 12 bars - 174psi

PRESSION MINIMALE : 1,5 bars - 22 psi

TEMPÉRATURE DE TRAVAIL : -1.5°C÷ +65°C (34.7°F ÷149°F)

DURÉE : 4 300 (heures de travail continu)

DEGRÉ DE RÉTENTION PARTICULES SOLIDES : 0,01 μ

RÉSIDU VAPEURS ET HYDROCARBURES VOLATILES : 0,005 mg/m

3

[1 bar et 20 °C]

PRESSION DIFFÉRENTIELLE MAXIMALE : 4 bar

TYPE DE CONNEXIONS :

Gaz cylindrique ISO 228 (BSPP)

1/2” BSP ( Filetage sur le corps )

1/2” BSP ou 3/8” BSP (avec manchons de branchement)

La qualité de l’air est ainsi garantie :

• ISO standard : 8573.1

• Dimension particules : Classe 1

• Max. contenu huile : Classe 1

• Degré modèle : CA

N.B. Le filtre au charbon actif ne peut pas fonctionner avec l’air saturé d’huile et donc

doit être précédé d’un élément déshuileur degré SMFO. L'élément filtrant degré VA doit

être remplacé tous les 4 300 heures de travail continu.

• FIELDS OF APPLICATION: Compressed air

• NOMINAL FLOW RATE: 144 Sm

3

/h [6 bar]

• MAX PRESSURE: 12 bar - 174psi

• MIN PRESSURE: 1.5 bar - 22 psi

• OPERATING TEMPERATURE: -1.5°C ÷ +65°C (13°F ÷ 149°F)

• DURATA: 4.300 (hours of continuous work)

• LEVEL OF SOLID PARTICLE RETENTION: 0,01μ

• RESIDUAL VAPOURS AND VOLATILE HYDROCARBONS: 0.005 mg/m3 [1 bar and

20°C]

• MAX DIFFERENTIAL PRESSURE: 4 bar

• TYPE OF THREAD: Cylindrical gas thread ISO 228 (BSPP)

1/2” BSP (threads on body)

1/2” BSP or 3/8” BSP (with connecting couplings)

The air quality is ensured by:

• ISO standard: 8573.1

• Particle dimension: class 1

• Max oil content: class 1

• Grade model: CA

NB: The activated carbon cartridge cannot work in oil saturated air condition so it must

be installed after oil removing grade. The cartridge grade SMFO must be replaced every

4,300 hours of continuous work.

• ANWENDUNGSBEREICHE: Druckluft

• NENNFÖRDERMENGE. 144 Sm

3

/h [6 bar]

• MAX. DRUCK: 12 bar - 174psi

• MIN. DRUCK: 1.5 bar - 22 psi

• BETRIEBSTEMPERATUR: -1.5°C ÷+65°C (34.7°F ÷149°F)

• DAUER: 4.300 (Stunden ununterbrochener Arbeit)

• ABSCHEIDEGRAD VON FESTSTOFFPARTIKELN 0,01μ

• RESTLICHE DÄMPFE UND FLÜCHTIGE KOHLENWASSERSTOFFE: 0,005 mg/m3 [1

bar und 20°C]

• MAX. DIFFERENTIALDRUCK: 4 bar

• GEWINDEART: Zylindrisches Gasgewinde ISO 228 (BSPP).

1/2” BSP (Gewinde am Körper)

1/2” BSP oder 3/8" BSP (mit Befestigungskupplungen)

Die Qualität der Luft wird so gewährleistet:

• ISO standard: 8573.1

• Partikel-Abmessungen: Klasse 1

• Max. Ölinhalt: Klasse 1

• Modellstufe: CA

Anmerkung: Der Filter mit aktiver Kohle kann mit ölgesättigter Luft nicht funktionieren,

somit muss davor ein Entöler der Stufe SMFO angebracht sein.

Anmerkung: Das Filterelement Stufe CA muss alle 4300 Betriebsstunden (durchgehend)

ersetzt werden.
