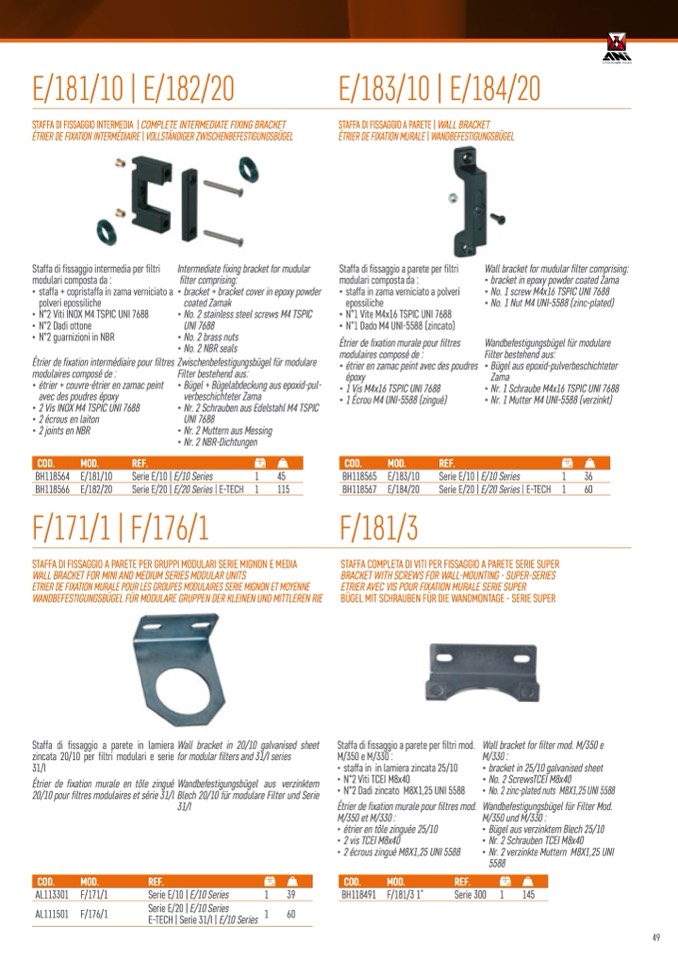

E/181/10 | E/182/20

STAFFA DI FISSAGGIO INTERMEDIA | COMPLETE INTERMEDIATE FIXING BRACKET

ÉTRIER DE FIXATION INTERMÉDIAIRE | VOLLSTÄNDIGER ZWISCHENBEFESTIGUNGSBÜGEL

E/183/10 | E/184/20

STAFFA DI FISSAGGIO A PARETE | WALL BRACKET

ÉTRIER DE FIXATION MURALE | WANDBEFESTIGUNGSBÜGEL

Staffa di fissaggio intermedia per filtri

modulari composta da :

• staffa + copristaffa in zama verniciato a

polveri epossiliche

• N°2 Viti INOX M4 TSPIC UNI 7688

• N°2 Dadi ottone

• N°2 guarnizioni in NBR

Étrier de fixation intermédiaire pour filtres

modulaires composé de :

• étrier + couvre-étrier en zamac peint

avec des poudres époxy

• 2 Vis INOX M4 TSPIC UNI 7688

• 2 écrous en laiton

• 2 joints en NBR

Intermediate fixing bracket for mudular

filter comprising:

• bracket + bracket cover in epoxy powder

coated Zamak

• No. 2 stainless steel screws M4 TSPIC

UNI 7688

• No. 2 brass nuts

• No. 2 NBR seals

Zwischenbefestigungsbügel für modulare

Filter bestehend aus:

• Bügel + Bügelabdeckung aus epoxid-pul-

verbeschichteter Zama

• Nr. 2 Schrauben aus Edelstahl M4 TSPIC

UNI 7688

• Nr. 2 Muttern aus Messing

• Nr. 2 NBR-Dichtungen

Staffa di fissaggio a parete per filtri

modulari composta da :

• staffa in zama verniciato a polveri

epossiliche

• N°1 Vite M4x16 TSPIC UNI 7688

• N°1 Dado M4 UNI-5588 (zincato)

Étrier de fixation murale pour filtres

modulaires composé de :

• étrier en zamac peint avec des poudres

époxy

• 1 Vis M4x16 TSPIC UNI 7688

• 1 Écrou M4 UNI-5588 (zingué)

Wall bracket for mudular filter comprising:

• bracket in epoxy powder coated Zama

• No. 1 screw M4x16 TSPIC UNI 7688

• No. 1 Nut M4 UNI-5588 (zinc-plated)

Wandbefestigungsbügel für modulare

Filter bestehend aus:

• Bügel aus epoxid-pulverbeschichteter

Zama

• Nr. 1 Schraube M4x16 TSPIC UNI 7688

• Nr. 1 Mutter M4 UNI-5588 (verzinkt)

COD.

MOD.

REF.

COD.

MOD.

REF.

BH118564 E/181/10

BH118566 E/182/20

Serie E/10 | E/10 Series

Serie E/20 | E/20 Series | E-TECH

1

45

1

115

BH118565

BH118567

E/183/10

E/184/20

Serie E/10 | E/10 Series

1

36

Serie E/20 | E/20 Series | E-TECH 1

60

F/171/1 | F/176/1

F/181/3

STAFFA DI FISSAGGIO A PARETE PER GRUPPI MODULARI SERIE MIGNON E MEDIA

WALL BRACKET FOR MINI AND MEDIUM SERIES MODULAR UNITS

ETRIER DE FIXATION MURALE POUR LES GROUPES MODULAIRES SERIE MIGNON ET MOYENNE

WANDBEFESTIGUNGSBÜGEL FÜR MODULARE GRUPPEN DER KLEINEN UND MITTLEREN RIE

Staffa di fissaggio a parete in lamiera Wall bracket in 20/10 galvanised sheet

zincata 20/10 per filtri modulari e serie for modular filters and 31/I series

31/I

Étrier de fixation murale en tôle zingué Wandbefestigungsbügel aus verzinktem

20/10 pour filtres modulaires et série 31/l Blech 20/10 für modulare Filter und Serie

STAFFA COMPLETA DI VITI PER FISSAGGIO A PARETE SERIE SUPER

BRACKET WITH SCREWS FOR WALL-MOUNTING - SUPER-SERIES

ETRIER AVEC VIS POUR FIXATION MURALE SERIE SUPER

BÜGEL MIT SCHRAUBEN FÜR DIE WANDMONTAGE - SERIE SUPER

COD.

MOD.

REF.

COD.

MOD.

REF.

AL113301

AL111501

1

39

1

60

• 2 écrous zingué M8X1,25 UNI 5588

BH118491 F/181/3 1”

Serie 300 1

145

31/I

F/171/1

Serie E/10 | E/10 Series

F/176/1

Serie E/20 | E/10 Series

E-TECH | Serie 31/I | E/10 Series

Staffa di fissaggio a parete per filtri mod.

M/350 e M/330 :

• staffa in in lamiera zincata 25/10

• N°2 Viti TCEI M8x40

• N°2 Dadi zincato M8X1,25 UNI 5588

Étrier de fixation murale pour filtres mod.

M/350 et M/330 :

• étrier en tôle zinguée 25/10

• 2 vis TCEI M8x40

Wall bracket for filter mod. M/350 e

M/330 :

• bracket in 25/10 galvanised sheet

• No. 2 ScrewsTCEI M8x40

• No. 2 zinc-plated nuts M8X1,25 UNI 5588

Wandbefestigungsbügel für Filter Mod.

M/350 und M/330 :

• Bügel aus verzinktem Blech 25/10

• Nr. 2 Schrauben TCEI M8x40

• Nr. 2 verzinkte Muttern M8X1,25 UNI

5588

49
