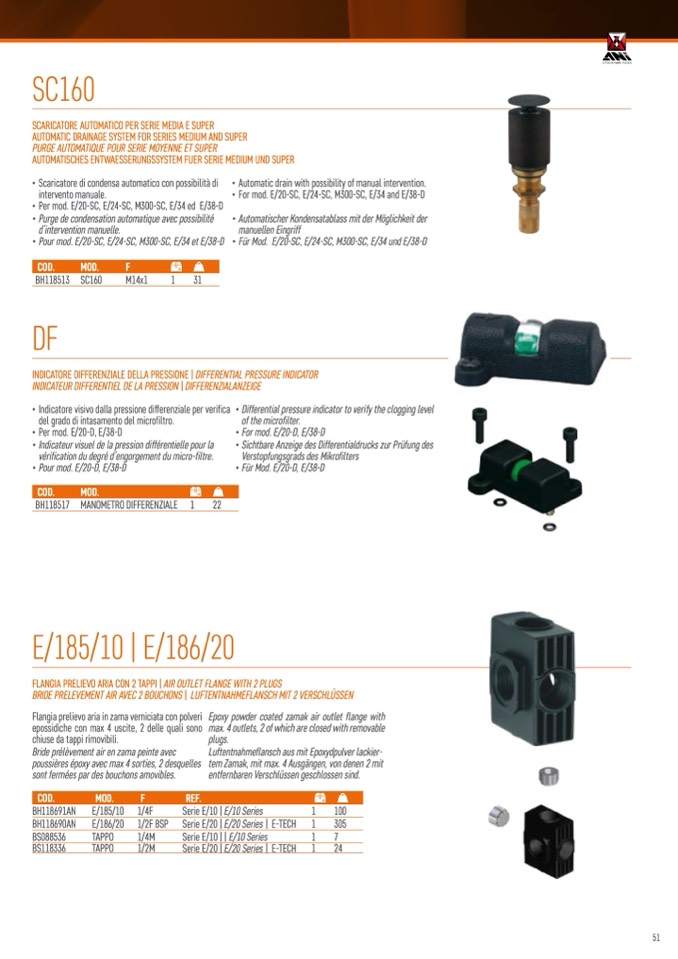

SC160

SCARICATORE AUTOMATICO PER SERIE MEDIA E SUPER

AUTOMATIC DRAINAGE SYSTEM FOR SERIES MEDIUM AND SUPER

PURGE AUTOMATIQUE POUR SERIE MOYENNE ET SUPER

AUTOMATISCHES ENTWAESSERUNGSSYSTEM FUER SERIE MEDIUM UND SUPER

• Scaricatore di condensa automatico con possibilità di

intervento manuale.

• Per mod. E/20-SC, E/24-SC, M300-SC, E/34 ed E/38-D

• Purge de condensation automatique avec possibilité

d’intervention manuelle.

• Pour mod. E/20-SC, E/24-SC, M300-SC, E/34 et E/38-D

BH118513 SC160

M14x1

1

31

DF

• Automatic drain with possibility of manual intervention.

• For mod. E/20-SC, E/24-SC, M300-SC, E/34 and E/38-D

• Automatischer Kondensatablass mit der Möglichkeit der

manuellen Eingriff

• Für Mod. E/20-SC, E/24-SC, M300-SC, E/34 und E/38-D

COD.

MOD.

F

INDICATORE DIFFERENZIALE DELLA PRESSIONE | DIFFERENTIAL PRESSURE INDICATOR

INDICATEUR DIFFERENTIEL DE LA PRESSION | DIFFERENZIALANZEIGE

• Indicatore visivo dalla pressione differenziale per verifica •

del grado di intasamento del microfiltro.

• Per mod. E/20-D, E/38-D

• Indicateur visuel de la pression différentielle pour la

Differential pressure indicator to verify the clogging level

of the microfilter.

For mod. E/20-D, E/38-D

Sichtbare Anzeige des Differentialdrucks zur Prüfung des

Verstopfungsgrads des Mikrofilters

vérification du degré d’engorgement du micro-filtre.

• Pour mod. E/20-D, E/38-D

BH118517 MANOMETRO DIFFERENZIALE 1

22

E/185/10 | E/186/20

FLANGIA PRELIEVO ARIA CON 2 TAPPI | AIR OUTLET FLANGE WITH 2 PLUGS

BRIDE PRELEVEMENT AIR AVEC 2 BOUCHONS | LUFTENTNAHMEFLANSCH MIT 2 VERSCHLÜSSEN

• Für Mod. E/20-D, E/38-D

COD.

MOD.

Flangia prelievo aria in zama verniciata con polveri

epossidiche con max 4 uscite, 2 delle quali sono

chiuse da tappi rimovibili.

Bride prélèvement air en zama peinte avec

poussières époxy avec max 4 sorties, 2 desquelles

sont fermées par des bouchons amovibles.

Epoxy powder coated zamak air outlet flange with

max. 4 outlets, 2 of which are closed with removable

plugs.

Luftentnahmeflansch aus mit Epoxydpulver lackier-

tem Zamak, mit max. 4 Ausgängen, von denen 2 mit

entfernbaren Verschlüssen geschlossen sind.

COD.

MOD.

F

REF.

BH118691AN E/185/10

BH118690AN E/186/20

BS088536

TAPPO

BS118336

TAPPO

1/4F

1/2F BSP

1/4M

1/2M

Serie E/10 | E/10 Series

Serie E/20 | E/20 Series | E-TECH

Serie E/10 | | E/10 Series

Serie E/20 | E/20 Series | E-TECH

1

100

1

305

1

7

1

24

51
