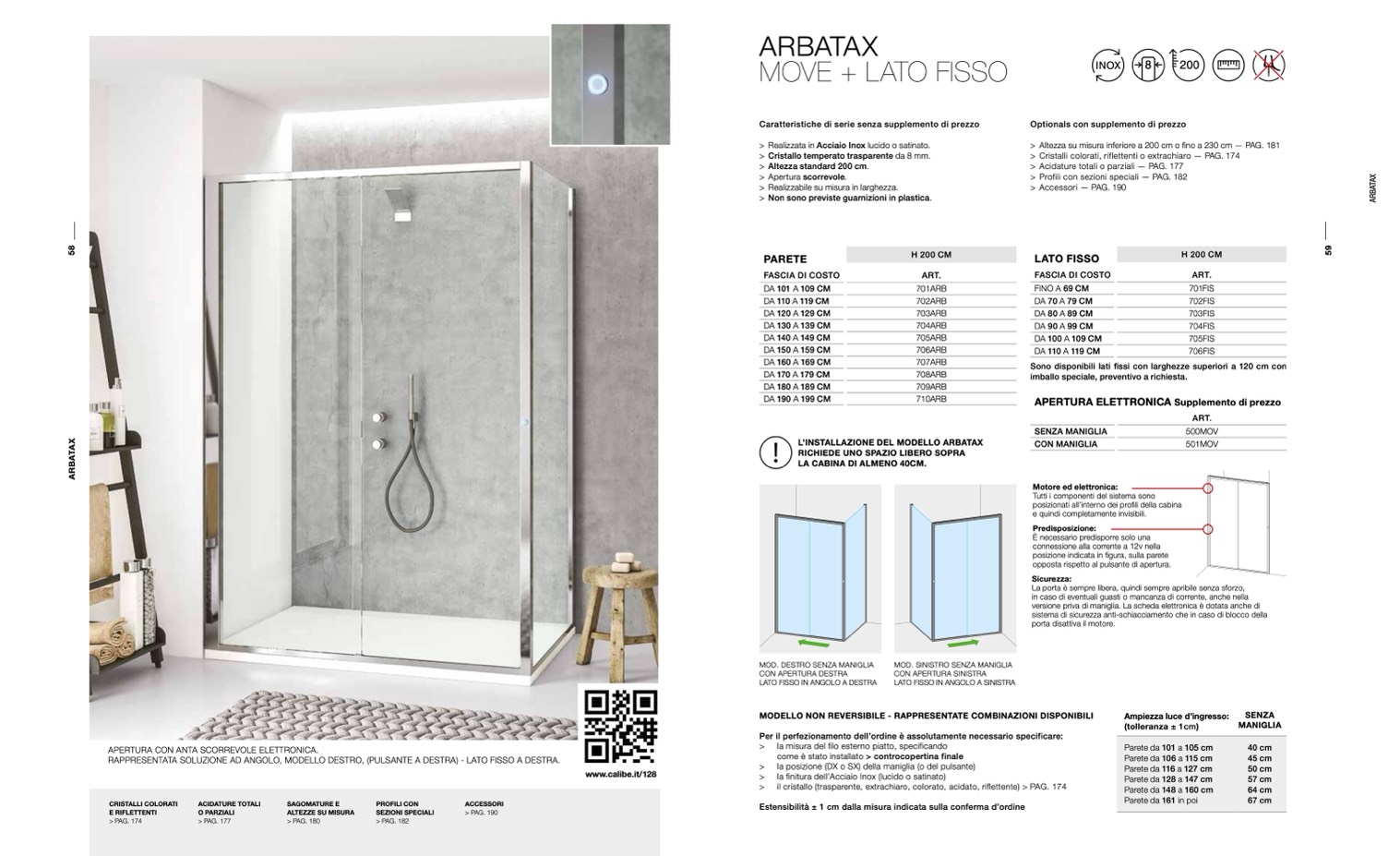

APERTURA CON ANTA SCORREVOLE ELETTRONICA.
RAPPRESENTATA SOLUZIONE AD ANGOLO, MODELLO DESTRO, (PULSANTE A DESTRA) - LATO FISSO A DESTRA.
Parete da 101 a 105
Parete da 106 a 115
Parete da 116 a 127
Parete da 128 a 147
Parete da 148 a 160
Parete da 161 in poi
cm
cm
cm
cm
cm
CRISTALLI COLORATI
E RIFLETTENTI
> PAG. 174
ACIDATURE TOTALI
O PARZIALI
> PAG. 177
SAGOMATURE E
ALTEZZE SU MISURA
> PAG. 180
PROFILI CON
SEZIONI SPECIALI
> PAG. 182
ACCESSORI
> PAG. 190
www.calibe.it/128
A R B ATA X
MOVE + LATO FISSO
INOX
8
200
Caratteristiche di serie senza supplemento di prezzo
> Realizzata in Acciaio Inox lucido o satinato.
> Cristallo temperato trasparente da 8 mm.
> Altezza standard 200 cm.
> Apertura scorrevole.
> Realizzabile su misura in larghezza.
> Non sono previste guarnizioni in plastica.
Optionals con supplemento di prezzo
> Altezza su misura inferiore a 200 cm o fino a 230 cm — PAG. 181
> Cristalli colorati, riflettenti o extrachiaro — PAG. 174
> Acidature totali o parziali — PAG. 177
> Profili con sezioni speciali — PAG. 182
PARETE
FASCIA DI COSTO
DA101A109CM
DA 110 A 119 CM
DA120A129CM
DA130A139CM
DA140A149CM
DA150A159CM
DA160A169CM
DA170A179CM
DA180A189CM
DA190A199CM
H 200 CM
ART.
701ARB
702ARB
703ARB
704ARB
705ARB
706ARB
707ARB
708ARB
709ARB
710ARB
> Accessori — PAG. 190
LATO FISSO
FASCIA DI COSTO
FINO A 69 CM
DA 70 A 79 CM
DA 80 A 89 CM
DA 90 A 99 CM
DA 100 A 109 CM
DA 110 A 119 CM
H 200 CM
ART.
701FIS
702FIS
703FIS
704FIS
705FIS
706FIS
L’INSTALLAZIONE DEL MODELLO ARBATAX
RICHIEDE UNO SPAZIO LIBERO SOPRA
LA CABINA DI ALMENO 40CM.
SENZA MANIGLIA
CON MANIGLIA
Motore ed elettronica:
ART.
500MOV
501MOV
MOD. DESTRO SENZA MANIGLIA
CON APERTURA DESTRA
LATO FISSO IN ANGOLO A DESTRA
MOD. SINISTRO SENZA MANIGLIA
CON APERTURA SINISTRA
LATO FISSO IN ANGOLO A SINISTRA
MODELLO NON REVERSIBILE - RAPPRESENTATE COMBINAZIONI DISPONIBILI
Per il perfezionamento dell’ordine è assolutamente necessario specificare:
> la misura del filo esterno piatto, specificando
come è stato installato > controcopertina finale
> la posizione (DX o SX) della maniglia (o del pulsante)
> la finitura dell’Acciaio Inox (lucido o satinato)
> il cristallo (trasparente, extrachiaro, colorato, acidato, riflettente) > PAG. 174
Estensibilità ± 1 cm dalla misura indicata sulla conferma d’ordine
Ampiezza luce d’ingresso:
(tolleranza ± 1cm)
SENZA
MANIGLIA
40 cm
45 cm
50 cm
57 cm
64 cm
67 cm
Sono disponibili lati fissi con larghezze superiori a 120 cm con
imballo speciale, preventivo a richiesta.
APERTURA ELETTRONICA Supplemento di prezzo
A
R
B
A
T
A
X
5
8
5
9
A
R
B
A
T
A
X
Tutti i componenti del sistema sono
posizionati all’interno dei profili della cabina
e quindi completamente invisibili.
Predisposizione:
È necessario predisporre solo una
connessione alla corrente a 12v nella
posizione indicata in figura, sulla parete
opposta rispetto al pulsante di apertura.
Sicurezza:
La porta è sempre libera, quindi sempre apribile senza sforzo,
in caso di eventuali guasti o mancanza di corrente, anche nella
versione priva di maniglia. La scheda elettronica è dotata anche di
sistema di sicurezza anti-schiacciamento che in caso di blocco della
porta disattiva il motore.
