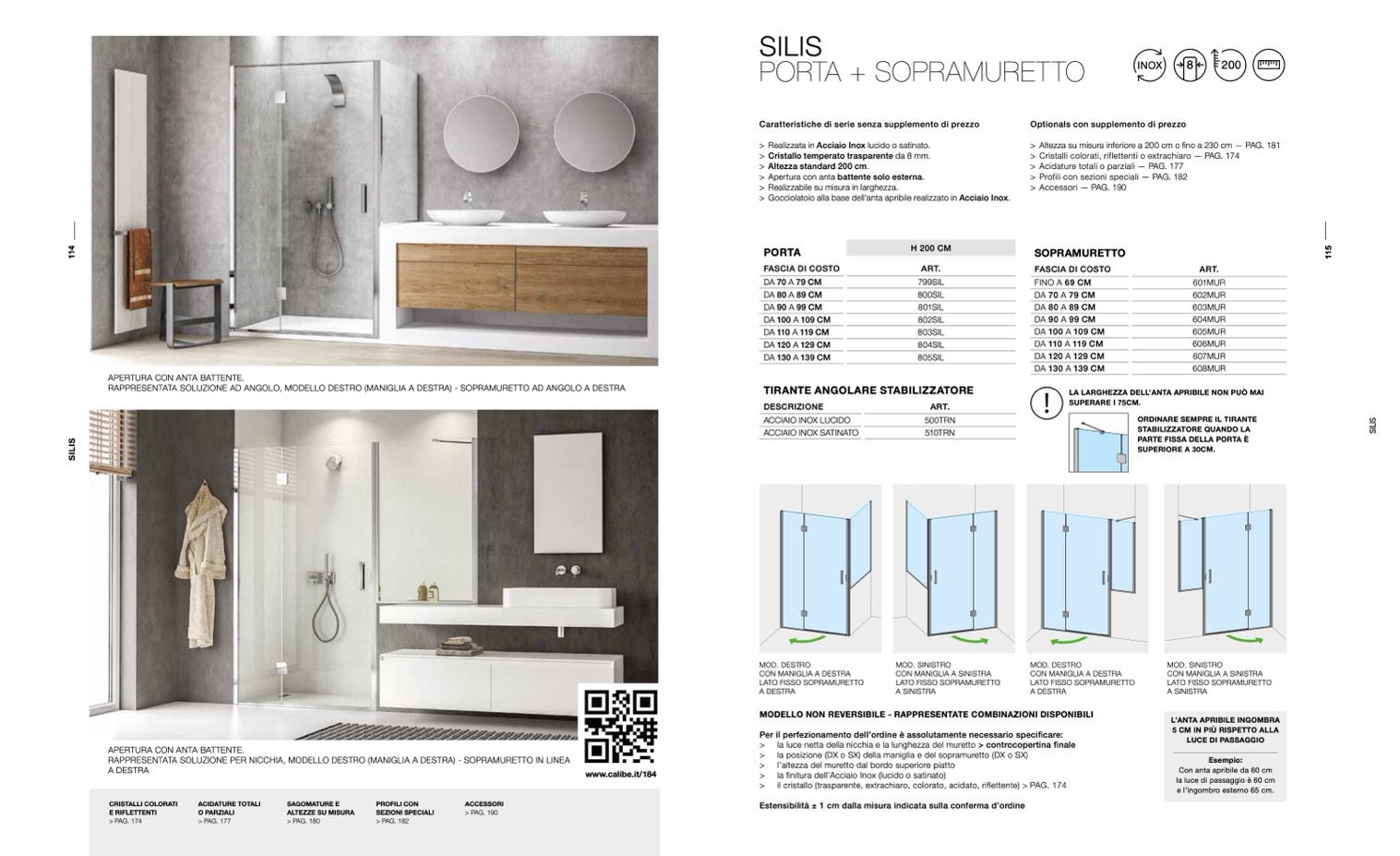

APERTURA CON ANTA BATTENTE.
RAPPRESENTATA SOLUZIONE AD ANGOLO, MODELLO DESTRO (MANIGLIA A DESTRA) - SOPRAMURETTO AD ANGOLO A DESTRA
TIRANTE ANGOLARE STABILIZZATORE
LA LARGHEZZA DELL’ANTA APRIBILE NON PUÒ MAI
SUPERARE I 75CM.
APERTURA CON ANTA BATTENTE.
RAPPRESENTATA SOLUZIONE PER NICCHIA, MODELLO DESTRO (MANIGLIA A DESTRA) - SOPRAMURETTO IN LINEA
A DESTRA
www.calibe.it/184
MODELLO NON REVERSIBILE - RAPPRESENTATE COMBINAZIONI DISPONIBILI
Per il perfezionamento dell’ordine è assolutamente necessario specificare:
> la luce netta della nicchia e la lunghezza del muretto > controcopertina finale
> la posizione (DX o SX) della maniglia e del sopramuretto (DX o SX)
> l’altezza del muretto dal bordo superiore piatto
> la finitura dell’Acciaio Inox (lucido o satinato)
> il cristallo (trasparente, extrachiaro, colorato, acidato, riflettente) > PAG. 174
CRISTALLI COLORATI
E RIFLETTENTI
> PAG. 174
ACIDATURE TOTALI
O PARZIALI
> PAG. 177
SAGOMATURE E
ALTEZZE SU MISURA
> PAG. 180
PROFILI CON
SEZIONI SPECIALI
> PAG. 182
ACCESSORI
> PAG. 190
Estensibilità ± 1 cm dalla misura indicata sulla conferma d’ordine
SILIS
PORTA + SOPRAMURETTO
INOX
8
200
Caratteristiche di serie senza supplemento di prezzo
> Realizzata in Acciaio Inox lucido o satinato.
> Cristallo temperato trasparente da 8 mm.
> Altezza standard 200 cm.
> Apertura con anta battente solo esterna.
> Realizzabile su misura in larghezza.
> Gocciolatoio alla base dell'anta apribile realizzato in Acciaio Inox.
Optionals con supplemento di prezzo
> Altezza su misura inferiore a 200 cm o fino a 230 cm — PAG. 181
> Cristalli colorati, riflettenti o extrachiaro — PAG. 174
> Acidature totali o parziali — PAG. 177
> Profili con sezioni speciali — PAG. 182
PORTA
FASCIA DI COSTO
DA 70 A 79 CM
DA 80 A 89 CM
DA 90 A 99 CM
DA 100 A 109 CM
DA 110 A 119 CM
DA 120 A 129 CM
DA 130 A 139 CM
H 200 CM
ART.
799SIL
800SIL
801SIL
802SIL
803SIL
804SIL
805SIL
> Accessori — PAG. 190
SOPRAMURETTO
FASCIA DI COSTO
FINO A 69 CM
DA 70 A 79 CM
DA 80 A 89 CM
DA 90 A 99 CM
DA 100 A 109 CM
DA 110 A 119 CM
DA 120 A 129 CM
DA 130 A 139 CM
ART.
601MUR
602MUR
603MUR
604MUR
605MUR
606MUR
607MUR
608MUR
DESCRIZIONE
ACCIAIO INOX LUCIDO
ACCIAIO INOX SATINATO
ART.
500TRN
510TRN
ORDINARE SEMPRE IL TIRANTE
STABILIZZATORE QUANDO LA
PARTE FISSA DELLA PORTA È
SUPERIORE A 30CM.
S
I
L
I
S
1
1
4
S
I
L
I
S
1
1
5
MOD. DESTRO
CON MANIGLIA A DESTRA
LATO FISSO SOPRAMURETTO
A DESTRA
MOD. SINISTRO
CON MANIGLIA A SINISTRA
LATO FISSO SOPRAMURETTO
A SINISTRA
MOD. DESTRO
CON MANIGLIA A DESTRA
LATO FISSO SOPRAMURETTO
A DESTRA
MOD. SINISTRO
CON MANIGLIA A SINISTRA
LATO FISSO SOPRAMURETTO
A SINISTRA
L’ANTA APRIBILE INGOMBRA
5 CM IN PIÙ RISPETTO ALLA
LUCE DI PASSAGGIO
Esempio:
Con anta apribile da 60 cm
la luce di passaggio è 60 cm
e l’ingombro esterno 65 cm.
