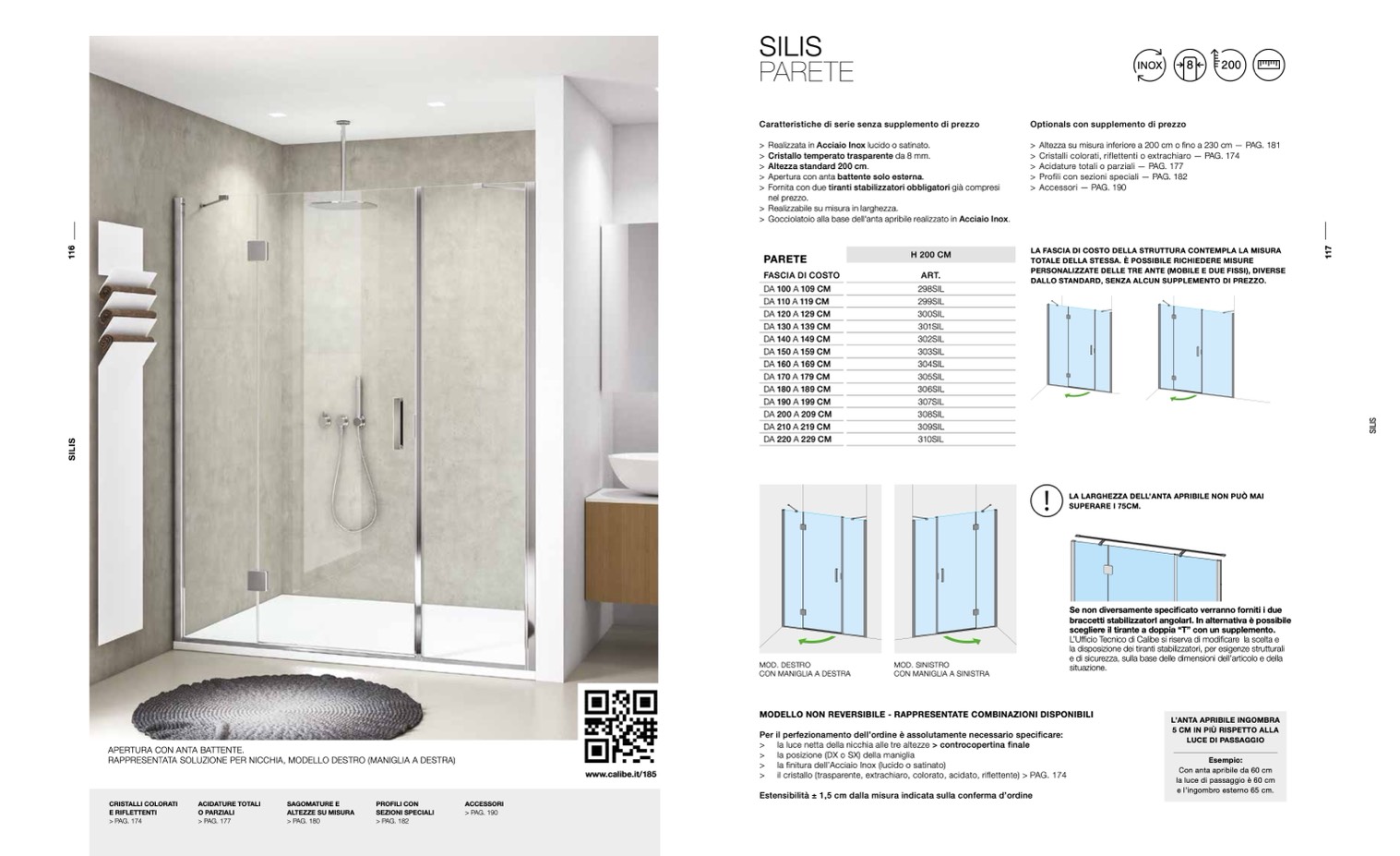

APERTURA CON ANTA BATTENTE.
RAPPRESENTATA SOLUZIONE PER NICCHIA, MODELLO DESTRO (MANIGLIA A DESTRA)
MODELLO NON REVERSIBILE - RAPPRESENTATE COMBINAZIONI DISPONIBILI
Per il perfezionamento dell’ordine è assolutamente necessario specificare:
> la luce netta della nicchia alle tre altezze > controcopertina finale
> la posizione (DX o SX) della maniglia
> la finitura dell’Acciaio Inox (lucido o satinato)
> il cristallo (trasparente, extrachiaro, colorato, acidato, riflettente) > PAG. 174
Estensibilità ± 1,5 cm dalla misura indicata sulla conferma d’ordine
L’ANTA APRIBILE INGOMBRA
5 CM IN PIÙ RISPETTO ALLA
LUCE DI PASSAGGIO
Esempio:
Con anta apribile da 60 cm
la luce di passaggio è 60 cm
e l’ingombro esterno 65 cm.
CRISTALLI COLORATI
E RIFLETTENTI
> PAG. 174
ACIDATURE TOTALI
O PARZIALI
> PAG. 177
SAGOMATURE E
ALTEZZE SU MISURA
> PAG. 180
PROFILI CON
SEZIONI SPECIALI
> PAG. 182
ACCESSORI
> PAG. 190
www.calibe.it/185
SILIS
PARETE
INOX
8
200
Caratteristiche di serie senza supplemento di prezzo
> Realizzata in Acciaio Inox lucido o satinato.
> Cristallo temperato trasparente da 8 mm.
> Altezza standard 200 cm.
> Apertura con anta battente solo esterna.
> Fornita con due tiranti stabilizzatori obbligatori già compresi
nel prezzo.
> Realizzabile su misura in larghezza.
> Gocciolatoio alla base dell'anta apribile realizzato in Acciaio Inox.
Optionals con supplemento di prezzo
> Altezza su misura inferiore a 200 cm o fino a 230 cm — PAG. 181
> Cristalli colorati, riflettenti o extrachiaro — PAG. 174
> Acidature totali o parziali — PAG. 177
> Profili con sezioni speciali — PAG. 182
> Accessori — PAG. 190
LA FASCIA DI COSTO DELLA STRUTTURA CONTEMPLA LA MISURA
TOTALE DELLA STESSA. È POSSIBILE RICHIEDERE MISURE
PERSONALIZZATE DELLE TRE ANTE (MOBILE E DUE FISSI), DIVERSE
DALLO STANDARD, SENZA ALCUN SUPPLEMENTO DI PREZZO.
PARETE
FASCIA DI COSTO
DA100A109CM
DA110A119CM
DA120A129CM
DA130A139CM
DA140A149CM
DA150A159CM
DA160A169CM
DA170A179CM
DA180A189CM
DA190A199CM
DA 200 A 209 CM
DA 210 A 219 CM
DA 220 A 229 CM
H 200 CM
ART.
298SIL
299SIL
300SIL
301SIL
302SIL
303SIL
304SIL
305SIL
306SIL
307SIL
308SIL
309SIL
310SIL
S
I
L
I
S
1
1
6
S
I
L
I
S
1
1
7
MOD. DESTRO
CON MANIGLIA A DESTRA
MOD. SINISTRO
CON MANIGLIA A SINISTRA
LA LARGHEZZA DELL’ANTA APRIBILE NON PUÒ MAI
SUPERARE I 75CM.
Se non diversamente specificato verranno forniti i due
braccetti stabilizzatorI angolarI. In alternativa è possibile
scegliere il tirante a doppia “T” con un supplemento.
L’Ufficio Tecnico di Calibe si riserva di modificare la scelta e
la disposizione dei tiranti stabilizzatori, per esigenze strutturali
e di sicurezza, sulla base delle dimensioni dell’articolo e della
situazione.
