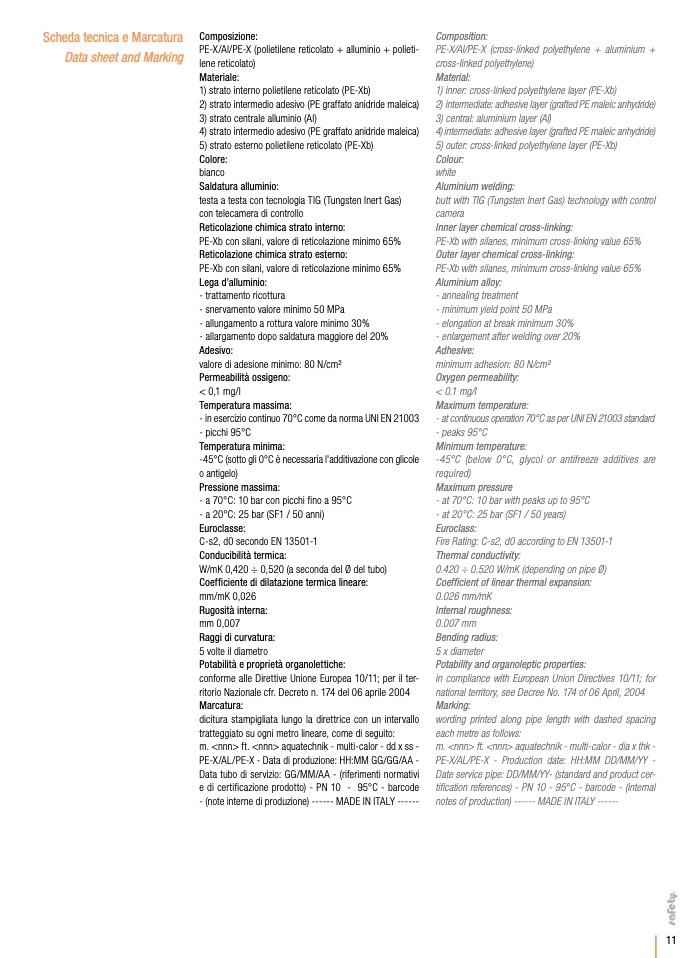

Scheda tecnica e Marcatura

Data sheet and Marking

Composizione:

PE-X/Al/PE-X (polietilene reticolato + alluminio + polieti-

lene reticolato)

Materiale:

1) strato interno polietilene reticolato (PE-Xb)

2) strato intermedio adesivo (PE graffato anidride maleica)

3) strato centrale alluminio (Al)

4) strato intermedio adesivo (PE graffato anidride maleica)

5) strato esterno polietilene reticolato (PE-Xb)

Colore:

bianco

Saldatura alluminio:

testa a testa con tecnologia TIG (Tungsten Inert Gas)

con telecamera di controllo

Reticolazione chimica strato interno:

PE-Xb con silani, valore di reticolazione minimo 65%

Reticolazione chimica strato esterno:

PE-Xb con silani, valore di reticolazione minimo 65%

Lega d’alluminio:

- trattamento ricottura

- snervamento valore minimo 50 MPa

- allungamento a rottura valore minimo 30%

- allargamento dopo saldatura maggiore del 20%

Adesivo:

valore di adesione minimo: 80 N/cm2

Permeabilità ossigeno:

< 0,1 mg/l

Temperatura massima:

- in esercizio continuo 70°C come da norma UNI EN 21003

- picchi 95°C

Temperatura minima:

-45°C (sotto gli 0°C è necessaria l'additivazione con glicole

o antigelo)

Pressione massima:

- a 70°C: 10 bar con picchi fino a 95°C

- a 20°C: 25 bar (SF1 / 50 anni)

Euroclasse:

C-s2, d0 secondo EN 13501-1

Conducibilità termica:

W/mK 0,420 ÷ 0,520 (a seconda del Ø del tubo)

Coefficiente di dilatazione termica lineare:

mm/mK 0,026

Rugosità interna:

mm 0,007

Raggi di curvatura:

5 volte il diametro

Potabilità e proprietà organolettiche:

conforme alle Direttive Unione Europea 10/11; per il ter-

ritorio Nazionale cfr. Decreto n. 174 del 06 aprile 2004

Marcatura:

dicitura stampigliata lungo la direttrice con un intervallo

tratteggiato su ogni metro lineare, come di seguito:

m. <nnn> ft. <nnn> aquatechnik - multi-calor - dd x ss -

PE-X/AL/PE-X - Data di produzione: HH:MM GG/GG/AA -

Data tubo di servizio: GG/MM/AA - (riferimenti normativi

e di certificazione prodotto) - PN 10 - 95°C - barcode

- (note interne di produzione) ------ MADE IN ITALY ------

Composition:

PE-X/Al/PE-X (cross-linked polyethylene + aluminium +

cross-linked polyethylene)

Material:

1) inner: cross-linked polyethylene layer (PE-Xb)

2) intermediate: adhesive layer (grafted PE maleic anhydride)

3) central: aluminium layer (Al)

4) intermediate: adhesive layer (grafted PE maleic anhydride)

5) outer: cross-linked polyethylene layer (PE-Xb)

Colour:

white

Aluminium welding:

butt with TIG (Tungsten Inert Gas) technology with control

camera

Inner layer chemical cross-linking:

PE-Xb with silanes, minimum cross-linking value 65%

Outer layer chemical cross-linking:

PE-Xb with silanes, minimum cross-linking value 65%

Aluminium alloy:

- annealing treatment

- minimum yield point 50 MPa

- elongation at break minimum 30%

- enlargement after welding over 20%

Adhesive:

minimum adhesion: 80 N/cm2

Oxygen permeability:

< 0.1 mg/l

Maximum temperature:

- at continuous operation 70°C as per UNI EN 21003 standard

- peaks 95°C

Minimum temperature:

-45°C (below 0°C, glycol or antifreeze additives are

required)

Maximum pressure

- at 70°C: 10 bar with peaks up to 95°C

- at 20°C: 25 bar (SF1 / 50 years)

Euroclass:

Fire Rating: C-s2, d0 according to EN 13501-1

Thermal conductivity:

0.420 ÷ 0.520 W/mK (depending on pipe Ø)

Coefficient of linear thermal expansion:

0.026 mm/mK

Internal roughness:

0.007 mm

Bending radius:

5 x diameter

Potability and organoleptic properties:

in compliance with European Union Directives 10/11; for

national territory, see Decree No. 174 of 06 April, 2004

Marking:

wording printed along pipe length with dashed spacing

each metre as follows:

m. <nnn> ft. <nnn> aquatechnik - multi-calor - dia x thk -

PE-X/AL/PE-X - Production date: HH:MM DD/MM/YY -

Date service pipe: DD/MM/YY- (standard and product cer-

tification references) - PN 10 - 95°C - barcode - (internal

notes of production) ------ MADE IN ITALY ------
