Curve di regressione

secondo ISO 9080

ISO 9080 Regression

curves

Il valore di sforzo massimo che il materiale può sopportare

a 20°C, estrapolato ad un tempo convenzionale di 50 anni,

è determinato mediante prove di resistenza alla pressione

interna eseguite su tubi per oltre 10000 ore (più di un anno)

secondo la norma ISO 9080/DIN 16788.

Le prove vengono condotte a diverse temperature allo

scopo di accelerare i fenomeni di cedimento per “creep”,

sottoponendo i campioni a diverse pressioni e valutando il

tempo necessario a provocare la rottura del tubo.

I valori del seguente grafico sono estrapolati dal rapporto

di prova N°. B477/14 eseguito da IMA Dresden, istituto ac-

creditato da DVGW, DIN CERTCO, DIBt e ISO 17025.

Queste curve consentono di determinare le condizioni di

esercizio (pressioni e temperatura) correlate a un’aspetta-

tiva di vita.

60

50

The maximum stress that the material can withstand at

20°C, extrapolated to an established period of 50 years, is

determined by internal pressure resistance tests performed

on pipes for over 10,000 hours (greater than a year) accord-

ing to the ISO 9080/DIN 16788 standard.

Testing is carried out at different temperatures in order

to accelerate creep behaviour, subjecting the samples

to different pressures and evaluating the time required to

break the pipe. The values shown in the following graph

are extrapolated from test report No. B477/14 performed

by IMA Dresden, an organisation accredited by DVGW, DIN

CERTCO, DIBt and ISO 17025.

These curves allow the determination of the operating con-

ditions (pressures and temperatures) related to the expect-

ed lifetime of the product.

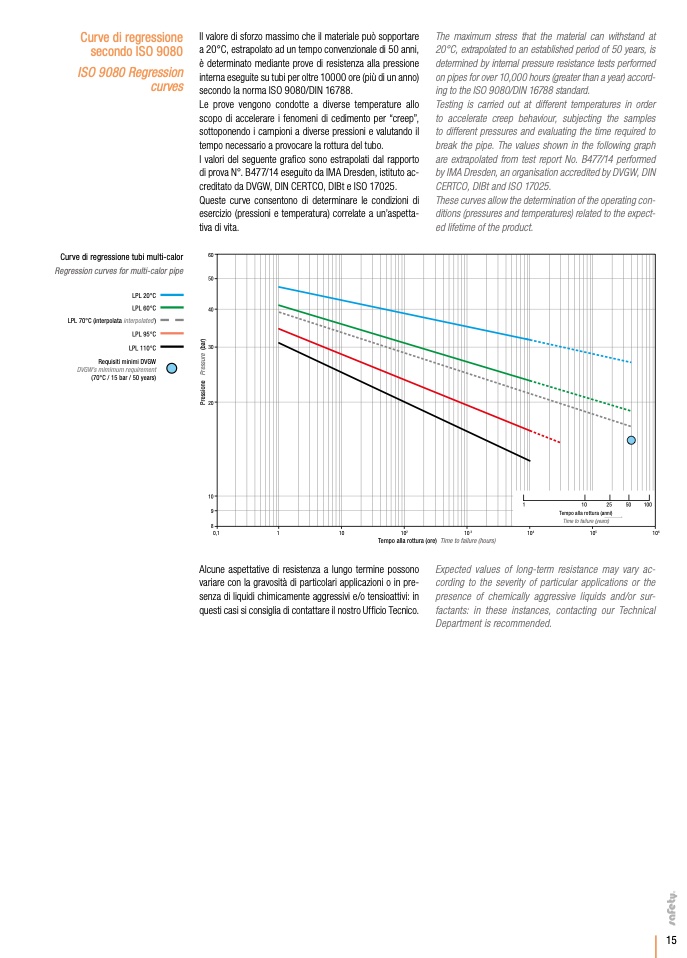

Curve di regressione tubi multi-calor

Regression curves for multi-calor pipe

LPL 20°C

1

10

25

50

100

Tempo alla rottura (anni)

Time to failure (years)

LPL 60°C

40

LPL 70°C (interpolata interpolated )

LPL 95°C

LPL 110°C

30

Requisiti minimi DVGW

DVGW’s mimimum requirement

(70°C / 15 bar / 50 years)

20

10

9

8

0,1

1

10

10

2

10

3

10

4

10

5

10

6

Tempo alla rottura (ore) Time to failure (hours)

Alcune aspettative di resistenza a lungo termine possono

variare con la gravosità di particolari applicazioni o in pre-

senza di liquidi chimicamente aggressivi e/o tensioattivi: in

questi casi si consiglia di contattare il nostro Ufficio Tecnico.

Expected values of long-term resistance may vary ac-

cording to the severity of particular applications or the

presence of chemically aggressive liquids and/or sur-

factants: in these instances, contacting our Technical

Department is recommended.

15

P

r

e

s

s

i

o

n

e

P

r

e

s

s

u

r

e

(

b

a

r

)
