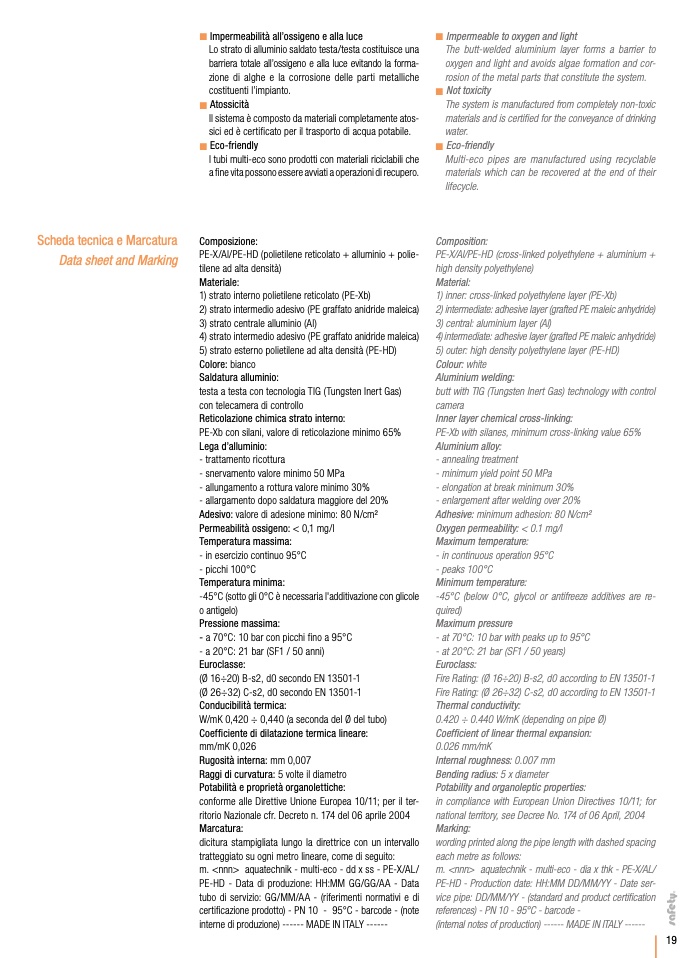

Scheda tecnica e Marcatura

Data sheet and Marking



Impermeabilità all’ossigeno e alla luce

Lo strato di alluminio saldato testa/testa costituisce una

barriera totale all’ossigeno e alla luce evitando la forma-

zione di alghe e la corrosione delle parti metalliche

costituenti l’impianto.



Atossicità

Il sistema è composto da materiali completamente atos-

sici ed è certificato per il trasporto di acqua potabile.



Eco-friendly

I tubi multi-eco sono prodotti con materiali riciclabili che

a fine vita possono essere avviati a operazioni di recupero.

Composizione:

PE-X/Al/PE-HD (polietilene reticolato + alluminio + polie-

tilene ad alta densità)

Materiale:

1) strato interno polietilene reticolato (PE-Xb)

2) strato intermedio adesivo (PE graffato anidride maleica)

3) strato centrale alluminio (Al)

4) strato intermedio adesivo (PE graffato anidride maleica)

5) strato esterno polietilene ad alta densità (PE-HD)

Colore: bianco

Saldatura alluminio:

testa a testa con tecnologia TIG (Tungsten Inert Gas)

con telecamera di controllo

Reticolazione chimica strato interno:

PE-Xb con silani, valore di reticolazione minimo 65%

Lega d’alluminio:

- trattamento ricottura

- snervamento valore minimo 50 MPa

- allungamento a rottura valore minimo 30%

- allargamento dopo saldatura maggiore del 20%

Adesivo: valore di adesione minimo: 80 N/cm2

Permeabilità ossigeno: < 0,1 mg/l

Temperatura massima:

- in esercizio continuo 95°C

- picchi 100°C

Temperatura minima:

-45°C (sotto gli 0°C è necessaria l'additivazione con glicole

o antigelo)

Pressione massima:

- a 70°C: 10 bar con picchi fino a 95°C

- a 20°C: 21 bar (SF1 / 50 anni)

Euroclasse:

(Ø 16÷20) B-s2, d0 secondo EN 13501-1

(Ø 26÷32) C-s2, d0 secondo EN 13501-1

Conducibilità termica:

W/mK 0,420 ÷ 0,440 (a seconda del Ø del tubo)

Coefficiente di dilatazione termica lineare:

mm/mK 0,026

Rugosità interna: mm 0,007

Raggi di curvatura: 5 volte il diametro

Potabilità e proprietà organolettiche:

conforme alle Direttive Unione Europea 10/11; per il ter-

ritorio Nazionale cfr. Decreto n. 174 del 06 aprile 2004

Marcatura:

dicitura stampigliata lungo la direttrice con un intervallo

tratteggiato su ogni metro lineare, come di seguito:

m. <nnn> aquatechnik - multi-eco - dd x ss - PE-X/AL/

PE-HD - Data di produzione: HH:MM GG/GG/AA - Data

tubo di servizio: GG/MM/AA - (riferimenti normativi e di

certificazione prodotto) - PN 10 - 95°C - barcode - (note

interne di produzione) ------ MADE IN ITALY ------



Impermeable to oxygen and light

The butt-welded aluminium layer forms a barrier to

oxygen and light and avoids algae formation and cor-

rosion of the metal parts that constitute the system.



Not toxicity

The system is manufactured from completely non-toxic

materials and is certified for the conveyance of drinking

water.



Eco-friendly

Multi-eco pipes are manufactured using recyclable

materials which can be recovered at the end of their

lifecycle.

Composition:

PE-X/Al/PE-HD (cross-linked polyethylene + aluminium +

high density polyethylene)

Material:

1) inner: cross-linked polyethylene layer (PE-Xb)

2) intermediate: adhesive layer (grafted PE maleic anhydride)

3) central: aluminium layer (Al)

4) intermediate: adhesive layer (grafted PE maleic anhydride)

5) outer: high density polyethylene layer (PE-HD)

Colour: white

Aluminium welding:

butt with TIG (Tungsten Inert Gas) technology with control

camera

Inner layer chemical cross-linking:

PE-Xb with silanes, minimum cross-linking value 65%

Aluminium alloy:

- annealing treatment

- minimum yield point 50 MPa

- elongation at break minimum 30%

- enlargement after welding over 20%

Adhesive: minimum adhesion: 80 N/cm2

Oxygen permeability: < 0.1 mg/l

Maximum temperature:

- in continuous operation 95°C

- peaks 100°C

Minimum temperature:

-45°C (below 0°C, glycol or antifreeze additives are re-

quired)

Maximum pressure

- at 70°C: 10 bar with peaks up to 95°C

- at 20°C: 21 bar (SF1 / 50 years)

Euroclass:

Fire Rating: (Ø 16÷20) B-s2, d0 according to EN 13501-1

Fire Rating: (Ø 26÷32) C-s2, d0 according to EN 13501-1

Thermal conductivity:

0.420 ÷ 0.440 W/mK (depending on pipe Ø)

Coefficient of linear thermal expansion:

0.026 mm/mK

Internal roughness: 0.007 mm

Bending radius: 5 x diameter

Potability and organoleptic properties:

in compliance with European Union Directives 10/11; for

national territory, see Decree No. 174 of 06 April, 2004

Marking:

wording printed along the pipe length with dashed spacing

each metre as follows:

m. <nnn> aquatechnik - multi-eco - dia x thk - PE-X/AL/

PE-HD - Production date: HH:MM DD/MM/YY - Date ser-

vice pipe: DD/MM/YY - (standard and product certification

references) - PN 10 - 95°C - barcode -

(internal notes of production) ------ MADE IN ITALY ------
