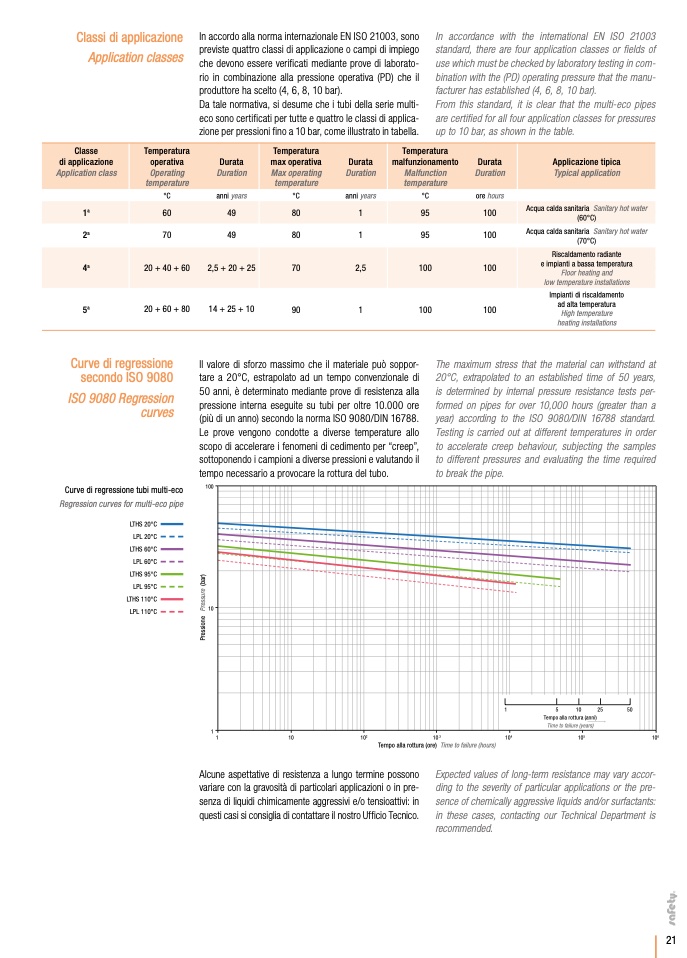

Classi di applicazione

Application classes

°C

1

a

60

2

a

70

4

a

20 + 40 + 60

5

a

20 + 60 + 80

Curve di regressione

secondo ISO 9080

ISO 9080 Regression

curves

Curve di regressione tubi multi-eco

Regression curves for multi-eco pipe

LTHS 20°C

LPL 20°C

LTHS 60°C

LPL 60°C

LTHS 95°C

LPL 95°C

LTHS 110°C

LPL 110°C

In accordo alla norma internazionale EN ISO 21003, sono

previste quattro classi di applicazione o campi di impiego

che devono essere verificati mediante prove di laborato-

rio in combinazione alla pressione operativa (PD) che il

produttore ha scelto (4, 6, 8, 10 bar).

Da tale normativa, si desume che i tubi della serie multi-

eco sono certificati per tutte e quattro le classi di applica-

zione per pressioni fino a 10 bar, come illustrato in tabella.

In accordance with the international EN ISO 21003

standard, there are four application classes or fields of

use which must be checked by laboratory testing in com-

bination with the (PD) operating pressure that the manu-

facturer has established (4, 6, 8, 10 bar).

From this standard, it is clear that the multi-eco pipes

are certified for all four application classes for pressures

up to 10 bar, as shown in the table.

Classe

di applicazione

Application class

Temperatura

operativa

Durata

Operating

Duration

temperature

Temperatura

max operativa

Durata

Max operating

Duration

temperature

Temperatura

malfunzionamento

Durata

Malfunction

Duration

temperature

Applicazione tipica

Typical application

anni years

°C

49

80

49

80

2,5 + 20 + 25

70

14 + 25 + 10

90

anni years

°C

1

95

100

1

95

100

2,5

100

100

1

100

100

ore hours

Acqua calda sanitaria Sanitary hot water

(60°C)

Acqua calda sanitaria Sanitary hot water

(70°C)

Riscaldamento radiante

e impianti a bassa temperatura

Floor heating and

low temperature installations

Impianti di riscaldamento

ad alta temperatura

High temperature

heating installations

Il valore di sforzo massimo che il materiale può soppor-

tare a 20°C, estrapolato ad un tempo convenzionale di

50 anni, è determinato mediante prove di resistenza alla

pressione interna eseguite su tubi per oltre 10.000 ore

(più di un anno) secondo la norma ISO 9080/DIN 16788.

Le prove vengono condotte a diverse temperature allo

scopo di accelerare i fenomeni di cedimento per “creep”,

sottoponendo i campioni a diverse pressioni e valutando il

tempo necessario a provocare la rottura del tubo.

100

10

The maximum stress that the material can withstand at

20°C, extrapolated to an established time of 50 years,

is determined by internal pressure resistance tests per-

formed on pipes for over 10,000 hours (greater than a

year) according to the ISO 9080/DIN 16788 standard.

Testing is carried out at different temperatures in order

to accelerate creep behaviour, subjecting the samples

to different pressures and evaluating the time required

to break the pipe.

1

5

10

25

50

Tempo alla rottura (anni)

Time to failure (years)

1

1

10

10

2

10

3

10

4

10

5

10

6

Tempo alla rottura (ore) Time to failure (hours)

Alcune aspettative di resistenza a lungo termine possono

variare con la gravosità di particolari applicazioni o in pre-

senza di liquidi chimicamente aggressivi e/o tensioattivi: in

questi casi si consiglia di contattare il nostro Ufficio Tecnico.

Expected values of long-term resistance may vary accor-

ding to the severity of particular applications or the pre-

sence of chemically aggressive liquids and/or surfactants:

in these cases, contacting our Technical Department is

recommended.
