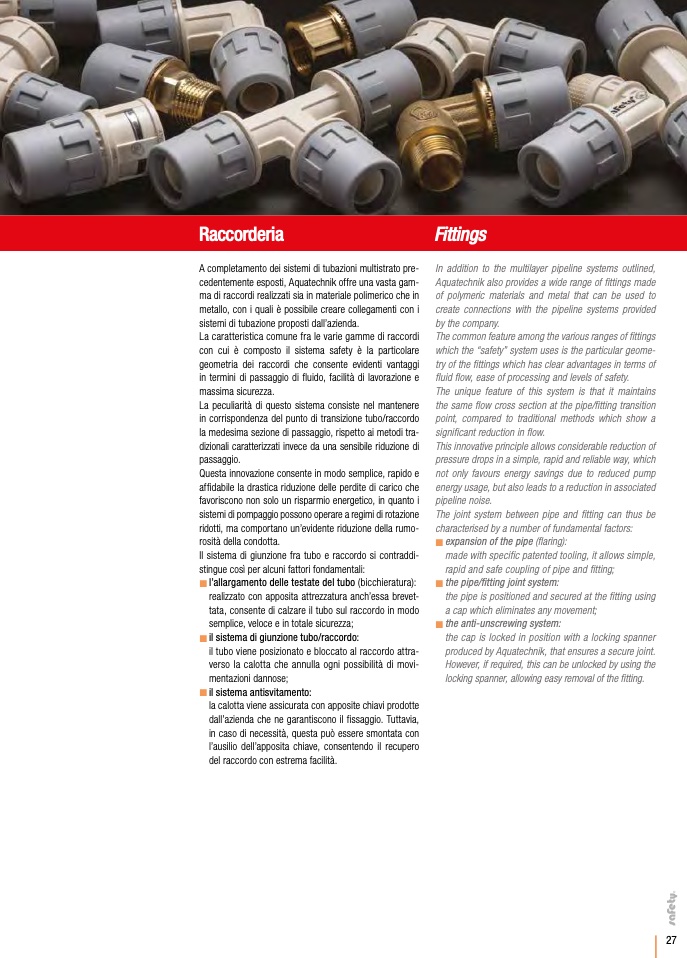

Raccorderia Fittings
Raccorderia
Fittings
A completamento dei sistemi di tubazioni multistrato pre-
cedentemente esposti, Aquatechnik offre una vasta gam-
ma di raccordi realizzati sia in materiale polimerico che in
metallo, con i quali è possibile creare collegamenti con i
sistemi di tubazione proposti dall’azienda.
La caratteristica comune fra le varie gamme di raccordi
con cui è composto il sistema safety è la particolare
geometria dei raccordi che consente evidenti vantaggi
in termini di passaggio di fluido, facilità di lavorazione e
massima sicurezza.
La peculiarità di questo sistema consiste nel mantenere
in corrispondenza del punto di transizione tubo/raccordo
la medesima sezione di passaggio, rispetto ai metodi tra-
dizionali caratterizzati invece da una sensibile riduzione di
passaggio.
Questa innovazione consente in modo semplice, rapido e
affidabile la drastica riduzione delle perdite di carico che
favoriscono non solo un risparmio energetico, in quanto i
sistemi di pompaggio possono operare a regimi di rotazione
ridotti, ma comportano un’evidente riduzione della rumo-
rosità della condotta.
Il sistema di giunzione fra tubo e raccordo si contraddi-
stingue così per alcuni fattori fondamentali:
l’allargamento delle testate del tubo (bicchieratura):
realizzato con apposita attrezzatura anch’essa brevet-
tata, consente di calzare il tubo sul raccordo in modo
semplice, veloce e in totale sicurezza;
il sistema di giunzione tubo/raccordo:
il tubo viene posizionato e bloccato al raccordo attra-
verso la calotta che annulla ogni possibilità di movi-
mentazioni dannose;
il sistema antisvitamento:
la calotta viene assicurata con apposite chiavi prodotte
dall’azienda che ne garantiscono il fissaggio. Tuttavia,
in caso di necessità, questa può essere smontata con
l’ausilio dell’apposita chiave, consentendo il recupero
del raccordo con estrema facilità.
In addition to the multilayer pipeline systems outlined,
Aquatechnik also provides a wide range of fittings made
of polymeric materials and metal that can be used to
create connections with the pipeline systems provided
by the company.
The common feature among the various ranges of fittings
which the “safety” system uses is the particular geome-
try of the fittings which has clear advantages in terms of
fluid flow, ease of processing and levels of safety.
The unique feature of this system is that it maintains
the same flow cross section at the pipe/fitting transition
point, compared to traditional methods which show a
significant reduction in flow.
This innovative principle allows considerable reduction of
pressure drops in a simple, rapid and reliable way, which
not only favours energy savings due to reduced pump
energy usage, but also leads to a reduction in associated
pipeline noise.
The joint system between pipe and fitting can thus be
characterised by a number of fundamental factors:
expansion of the pipe (flaring):
made with specific patented tooling, it allows simple,
rapid and safe coupling of pipe and fitting;
the pipe/fitting joint system:
the pipe is positioned and secured at the fitting using
a cap which eliminates any movement;
the anti-unscrewing system:
the cap is locked in position with a locking spanner
produced by Aquatechnik, that ensures a secure joint.
However, if required, this can be unlocked by using the
locking spanner, allowing easy removal of the fitting.
