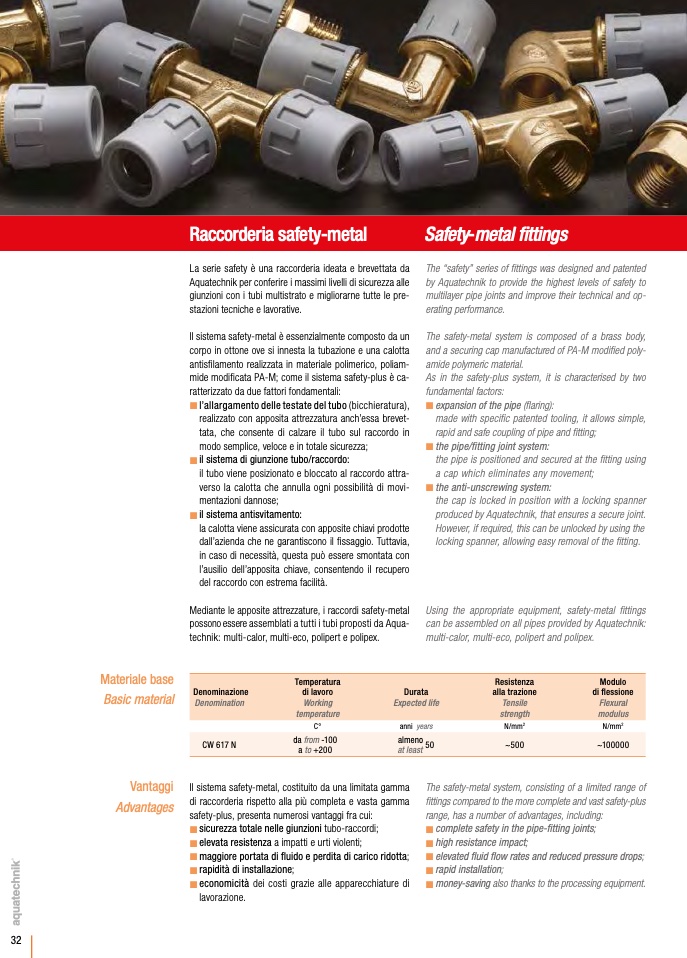

Raccorderia Fittings
Raccorderia safety-metal
Safety-metal fittings
Materiale base
Basic material
Vantaggi
Advantages
C°
anni years
N/mm
2
N/mm
2
La serie safety è una raccorderia ideata e brevettata da
Aquatechnik per conferire i massimi livelli di sicurezza alle
giunzioni con i tubi multistrato e migliorarne tutte le pre-
stazioni tecniche e lavorative.
ll sistema safety-metal è essenzialmente composto da un
corpo in ottone ove si innesta la tubazione e una calotta
antisfilamento realizzata in materiale polimerico, poliam-
mide modificata PA-M; come il sistema safety-plus è ca-
ratterizzato da due fattori fondamentali:
l’allargamento delle testate del tubo (bicchieratura),
realizzato con apposita attrezzatura anch’essa brevet-
tata, che consente di calzare il tubo sul raccordo in
modo semplice, veloce e in totale sicurezza;
il sistema di giunzione tubo/raccordo:
il tubo viene posizionato e bloccato al raccordo attra-
verso la calotta che annulla ogni possibilità di movi-
mentazioni dannose;
il sistema antisvitamento:
la calotta viene assicurata con apposite chiavi prodotte
dall’azienda che ne garantiscono il fissaggio. Tuttavia,
in caso di necessità, questa può essere smontata con
l’ausilio dell’apposita chiave, consentendo il recupero
del raccordo con estrema facilità.
Mediante le apposite attrezzature, i raccordi safety-metal
possono essere assemblati a tutti i tubi proposti da Aqua-
technik: multi-calor, multi-eco, polipert e polipex.
The “safety” series of fittings was designed and patented
by Aquatechnik to provide the highest levels of safety to
multilayer pipe joints and improve their technical and op-
erating performance.
The safety-metal system is composed of a brass body,
and a securing cap manufactured of PA-M modified poly-
amide polymeric material.
As in the safety-plus system, it is characterised by two
fundamental factors:
expansion of the pipe (flaring):
made with specific patented tooling, it allows simple,
rapid and safe coupling of pipe and fitting;
the pipe/fitting joint system:
the pipe is positioned and secured at the fitting using
a cap which eliminates any movement;
the anti-unscrewing system:
the cap is locked in position with a locking spanner
produced by Aquatechnik, that ensures a secure joint.
However, if required, this can be unlocked by using the
locking spanner, allowing easy removal of the fitting.
Using the appropriate equipment, safety-metal fittings
can be assembled on all pipes provided by Aquatechnik:
multi-calor, multi-eco, polipert and polipex.
Temperatura
Denominazione
di lavoro
Denomination
Working
temperature
Durata
Expected life
Resistenza
alla trazione
Tensile
strength
Modulo
di flessione
Flexural
modulus
CW 617 N
da from -100
almeno
50
~500
~100000
a to +200
at least
Il sistema safety-metal, costituito da una limitata gamma
di raccorderia rispetto alla più completa e vasta gamma
safety-plus, presenta numerosi vantaggi fra cui:
sicurezza totale nelle giunzioni tubo-raccordi;
elevata resistenza a impatti e urti violenti;
maggiore portata di fluido e perdita di carico ridotta;
rapidità di installazione;
economicitàdeicostigraziealleapparecchiaturedi
The safety-metal system, consisting of a limited range of
fittings compared to the more complete and vast safety-plus
range, has a number of advantages, including:
complete safety in the pipe-fitting joints;
high resistance impact;
elevated fluid flow rates and reduced pressure drops;
rapid installation;
money-savingalsothankstotheprocessingequipment.
lavorazione.
32
