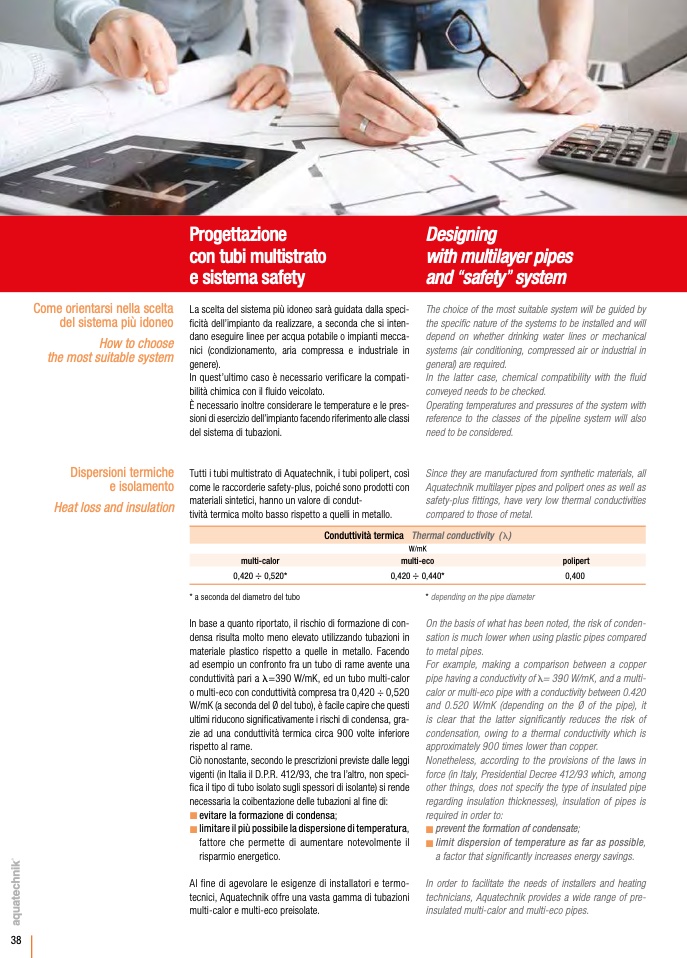

Progettazione

con tubi multistrato

e sistema safety

Designing

with multilayer pipes

and “safety” system

Come orientarsi nella scelta

del sistema più idoneo

How to choose

the most suitable system

Dispersioni termiche

e isolamento

Heat loss and insulation

La scelta del sistema più idoneo sarà guidata dalla speci-

ficità dell’impianto da realizzare, a seconda che si inten-

dano eseguire linee per acqua potabile o impianti mecca-

nici (condizionamento, aria compressa e industriale in

genere).

In quest’ultimo caso è necessario verificare la compati-

bilità chimica con il fluido veicolato.

È necessario inoltre considerare le temperature e le pres-

sioni di esercizio dell’impianto facendo riferimento alle classi

del sistema di tubazioni.

Tutti i tubi multistrato di Aquatechnik, i tubi polipert, così

come le raccorderie safety-plus, poiché sono prodotti con

materiali sintetici, hanno un valore di condut-

tività termica molto basso rispetto a quelli in metallo.

The choice of the most suitable system will be guided by

the specific nature of the systems to be installed and will

depend on whether drinking water lines or mechanical

systems (air conditioning, compressed air or industrial in

general) are required.

In the latter case, chemical compatibility with the fluid

conveyed needs to be checked.

Operating temperatures and pressures of the system with

reference to the classes of the pipeline system will also

need to be considered.

Since they are manufactured from synthetic materials, all

Aquatechnik multilayer pipes and polipert ones as well as

safety-plus fittings, have very low thermal conductivities

compared to those of metal.

Conduttività termica

Thermal conductivity ( l)

W/mK

multi-calor

0,420 ÷ 0,520*

* a seconda del diametro del tubo

In base a quanto riportato, il rischio di formazione di con-

densa risulta molto meno elevato utilizzando tubazioni in

materiale plastico rispetto a quelle in metallo. Facendo

ad esempio un confronto fra un tubo di rame avente una

conduttività pari a l=390 W/mK, ed un tubo multi-calor

o multi-eco con conduttività compresa tra 0,420 ÷ 0,520

W/mK (a seconda del Ø del tubo), è facile capire che questi

ultimi riducono significativamente i rischi di condensa, gra-

zie ad una conduttività termica circa 900 volte inferiore

rispetto al rame.

Ciò nonostante, secondo le prescrizioni previste dalle leggi

vigenti (in Italia il D.P.R. 412/93, che tra l’altro, non speci-

fica il tipo di tubo isolato sugli spessori di isolante) si rende

necessaria la coibentazione delle tubazioni al fine di:



evitare la formazione di condensa;



limitareilpiùpossibileladispersioneditemperatura,

fattore che permette di aumentare notevolmente il

risparmio energetico.

Al fine di agevolare le esigenze di installatori e termo-

tecnici, Aquatechnik offre una vasta gamma di tubazioni

multi-calor e multi-eco preisolate.

multi-eco

0,420 ÷ 0,440*

polipert

0,400

* depending on the pipe diameter

On the basis of what has been noted, the risk of conden-

sation is much lower when using plastic pipes compared

to metal pipes.

For example, making a comparison between a copper

pipe having a conductivity of l= 390 W/mK, and a multi-

calor or multi-eco pipe with a conductivity between 0.420

and 0.520 W/mK (depending on the Ø of the pipe), it

is clear that the latter significantly reduces the risk of

condensation, owing to a thermal conductivity which is

approximately 900 times lower than copper.

Nonetheless, according to the provisions of the laws in

force (in Italy, Presidential Decree 412/93 which, among

other things, does not specify the type of insulated pipe

regarding insulation thicknesses), insulation of pipes is

required in order to:



preventtheformationofcondensate;



limit dispersion of temperature as far as possible,

a factor that significantly increases energy savings.

In order to facilitate the needs of installers and heating

technicians, Aquatechnik provides a wide range of pre-

insulated multi-calor and multi-eco pipes.

38
