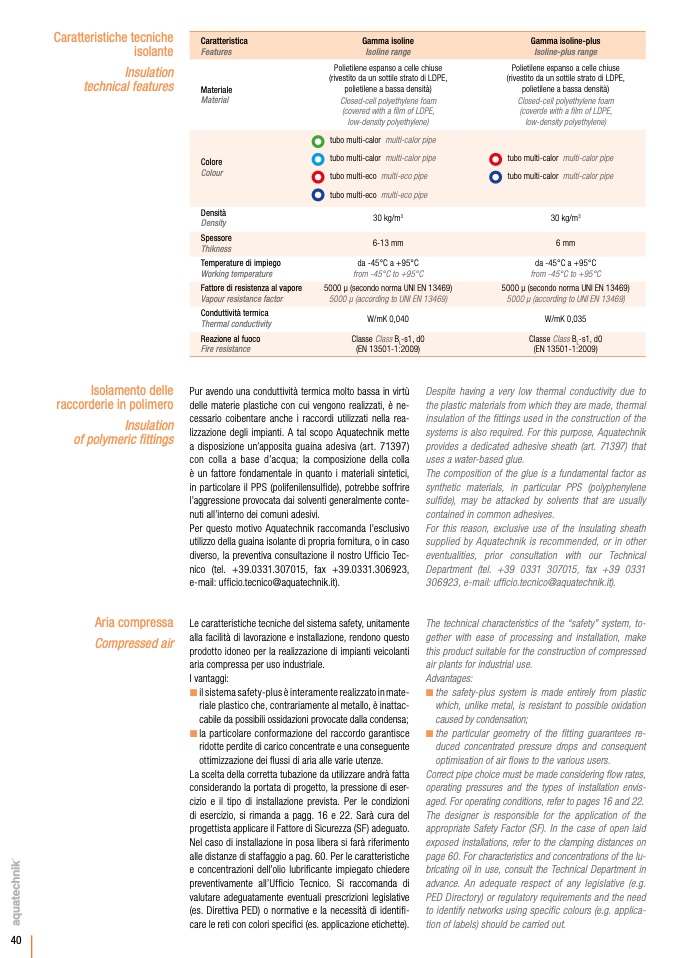

Caratteristiche tecniche

isolante

Insulation

technical features

Caratteristica

Features

Materiale

Material

Densità

Density

Temperature di impiego

Working temperature

Conduttività termica

Thermal conductivity

Gamma isoline

Isoline range

Polietilene espanso a celle chiuse

(rivestito da un sottile strato di LDPE,

polietilene a bassa densità)

Closed-cell polyethylene foam

(covered with a film of LDPE,

low-density polyethylene)

30 kg/m

da -45°C a +95°C

from -45°C to +95°C

W/mK 0,040

Colore

Colour

tubo multi-calor multi-calor pipe

tubo multi-eco multi-eco pipe

tubo multi-calor multi-calor pipe

Isolamento delle

raccorderie in polimero

Insulation

of polymeric fittings

Pur avendo una conduttività termica molto bassa in virtù

delle materie plastiche con cui vengono realizzati, è ne-

cessario coibentare anche i raccordi utilizzati nella rea-

lizzazione degli impianti. A tal scopo Aquatechnik mette

a disposizione un’apposita guaina adesiva (art. 71397)

con colla a base d’acqua; la composizione della colla

è un fattore fondamentale in quanto i materiali sintetici,

in particolare il PPS (polifenilensulfide), potrebbe soffrire

l’aggressione provocata dai solventi generalmente conte-

nuti all’interno dei comuni adesivi.

Per questo motivo Aquatechnik raccomanda l’esclusivo

utilizzo della guaina isolante di propria fornitura, o in caso

diverso, la preventiva consultazione il nostro Ufficio Tec-

nico (tel. +39.0331.307015, fax +39.0331.306923,

e-mail: ufficio.tecnico@aquatechnik.it).

Le caratteristiche tecniche del sistema safety, unitamente

alla facilità di lavorazione e installazione, rendono questo

prodotto idoneo per la realizzazione di impianti veicolanti

aria compressa per uso industriale.

I vantaggi:



ilsistemasafety-plusèinteramenterealizzatoinmate-

riale plastico che, contrariamente al metallo, è inattac-

cabile da possibili ossidazioni provocate dalla condensa;



la particolare conformazione del raccordo garantisce

ridotte perdite di carico concentrate e una conseguente

ottimizzazione dei flussi di aria alle varie utenze.

La scelta della corretta tubazione da utilizzare andrà fatta

considerando la portata di progetto, la pressione di eser-

cizio e il tipo di installazione prevista. Per le condizioni

di esercizio, si rimanda a pagg. 16 e 22. Sarà cura del

progettista applicare il Fattore di Sicurezza (SF) adeguato.

Nel caso di installazione in posa libera si farà riferimento

alle distanze di staffaggio a pag. 60. Per le caratteristiche

e concentrazioni dell’olio lubrificante impiegato chiedere

preventivamente all’Ufficio Tecnico. Si raccomanda di

valutare adeguatamente eventuali prescrizioni legislative

(es. Direttiva PED) o normative e la necessità di identifi-

care le reti con colori specifici (es. applicazione etichette).

Gamma isoline-plus

Isoline-plus range

Polietilene espanso a celle chiuse

(rivestito da un sottile strato di LDPE,

polietilene a bassa densità)

Closed-cell polyethylene foam

(coverde with a film of LDPE,

low-density polyethylene)

30 kg/m

da -45°C a +95°C

from -45°C to +95°C

W/mK 0,035

Despite having a very low thermal conductivity due to

the plastic materials from which they are made, thermal

insulation of the fittings used in the construction of the

systems is also required. For this purpose, Aquatechnik

provides a dedicated adhesive sheath (art. 71397) that

uses a water-based glue.

The composition of the glue is a fundamental factor as

synthetic materials, in particular PPS (polyphenylene

sulfide), may be attacked by solvents that are usually

contained in common adhesives.

For this reason, exclusive use of the insulating sheath

supplied by Aquatechnik is recommended, or in other

eventualities, prior consultation with our Technical

Department (tel. +39 0331 307015, fax +39 0331

306923, e-mail: ufficio.tecnico@aquatechnik.it).

The technical characteristics of the “safety” system, to-

gether with ease of processing and installation, make

this product suitable for the construction of compressed

air plants for industrial use.

Advantages:



the safety-plus system is made entirely from plastic

which, unlike metal, is resistant to possible oxidation

caused by condensation;



the particular geometry of the fitting guarantees re-

duced concentrated pressure drops and consequent

optimisation of air flows to the various users.

Correct pipe choice must be made considering flow rates,

operating pressures and the types of installation envis-

aged. For operating conditions, refer to pages 16 and 22.

The designer is responsible for the application of the

appropriate Safety Factor (SF). In the case of open laid

exposed installations, refer to the clamping distances on

page 60. For characteristics and concentrations of the lu-

bricating oil in use, consult the Technical Department in

advance. An adequate respect of any legislative (e.g.

PED Directory) or regulatory requirements and the need

to identify networks using specific colours (e.g. applica-

tion of labels) should be carried out.

Aria compressa

Compressed air

Spessore

Thikness

6-13 mm

6 mm

Fattore di resistenza al vapore

5000 μ (secondo norma UNI EN 13469)

Vapour resistance factor

5000 μ (according to UNI EN 13469)

Reazione al fuoco

Classe Class B

-s1, d0

Classe Class B

-s1, d0

Fire resistance

(EN 13501-1:2009)
