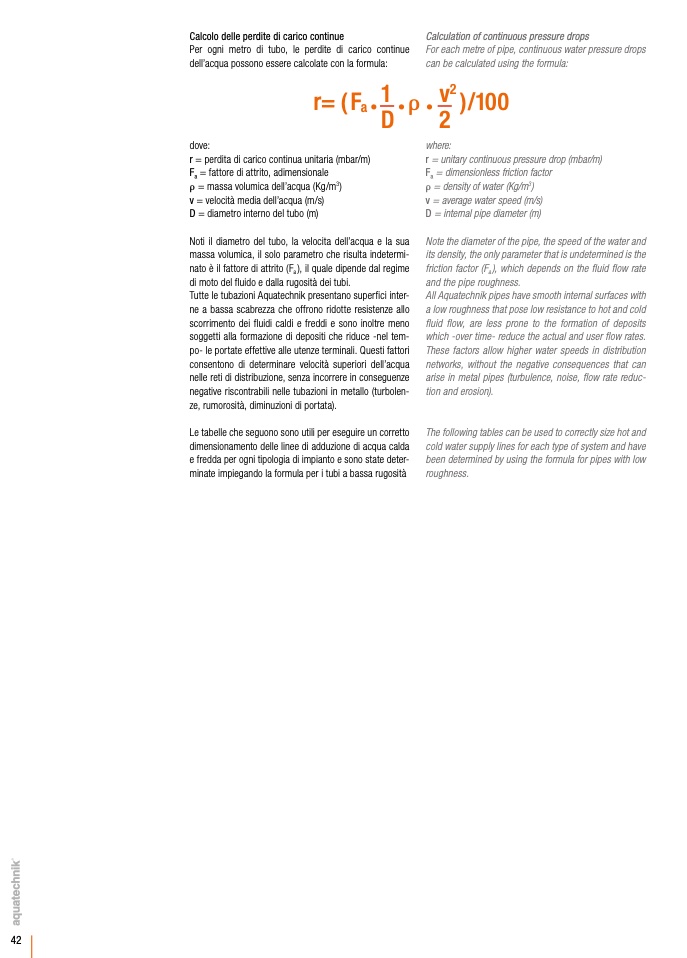

Calcolo delle perdite di carico continue

Per ogni metro di tubo, le perdite di carico continue

dell’acqua possono essere calcolate con la formula:

Calculation of continuous pressure drops

For each metre of pipe, continuous water pressure drops

can be calculated using the formula:

r= (F

a •

1

•

•

v

2

)/100

D

2

dove:

r = perdita di carico continua unitaria (mbar/m)

F

a

= fattore di attrito, adimensionale

r = massa volumica dell’acqua (Kg/m

3

)

v = velocità media dell’acqua (m/s)

D = diametro interno del tubo (m)

Noti il diametro del tubo, la velocita dell’acqua e la sua

massa volumica, il solo parametro che risulta indetermi-

nato è il fattore di attrito (F

a

), il quale dipende dal regime

di moto del fluido e dalla rugosità dei tubi.

Tutte le tubazioni Aquatechnik presentano superfici inter-

ne a bassa scabrezza che offrono ridotte resistenze allo

scorrimento dei fluidi caldi e freddi e sono inoltre meno

soggetti alla formazione di depositi che riduce -nel tem-

po- le portate effettive alle utenze terminali. Questi fattori

consentono di determinare velocità superiori dell’acqua

nelle reti di distribuzione, senza incorrere in conseguenze

negative riscontrabili nelle tubazioni in metallo (turbolen-

ze, rumorosità, diminuzioni di portata).

Le tabelle che seguono sono utili per eseguire un corretto

dimensionamento delle linee di adduzione di acqua calda

e fredda per ogni tipologia di impianto e sono state deter-

minate impiegando la formula per i tubi a bassa rugosità

where:

r = unitary continuous pressure drop (mbar/m)

F

a

= dimensionless friction factor

r = density of water (Kg/m

3

)

v = average water speed (m/s)

D = internal pipe diameter (m)

Note the diameter of the pipe, the speed of the water and

its density, the only parameter that is undetermined is the

friction factor (F

a

), which depends on the fluid flow rate

and the pipe roughness.

All Aquatechnik pipes have smooth internal surfaces with

a low roughness that pose low resistance to hot and cold

fluid flow, are less prone to the formation of deposits

which -over time- reduce the actual and user flow rates.

These factors allow higher water speeds in distribution

networks, without the negative consequences that can

arise in metal pipes (turbulence, noise, flow rate reduc-

tion and erosion).

The following tables can be used to correctly size hot and

cold water supply lines for each type of system and have

been determined by using the formula for pipes with low

roughness.
