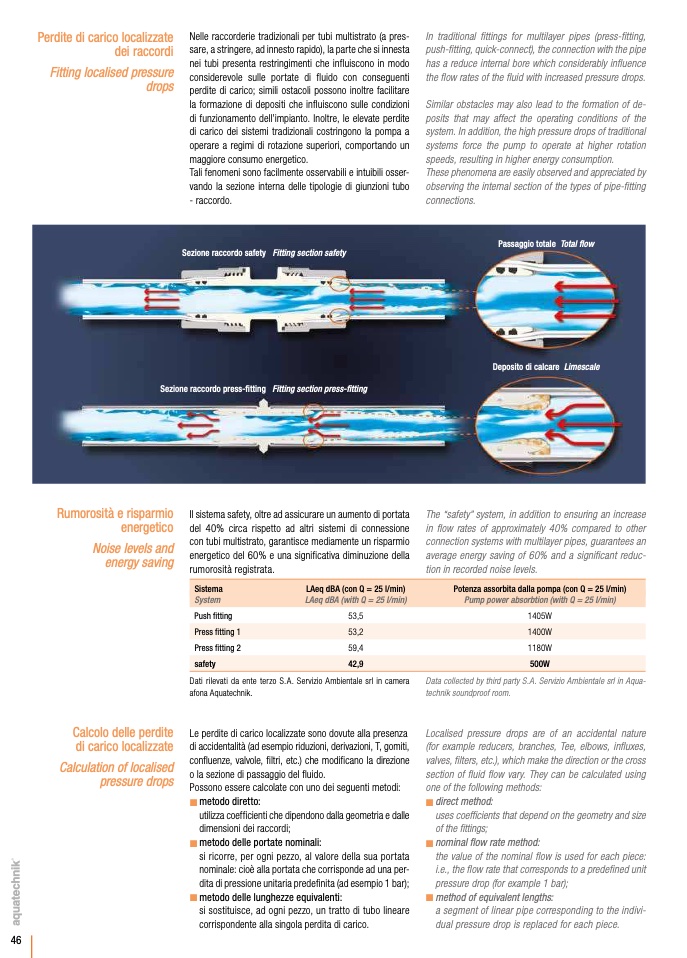

Perdite di carico localizzate
dei raccordi
Fitting localised pressure
drops
Nelle raccorderie tradizionali per tubi multistrato (a pres-
sare, a stringere, ad innesto rapido), la parte che si innesta
nei tubi presenta restringimenti che influiscono in modo
considerevole sulle portate di fluido con conseguenti
perdite di carico; simili ostacoli possono inoltre facilitare
la formazione di depositi che influiscono sulle condizioni
di funzionamento dell’impianto. Inoltre, le elevate perdite
di carico dei sistemi tradizionali costringono la pompa a
operare a regimi di rotazione superiori, comportando un
maggiore consumo energetico.
Tali fenomeni sono facilmente osservabili e intuibili osser-
vando la sezione interna delle tipologie di giunzioni tubo
- raccordo.
In traditional fittings for multilayer pipes (press-fitting,
push-fitting, quick-connect), the connection with the pipe
has a reduce internal bore which considerably influence
the flow rates of the fluid with increased pressure drops.
Similar obstacles may also lead to the formation of de-
posits that may affect the operating conditions of the
system. In addition, the high pressure drops of traditional
systems force the pump to operate at higher rotation
speeds, resulting in higher energy consumption.
These phenomena are easily observed and appreciated by
observing the internal section of the types of pipe-fitting
connections.
Passaggio totale Total flow
Deposito di calcare Limescale
The “safety” system, in addition to ensuring an increase
in flow rates of approximately 40% compared to other
connection systems with multilayer pipes, guarantees an
average energy saving of 60% and a significant reduc-
tion in recorded noise levels.
Potenza assorbita dalla pompa (con Q = 25 l/min)
Pump power absorbtion (with Q = 25 l/min)
1405W
1400W
1180W
500W
Data collected by third party S.A. Servizio Ambientale srl in Aqua-
technik soundproof room.
Localised pressure drops are of an accidental nature
(for example reducers, branches, Tee, elbows, influxes,
valves, filters, etc.), which make the direction or the cross
section of fluid flow vary. They can be calculated using
one of the following methods:
direct method:
uses coefficients that depend on the geometry and size
of the fittings;
nominal flow rate method:
the value of the nominal flow is used for each piece:
i.e., the flow rate that corresponds to a predefined unit
pressure drop (for example 1 bar);
method of equivalent lengths:
a segment of linear pipe corresponding to the indivi-
dual pressure drop is replaced for each piece.
Rumorosità e risparmio
energetico
Noise levels and
energy saving
Il sistema safety, oltre ad assicurare un aumento di portata
del 40% circa rispetto ad altri sistemi di connessione
con tubi multistrato, garantisce mediamente un risparmio
energetico del 60% e una significativa diminuzione della
rumorosità registrata.
Sezione raccordo safety
Sezione raccordo press-fitting
Fitting section safety
Fitting section press-fitting
Sistema
System
Push fitting
Press fitting 1
Press fitting 2
safety
LAeq dBA (con Q = 25 l/min)
LAeq dBA (with Q = 25 l/min)
53,5
53,2
59,4
42,9
Calcolo delle perdite
di carico localizzate
Calculation of localised
pressure drops
Dati rilevati da ente terzo S.A. Servizio Ambientale srl in camera
afona Aquatechnik.
Le perdite di carico localizzate sono dovute alla presenza
di accidentalità (ad esempio riduzioni, derivazioni, T, gomiti,
confluenze, valvole, filtri, etc.) che modificano la direzione
o la sezione di passaggio del fluido.
Possono essere calcolate con uno dei seguenti metodi:
metodo diretto:
utilizza coefficienti che dipendono dalla geometria e dalle
dimensioni dei raccordi;
metodo delle portate nominali:
si ricorre, per ogni pezzo, al valore della sua portata
nominale: cioè alla portata che corrisponde ad una per-
dita di pressione unitaria predefinita (ad esempio 1 bar);
metodo delle lunghezze equivalenti:
si sostituisce, ad ogni pezzo, un tratto di tubo lineare
corrispondente alla singola perdita di carico.
