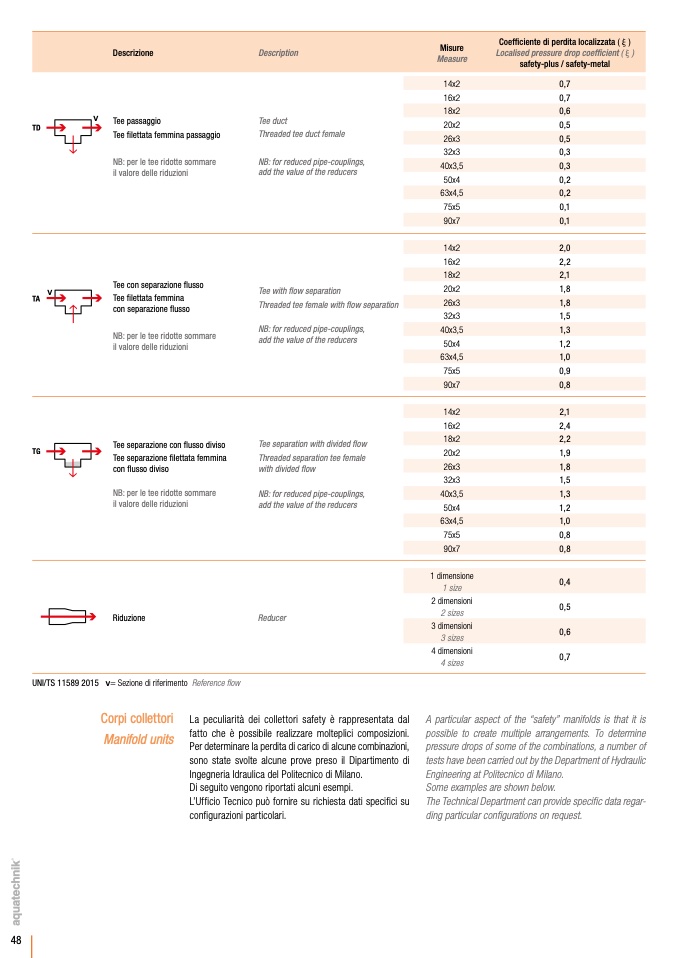

Descrizione
Description
Measure
14x2
Misure
Coefficiente di perdita localizzata ( j )
Localised pressure drop coefficient ( j )
safety-plus / safety-metal
0,7
TD
v
v
v
v
v
v
TA
v
v
v
Tee passaggio
Tee filettata femmina passaggio
NB: per le tee ridotte sommare
il valore delle riduzioni
Tee con separazione flusso
Tee filettata femmina
con separazione flusso
NB: per le tee ridotte sommare
il valore delle riduzioni
Tee separazione con flusso diviso
Tee separazione filettata femmina
con flusso diviso
NB: per le tee ridotte sommare
il valore delle riduzioni
Riduzione
v= Sezione di riferimento Reference flow
Tee duct
Threaded tee duct female
NB: for reduced pipe-couplings,
add the value of the reducers
Tee with flow separation
Threaded tee female with flow separation
NB: for reduced pipe-couplings,
add the value of the reducers
Tee separation with divided flow
Threaded separation tee female
with divided flow
NB: for reduced pipe-couplings,
add the value of the reducers
Reducer
16x2
0,7
18x2
0,6
20x2
0,5
26x3
0,5
32x3
0,3
40x3,5
0,3
50x4
0,2
63x4,5
0,2
75x5
0,1
90x7
0,1
14x2
2,0
16x2
2,2
18x2
2,1
20x2
1,8
26x3
1,8
32x3
1,5
40x3,5
1,3
50x4
1,2
63x4,5
1,0
75x5
0,9
90x7
0,8
14x2
2,1
16x2
2,4
18x2
2,2
20x2
1,9
26x3
1,8
32x3
1,5
40x3,5
1,3
50x4
1,2
63x4,5
1,0
75x5
0,8
90x7
0,8
v
v
TG
UNI/TS 11589 2015
Corpi collettori
Manifold units
v
La peculiarità dei collettori safety è rappresentata dal
fatto che è possibile realizzare molteplici composizioni.
Per determinare la perdita di carico di alcune combinazioni,
sono state svolte alcune prove preso il Dipartimento di
Ingegneria Idraulica del Politecnico di Milano.
Di seguito vengono riportati alcuni esempi.
L’Ufficio Tecnico può fornire su richiesta dati specifici su
configurazioni particolari.
A particular aspect of the “safety” manifolds is that it is
possible to create multiple arrangements. To determine
pressure drops of some of the combinations, a number of
tests have been carried out by the Department of Hydraulic
Engineering at Politecnico di Milano.
Some examples are shown below.
The Technical Department can provide specific data regar-
ding particular configurations on request.
1 dimensione
1 size
2 dimensioni
2 sizes
3 dimensioni
3 sizes
4 dimensioni
4 sizes
0,4
0,5
0,6
0,7
48
v
v
v
