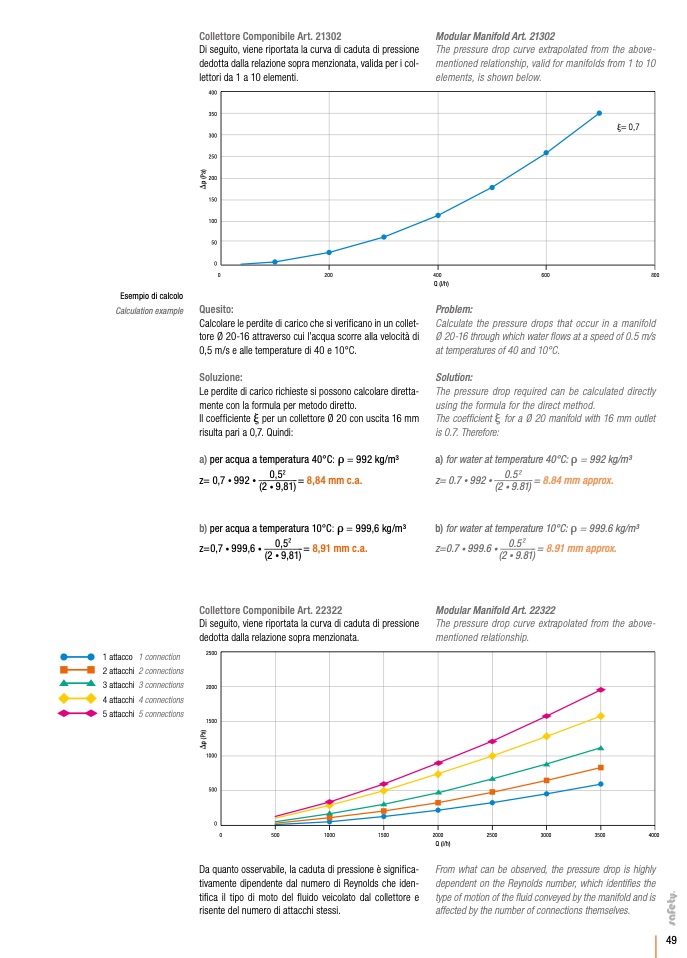

Esempio di calcolo
Calculation example
Quesito:
1 attacco
2 attacchi
3 attacchi
4 attacchi
5 attacchi
1 connection
2 connections
3 connections
4 connections
5 connections
2500
2000
1500
1000
500
0
Collettore Componibile Art. 21302
Di seguito, viene riportata la curva di caduta di pressione
dedotta dalla relazione sopra menzionata, valida per i col-
lettori da 1 a 10 elementi.
Modular Manifold Art. 21302
The pressure drop curve extrapolated from the above-
mentioned relationship, valid for manifolds from 1 to 10
elements, is shown below.
400
350
300
250
200
150
100
50
0
j= 0,7
0
200
400
600
800
Q (l/h)
Problem:
Calculate the pressure drops that occur in a manifold
Ø 20-16 through which water flows at a speed of 0.5 m/s
at temperatures of 40 and 10°C.
Solution:
The pressure drop required can be calculated directly
using the formula for the direct method.
The coefficient j for a Ø 20 manifold with 16 mm outlet
is 0.7. Therefore:
Calcolare le perdite di carico che si verificano in un collet-
tore Ø 20-16 attraverso cui l’acqua scorre alla velocità di
0,5 m/s e alle temperature di 40 e 10°C.
Soluzione:
Le perdite di carico richieste si possono calcolare diretta-
mente con la formula per metodo diretto.
Il coefficiente j per un collettore Ø 20 con uscita 16 mm
risulta pari a 0,7. Quindi:
a) per acqua a temperatura 40°C: r = 992 kg/m3
b) per acqua a temperatura 10°C: r = 999,6 kg/m3
Collettore Componibile Art. 22322
Di seguito, viene riportata la curva di caduta di pressione
dedotta dalla relazione sopra menzionata.
a) for water at temperature 40°C: r = 992 kg/m3
0.5
2
0,5
2
z= 0,7 • 992 • -------------------= 8,84 mm c.a.
(2 • 9,81)
z= 0.7 • 992 • -------------------= 8.84 mm approx.
(2 • 9.81)
0,5
2
b) for water at temperature 10°C: r = 999.6 kg/m3
0.5
2
z=0.7 • 999.6 • ------------------- = 8.91 mm approx.
z=0,7 • 999,6 • -------------------= 8,91 mm c.a.
(2 • 9,81)
(2 • 9.81)
Modular Manifold Art. 22322
The pressure drop curve extrapolated from the above-
mentioned relationship.
0
500
1000
1500
2000
2500
3000
3500
4000
Q (l/h)
From what can be observed, the pressure drop is highly
dependent on the Reynolds number, which identifies the
type of motion of the fluid conveyed by the manifold and is
affected by the number of connections themselves.
Da quanto osservabile, la caduta di pressione è significa-
tivamente dipendente dal numero di Reynolds che iden-
tifica il tipo di moto del fluido veicolato dal collettore e
risente del numero di attacchi stessi.
