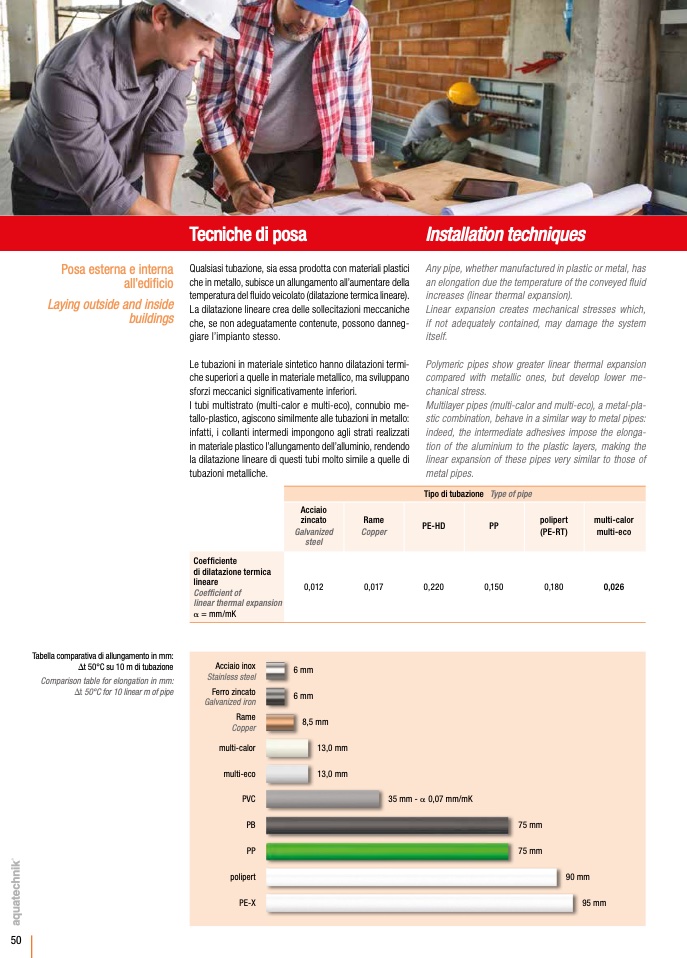

Tecniche di posa
Installation techniques
Posa esterna e interna
all’edificio
Laying outside and inside
buildings
Qualsiasi tubazione, sia essa prodotta con materiali plastici
che in metallo, subisce un allungamento all’aumentare della
temperatura del fluido veicolato (dilatazione termica lineare).
La dilatazione lineare crea delle sollecitazioni meccaniche
che, se non adeguatamente contenute, possono danneg-
giare l’impianto stesso.
Le tubazioni in materiale sintetico hanno dilatazioni termi-
che superiori a quelle in materiale metallico, ma sviluppano
sforzi meccanici significativamente inferiori.
I tubi multistrato (multi-calor e multi-eco), connubio me-
tallo-plastico, agiscono similmente alle tubazioni in metallo:
infatti, i collanti intermedi impongono agli strati realizzati
in materiale plastico l’allungamento dell’alluminio, rendendo
la dilatazione lineare di questi tubi molto simile a quelle di
tubazioni metalliche.
0,012
0,017
Any pipe, whether manufactured in plastic or metal, has
an elongation due the temperature of the conveyed fluid
increases (linear thermal expansion).
Linear expansion creates mechanical stresses which,
if not adequately contained, may damage the system
itself.
Polymeric pipes show greater linear thermal expansion
compared with metallic ones, but develop lower me-
chanical stress.
Multilayer pipes (multi-calor and multi-eco), a metal-pla-
stic combination, behave in a similar way to metal pipes:
indeed, the intermediate adhesives impose the elonga-
tion of the aluminium to the plastic layers, making the
linear expansion of these pipes very similar to those of
metal pipes.
Tipoditubazione Typeofpipe
Acciaio
zincato
Galvanized
steel
Rame
Copper
PE-HD
PP
polipert
(PE-RT)
multi-calor
multi-eco
Coefficiente
di dilatazione termica
lineare
Coefficient of
linear thermal expansion
a = mm/mK
0,220
0,150
0,180
0,026
Tabella comparativa di allungamento in mm:
Dt 50°C su 10 m di tubazione
Comparison table for elongation in mm:
Dt 50°C for 10 linear m of pipe
Acciaio inox
Stainless steel
Ferro zincato
Galvanized iron
Rame
Copper
multi-calor
multi-eco
PVC
PB
PP
polipert
PE-X
6 mm
6 mm
8,5 mm
13,0 mm
13,0 mm
35 mm - a 0,07 mm/mK
75 mm
75 mm
90 mm
95 mm
50
