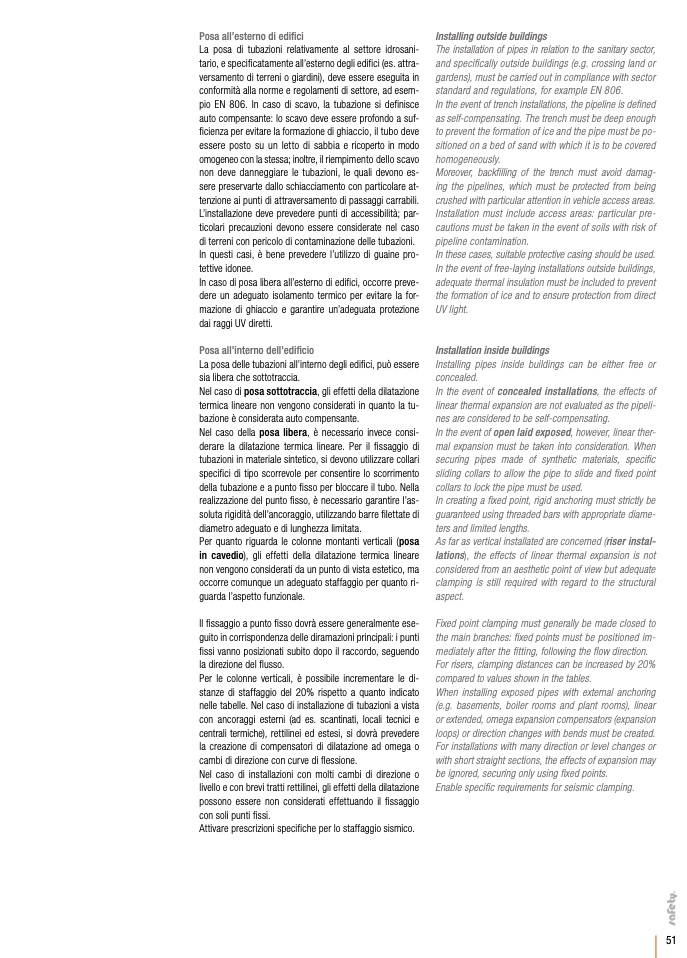

Posa all’esterno di edifici

La posa di tubazioni relativamente al settore idrosani-

tario, e specificatamente all’esterno degli edifici (es. attra-

versamento di terreni o giardini), deve essere eseguita in

conformità alla norme e regolamenti di settore, ad esem-

pio EN 806. In caso di scavo, la tubazione si definisce

auto compensante: lo scavo deve essere profondo a suf-

ficienza per evitare la formazione di ghiaccio, il tubo deve

essere posto su un letto di sabbia e ricoperto in modo

omogeneo con la stessa; inoltre, il riempimento dello scavo

non deve danneggiare le tubazioni, le quali devono es-

sere preservarte dallo schiacciamento con particolare at-

tenzione ai punti di attraversamento di passaggi carrabili.

L’installazione deve prevedere punti di accessibilità; par-

ticolari precauzioni devono essere considerate nel caso

di terreni con pericolo di contaminazione delle tubazioni.

In questi casi, è bene prevedere l’utilizzo di guaine pro-

tettive idonee.

In caso di posa libera all’esterno di edifici, occorre preve-

dere un adeguato isolamento termico per evitare la for-

mazione di ghiaccio e garantire un’adeguata protezione

dai raggi UV diretti.

Posa all’interno dell’edificio

La posa delle tubazioni all’interno degli edifici, può essere

sia libera che sottotraccia.

Nel caso di posa sottotraccia, gli effetti della dilatazione

termica lineare non vengono considerati in quanto la tu-

bazione è considerata auto compensante.

Nel caso della posa libera, è necessario invece consi-

derare la dilatazione termica lineare. Per il fissaggio di

tubazioni in materiale sintetico, si devono utilizzare collari

specifici di tipo scorrevole per consentire lo scorrimento

della tubazione e a punto fisso per bloccare il tubo. Nella

realizzazione del punto fisso, è necessario garantire l’as-

soluta rigidità dell’ancoraggio, utilizzando barre filettate di

diametro adeguato e di lunghezza limitata.

Per quanto riguarda le colonne montanti verticali (posa

in cavedio), gli effetti della dilatazione termica lineare

non vengono considerati da un punto di vista estetico, ma

occorre comunque un adeguato staffaggio per quanto ri-

guarda l’aspetto funzionale.

Il fissaggio a punto fisso dovrà essere generalmente ese-

guito in corrispondenza delle diramazioni principali: i punti

fissi vanno posizionati subito dopo il raccordo, seguendo

la direzione del flusso.

Per le colonne verticali, è possibile incrementare le di-

stanze di staffaggio del 20% rispetto a quanto indicato

nelle tabelle. Nel caso di installazione di tubazioni a vista

con ancoraggi esterni (ad es. scantinati, locali tecnici e

centrali termiche), rettilinei ed estesi, si dovrà prevedere

la creazione di compensatori di dilatazione ad omega o

cambi di direzione con curve di flessione.

Nel caso di installazioni con molti cambi di direzione o

livello e con brevi tratti rettilinei, gli effetti della dilatazione

possono essere non considerati effettuando il fissaggio

con soli punti fissi.

Attivare prescrizioni specifiche per lo staffaggio sismico.

Installing outside buildings

The installation of pipes in relation to the sanitary sector,

and specifically outside buildings (e.g. crossing land or

gardens), must be carried out in compliance with sector

standard and regulations, for example EN 806.

In the event of trench installations, the pipeline is defined

as self-compensating. The trench must be deep enough

to prevent the formation of ice and the pipe must be po-

sitioned on a bed of sand with which it is to be covered

homogeneously.

Moreover, backfilling of the trench must avoid damag-

ing the pipelines, which must be protected from being

crushed with particular attention in vehicle access areas.

Installation must include access areas: particular pre-

cautions must be taken in the event of soils with risk of

pipeline contamination.

In these cases, suitable protective casing should be used.

In the event of free-laying installations outside buildings,

adequate thermal insulation must be included to prevent

the formation of ice and to ensure protection from direct

UV light.

Installation inside buildings

Installing pipes inside buildings can be either free or

concealed.

In the event of concealed installations, the effects of

linear thermal expansion are not evaluated as the pipeli-

nes are considered to be self-compensating.

In the event of open laid exposed, however, linear ther-

mal expansion must be taken into consideration. When

securing pipes made of synthetic materials, specific

sliding collars to allow the pipe to slide and fixed point

collars to lock the pipe must be used.

In creating a fixed point, rigid anchoring must strictly be

guaranteed using threaded bars with appropriate diame-

ters and limited lengths.

As far as vertical installated are concerned (riser instal-

lations), the effects of linear thermal expansion is not

considered from an aesthetic point of view but adequate

clamping is still required with regard to the structural

aspect.

Fixed point clamping must generally be made closed to

the main branches: fixed points must be positioned im-

mediately after the fitting, following the flow direction.

For risers, clamping distances can be increased by 20%

compared to values shown in the tables.

When installing exposed pipes with external anchoring

(e.g. basements, boiler rooms and plant rooms), linear

or extended, omega expansion compensators (expansion

loops) or direction changes with bends must be created.

For installations with many direction or level changes or

with short straight sections, the effects of expansion may

be ignored, securing only using fixed points.

Enable specific requirements for seismic clamping.
