Staffaggio

Clamping

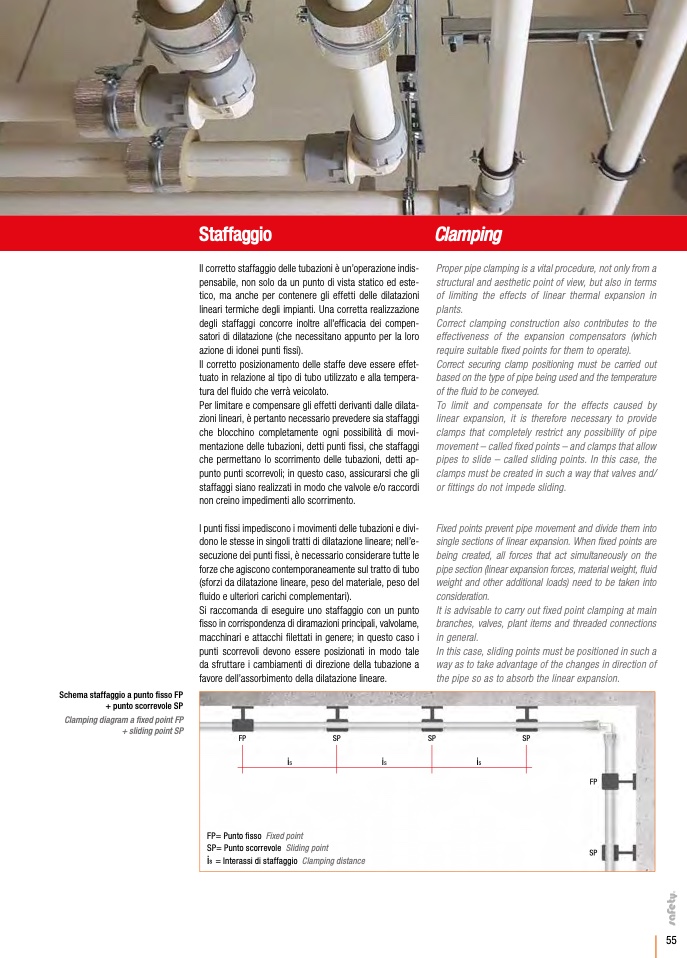

Schema staffaggio a punto fisso FP

+ punto scorrevole SP

Clamping diagram a fixed point FP

+ sliding point SP

Il corretto staffaggio delle tubazioni è un’operazione indis-

pensabile, non solo da un punto di vista statico ed este-

tico, ma anche per contenere gli effetti delle dilatazioni

lineari termiche degli impianti. Una corretta realizzazione

degli staffaggi concorre inoltre all'efficacia dei compen-

satori di dilatazione (che necessitano appunto per la loro

azione di idonei punti fissi).

Il corretto posizionamento delle staffe deve essere effet-

tuato in relazione al tipo di tubo utilizzato e alla tempera-

tura del fluido che verrà veicolato.

Per limitare e compensare gli effetti derivanti dalle dilata-

zioni lineari, è pertanto necessario prevedere sia staffaggi

che blocchino completamente ogni possibilità di movi-

mentazione delle tubazioni, detti punti fissi, che staffaggi

che permettano lo scorrimento delle tubazioni, detti ap-

punto punti scorrevoli; in questo caso, assicurarsi che gli

staffaggi siano realizzati in modo che valvole e/o raccordi

non creino impedimenti allo scorrimento.

I punti fissi impediscono i movimenti delle tubazioni e divi-

dono le stesse in singoli tratti di dilatazione lineare; nell’e-

secuzione dei punti fissi, è necessario considerare tutte le

forze che agiscono contemporaneamente sul tratto di tubo

(sforzi da dilatazione lineare, peso del materiale, peso del

fluido e ulteriori carichi complementari).

Si raccomanda di eseguire uno staffaggio con un punto

fisso in corrispondenza di diramazioni principali, valvolame,

macchinari e attacchi filettati in genere; in questo caso i

punti scorrevoli devono essere posizionati in modo tale

da sfruttare i cambiamenti di direzione della tubazione a

favore dell’assorbimento della dilatazione lineare.

Proper pipe clamping is a vital procedure, not only from a

structural and aesthetic point of view, but also in terms

of limiting the effects of linear thermal expansion in

plants.

Correct clamping construction also contributes to the

effectiveness of the expansion compensators (which

require suitable fixed points for them to operate).

Correct securing clamp positioning must be carried out

based on the type of pipe being used and the temperature

of the fluid to be conveyed.

To limit and compensate for the effects caused by

linear expansion, it is therefore necessary to provide

clamps that completely restrict any possibility of pipe

movement – called fixed points – and clamps that allow

pipes to slide – called sliding points. In this case, the

clamps must be created in such a way that valves and/

or fittings do not impede sliding.

Fixed points prevent pipe movement and divide them into

single sections of linear expansion. When fixed points are

being created, all forces that act simultaneously on the

pipe section (linear expansion forces, material weight, fluid

weight and other additional loads) need to be taken into

consideration.

It is advisable to carry out fixed point clamping at main

branches, valves, plant items and threaded connections

in general.

In this case, sliding points must be positioned in such a

way as to take advantage of the changes in direction of

the pipe so as to absorb the linear expansion.

FP

SP

SP

SP

i

s

i

s

i

s

FP= Punto fisso Fixed point

SP= Punto scorrevole Sliding point

i

s

= Interassi di staffaggio Clamping distance

FP

SP
