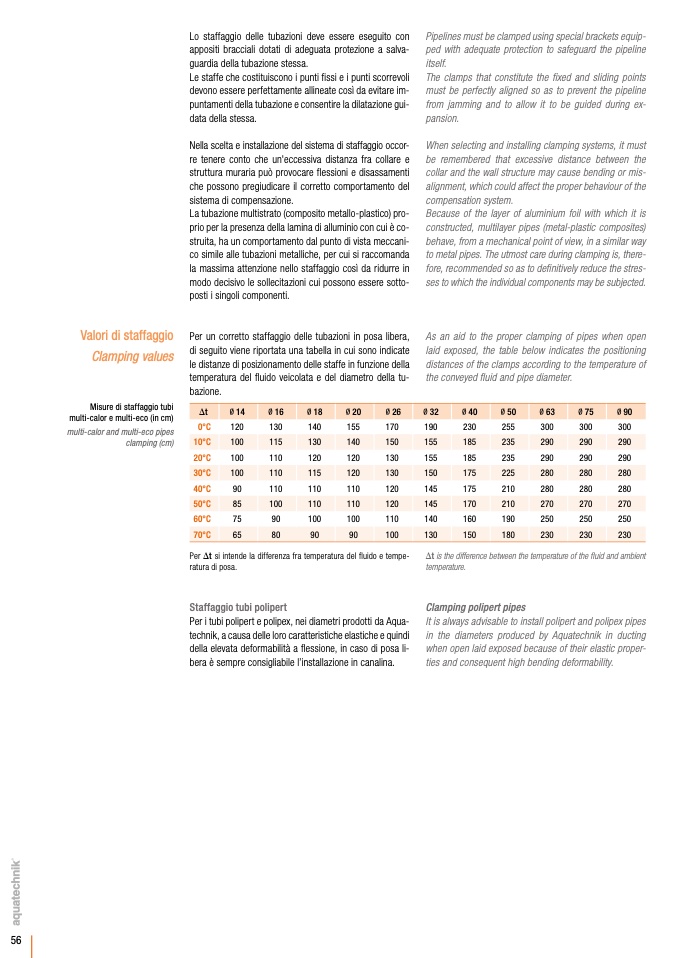

Valori di staffaggio
Clamping values
Misure di staffaggio tubi
multi-calor e multi-eco (in cm)
multi-calor and multi-eco pipes
clamping (cm)
Lo staffaggio delle tubazioni deve essere eseguito con
appositi bracciali dotati di adeguata protezione a salva-
guardia della tubazione stessa.
Le staffe che costituiscono i punti fissi e i punti scorrevoli
devono essere perfettamente allineate così da evitare im-
puntamenti della tubazione e consentire la dilatazione gui-
data della stessa.
Nella scelta e installazione del sistema di staffaggio occor-
re tenere conto che un'eccessiva distanza fra collare e
struttura muraria può provocare flessioni e disassamenti
che possono pregiudicare il corretto comportamento del
sistema di compensazione.
La tubazione multistrato (composito metallo-plastico) pro-
prio per la presenza della lamina di alluminio con cui è co-
struita, ha un comportamento dal punto di vista meccani-
co simile alle tubazioni metalliche, per cui si raccomanda
la massima attenzione nello staffaggio così da ridurre in
modo decisivo le sollecitazioni cui possono essere sotto-
posti i singoli componenti.
Per un corretto staffaggio delle tubazioni in posa libera,
di seguito viene riportata una tabella in cui sono indicate
le distanze di posizionamento delle staffe in funzione della
temperatura del fluido veicolata e del diametro della tu-
bazione.
0°C
20°C
40°C
60°C
Per Dt si intende la differenza fra temperatura del fluido e tempe-
ratura di posa.
Staffaggio tubi polipert
Per i tubi polipert e polipex, nei diametri prodotti da Aqua-
technik, a causa delle loro caratteristiche elastiche e quindi
della elevata deformabilità a flessione, in caso di posa li-
bera è sempre consigliabile l’installazione in canalina.
Pipelines must be clamped using special brackets equip-
ped with adequate protection to safeguard the pipeline
itself.
The clamps that constitute the fixed and sliding points
must be perfectly aligned so as to prevent the pipeline
from jamming and to allow it to be guided during ex-
pansion.
When selecting and installing clamping systems, it must
be remembered that excessive distance between the
collar and the wall structure may cause bending or mis-
alignment, which could affect the proper behaviour of the
compensation system.
Because of the layer of aluminium foil with which it is
constructed, multilayer pipes (metal-plastic composites)
behave, from a mechanical point of view, in a similar way
to metal pipes. The utmost care during clamping is, there-
fore, recommended so as to definitively reduce the stres-
ses to which the individual components may be subjected.
As an aid to the proper clamping of pipes when open
laid exposed, the table below indicates the positioning
distances of the clamps according to the temperature of
the conveyed fluid and pipe diameter.
300
290
280
250
Dt is the difference between the temperature of the fluid and ambient
temperature.
Clamping polipert pipes
It is always advisable to install polipert and polipex pipes
in the diameters produced by Aquatechnik in ducting
when open laid exposed because of their elastic proper-
ties and consequent high bending deformability.
30°C
50°C
70°C
100
100
90
85
75
65
110
110
110
100
90
80
90
130
120
115
110
110
100
120
120
110
110
100
90
150
130
130
120
120
110
100
155
150
145
145
140
130
185
175
175
170
160
150
235
235
225
210
210
190
180
290
280
280
270
250
230
290
290
280
280
270
250
230
230
56
Dt
10°C
Ø 14
120
100
Ø 16
130
115
Ø 18
140
Ø 20
155
140
Ø 26
170
Ø 32
190
155
Ø 40
230
185
Ø 50
255
Ø 63
300
290
Ø 75
300
Ø 90
290
280
270
