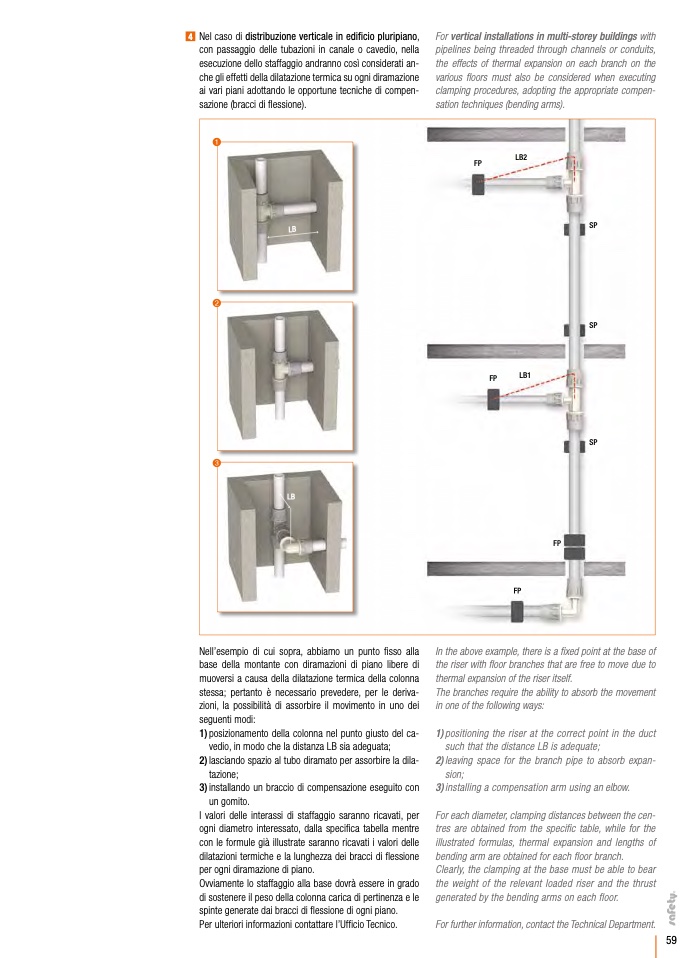

4 Nel caso di distribuzione verticale in edificio pluripiano,

con passaggio delle tubazioni in canale o cavedio, nella

esecuzione dello staffaggio andranno così considerati an-

che gli effetti della dilatazione termica su ogni diramazione

ai vari piani adottando le opportune tecniche di compen-

sazione (bracci di flessione).

Nell’esempio di cui sopra, abbiamo un punto fisso alla

base della montante con diramazioni di piano libere di

muoversi a causa della dilatazione termica della colonna

stessa; pertanto è necessario prevedere, per le deriva-

zioni, la possibilità di assorbire il movimento in uno dei

seguenti modi:

1) posizionamento della colonna nel punto giusto del ca-

vedio, in modo che la distanza LB sia adeguata;

2) lasciando spazio al tubo diramato per assorbire la dila-

tazione;

3) installando un braccio di compensazione eseguito con

un gomito.

I valori delle interassi di staffaggio saranno ricavati, per

ogni diametro interessato, dalla specifica tabella mentre

con le formule già illustrate saranno ricavati i valori delle

dilatazioni termiche e la lunghezza dei bracci di flessione

per ogni diramazione di piano.

Ovviamente lo staffaggio alla base dovrà essere in grado

di sostenere il peso della colonna carica di pertinenza e le

spinte generate dai bracci di flessione di ogni piano.

Per ulteriori informazioni contattare l’Ufficio Tecnico.

For vertical installations in multi-storey buildings with

pipelines being threaded through channels or conduits,

the effects of thermal expansion on each branch on the

various floors must also be considered when executing

clamping procedures, adopting the appropriate compen-

sation techniques (bending arms).

➊

FP

LB2

➋

SP

SP

SP

➌

FP

LB1

LB

FP

FP

In the above example, there is a fixed point at the base of

the riser with floor branches that are free to move due to

thermal expansion of the riser itself.

The branches require the ability to absorb the movement

in one of the following ways:

1) positioning the riser at the correct point in the duct

such that the distance LB is adequate;

2) leaving space for the branch pipe to absorb expan-

sion;

3) installing a compensation arm using an elbow.

For each diameter, clamping distances between the cen-

tres are obtained from the specific table, while for the

illustrated formulas, thermal expansion and lengths of

bending arm are obtained for each floor branch.

Clearly, the clamping at the base must be able to bear

the weight of the relevant loaded riser and the thrust

generated by the bending arms on each floor.

For further information, contact the Technical Department.
