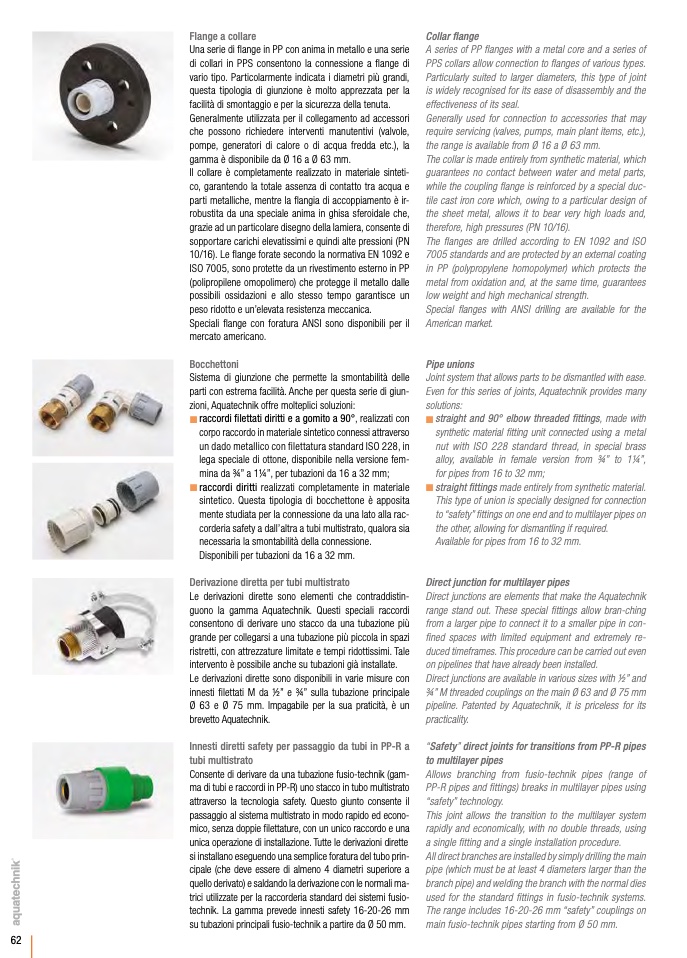

Flange a collare
Una serie di flange in PP con anima in metallo e una serie
di collari in PPS consentono la connessione a flange di
vario tipo. Particolarmente indicata i diametri più grandi,
questa tipologia di giunzione è molto apprezzata per la
facilità di smontaggio e per la sicurezza della tenuta.
Generalmente utilizzata per il collegamento ad accessori
che possono richiedere interventi manutentivi (valvole,
pompe, generatori di calore o di acqua fredda etc.), la
gamma è disponibile da Ø 16 a Ø 63 mm.
Il collare è completamente realizzato in materiale sinteti-
co, garantendo la totale assenza di contatto tra acqua e
parti metalliche, mentre la flangia di accoppiamento è ir-
robustita da una speciale anima in ghisa sferoidale che,
grazie ad un particolare disegno della lamiera, consente di
sopportare carichi elevatissimi e quindi alte pressioni (PN
10/16). Le flange forate secondo la normativa EN 1092 e
ISO 7005, sono protette da un rivestimento esterno in PP
(polipropilene omopolimero) che protegge il metallo dalle
possibili ossidazioni e allo stesso tempo garantisce un
peso ridotto e un’elevata resistenza meccanica.
Speciali flange con foratura ANSI sono disponibili per il
mercato americano.
Bocchettoni
Sistema di giunzione che permette la smontabilità delle
parti con estrema facilità. Anche per questa serie di giun-
zioni, Aquatechnik offre molteplici soluzioni:
raccordi filettati diritti e a gomito a 90°, realizzati con
corpo raccordo in materiale sintetico connessi attraverso
un dado metallico con filettatura standard ISO 228, in
lega speciale di ottone, disponibile nella versione fem-
mina da 3⁄4” a 11⁄4”, per tubazioni da 16 a 32 mm;
raccordidirittirealizzaticompletamenteinmateriale
sintetico. Questa tipologia di bocchettone è apposita
mente studiata per la connessione da una lato alla rac-
corderia safety a dall’altra a tubi multistrato, qualora sia
necessaria la smontabilità della connessione.
Disponibili per tubazioni da 16 a 32 mm.
Derivazione diretta per tubi multistrato
Le derivazioni dirette sono elementi che contraddistin-
guono la gamma Aquatechnik. Questi speciali raccordi
consentono di derivare uno stacco da una tubazione più
grande per collegarsi a una tubazione più piccola in spazi
ristretti, con attrezzature limitate e tempi ridottissimi. Tale
intervento è possibile anche su tubazioni già installate.
Le derivazioni dirette sono disponibili in varie misure con
innesti filettati M da 1⁄2” e 3⁄4” sulla tubazione principale
Ø 63 e Ø 75 mm. Impagabile per la sua praticità, è un
brevetto Aquatechnik.
Innesti diretti safety per passaggio da tubi in PP-R a
tubi multistrato
Consente di derivare da una tubazione fusio-technik (gam-
ma di tubi e raccordi in PP-R) uno stacco in tubo multistrato
attraverso la tecnologia safety. Questo giunto consente il
passaggio al sistema multistrato in modo rapido ed econo-
mico, senza doppie filettature, con un unico raccordo e una
unica operazione di installazione. Tutte le derivazioni dirette
si installano eseguendo una semplice foratura del tubo prin-
cipale (che deve essere di almeno 4 diametri superiore a
quello derivato) e saldando la derivazione con le normali ma-
trici utilizzate per la raccorderia standard dei sistemi fusio-
technik. La gamma prevede innesti safety 16-20-26 mm
su tubazioni principali fusio-technik a partire da Ø 50 mm.
Collar flange
A series of PP flanges with a metal core and a series of
PPS collars allow connection to flanges of various types.
Particularly suited to larger diameters, this type of joint
is widely recognised for its ease of disassembly and the
effectiveness of its seal.
Generally used for connection to accessories that may
require servicing (valves, pumps, main plant items, etc.),
the range is available from Ø 16 a Ø 63 mm.
The collar is made entirely from synthetic material, which
guarantees no contact between water and metal parts,
while the coupling flange is reinforced by a special duc-
tile cast iron core which, owing to a particular design of
the sheet metal, allows it to bear very high loads and,
therefore, high pressures (PN 10/16).
The flanges are drilled according to EN 1092 and ISO
7005 standards and are protected by an external coating
in PP (polypropylene homopolymer) which protects the
metal from oxidation and, at the same time, guarantees
low weight and high mechanical strength.
Special flanges with ANSI drilling are available for the
American market.
Pipe unions
Joint system that allows parts to be dismantled with ease.
Even for this series of joints, Aquatechnik provides many
solutions:
straight and 90° elbow threaded fittings, made with
synthetic material fitting unit connected using a metal
nut with ISO 228 standard thread, in special brass
alloy, available in female version from 3⁄4” to 11⁄4”,
for pipes from 16 to 32 mm;
straightfittingsmadeentirelyfromsyntheticmaterial.
This type of union is specially designed for connection
to “safety” fittings on one end and to multilayer pipes on
the other, allowing for dismantling if required.
Available for pipes from 16 to 32 mm.
Direct junction for multilayer pipes
Direct junctions are elements that make the Aquatechnik
range stand out. These special fittings allow bran-ching
from a larger pipe to connect it to a smaller pipe in con-
fined spaces with limited equipment and extremely re-
duced timeframes. This procedure can be carried out even
on pipelines that have already been installed.
Direct junctions are available in various sizes with 1⁄2” and
3⁄4” M threaded couplings on the main Ø 63 and Ø 75 mm
pipeline. Patented by Aquatechnik, it is priceless for its
practicality.
“Safety” direct joints for transitions from PP-R pipes
to multilayer pipes
Allows branching from fusio-technik pipes (range of
PP-R pipes and fittings) breaks in multilayer pipes using
“safety” technology.
This joint allows the transition to the multilayer system
rapidly and economically, with no double threads, using
a single fitting and a single installation procedure.
All direct branches are installed by simply drilling the main
pipe (which must be at least 4 diameters larger than the
branch pipe) and welding the branch with the normal dies
used for the standard fittings in fusio-technik systems.
The range includes 16-20-26 mm “safety” couplings on
main fusio-technik pipes starting from Ø 50 mm.
