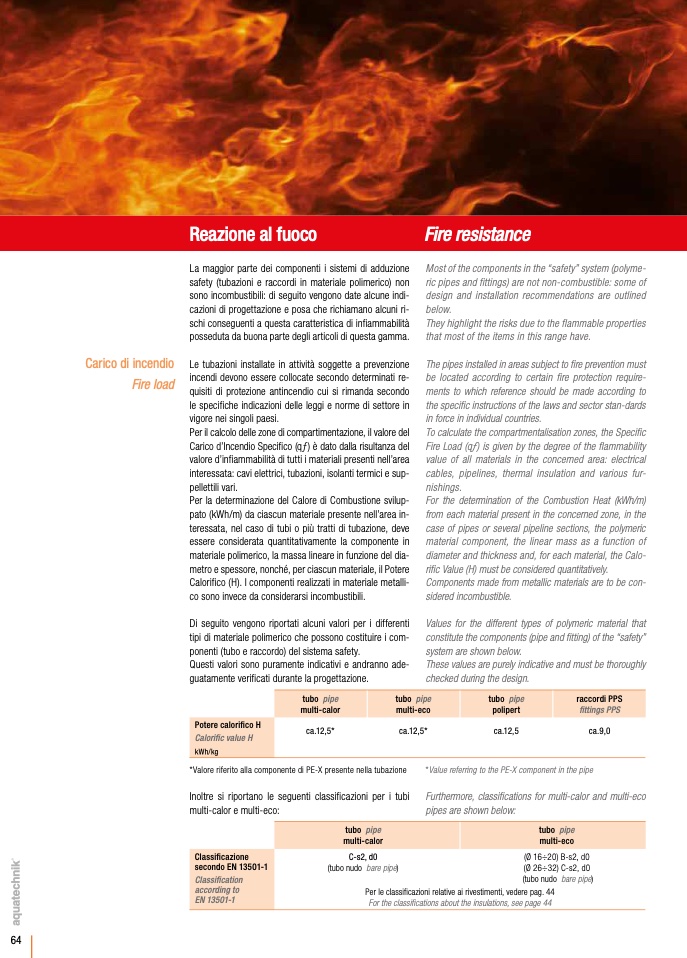

Reazione al fuoco

Fire resistance

Carico di incendio

Fire load

La maggior parte dei componenti i sistemi di adduzione

safety (tubazioni e raccordi in materiale polimerico) non

sono incombustibili: di seguito vengono date alcune indi-

cazioni di progettazione e posa che richiamano alcuni ri-

schi conseguenti a questa caratteristica di infiammabilità

posseduta da buona parte degli articoli di questa gamma.

Le tubazioni installate in attività soggette a prevenzione

incendi devono essere collocate secondo determinati re-

quisiti di protezione antincendio cui si rimanda secondo

le specifiche indicazioni delle leggi e norme di settore in

vigore nei singoli paesi.

Per il calcolo delle zone di compartimentazione, il valore del

Carico d’Incendio Specifico (qƒ) è dato dalla risultanza del

valore d’infiammabilità di tutti i materiali presenti nell’area

interessata: cavi elettrici, tubazioni, isolanti termici e sup-

pellettili vari.

Per la determinazione del Calore di Combustione svilup-

pato (kWh/m) da ciascun materiale presente nell’area in-

teressata, nel caso di tubi o più tratti di tubazione, deve

essere considerata quantitativamente la componente in

materiale polimerico, la massa lineare in funzione del dia-

metro e spessore, nonché, per ciascun materiale, il Potere

Calorifico (H). I componenti realizzati in materiale metalli-

co sono invece da considerarsi incombustibili.

Di seguito vengono riportati alcuni valori per i differenti

tipi di materiale polimerico che possono costituire i com-

ponenti (tubo e raccordo) del sistema safety.

Questi valori sono puramente indicativi e andranno ade-

guatamente verificati durante la progettazione.

Most of the components in the “safety” system (polyme-

ric pipes and fittings) are not non-combustible: some of

design and installation recommendations are outlined

below.

They highlight the risks due to the flammable properties

that most of the items in this range have.

The pipes installed in areas subject to fire prevention must

be located according to certain fire protection require-

ments to which reference should be made according to

the specific instructions of the laws and sector stan-dards

in force in individual countries.

To calculate the compartmentalisation zones, the Specific

Fire Load (qƒ) is given by the degree of the flammability

value of all materials in the concerned area: electrical

cables, pipelines, thermal insulation and various fur-

nishings.

For the determination of the Combustion Heat (kWh/m)

from each material present in the concerned zone, in the

case of pipes or several pipeline sections, the polymeric

material component, the linear mass as a function of

diameter and thickness and, for each material, the Calo-

rific Value (H) must be considered quantitatively.

Components made from metallic materials are to be con-

sidered incombustible.

Values for the different types of polymeric material that

constitute the components (pipe and fitting) of the “safety”

system are shown below.

These values are purely indicative and must be thoroughly

checked during the design.

tubo pipe

multi-calor

tubo pipe

multi-eco

tubo pipe

polipert

raccordi PPS

fittings PPS

Potere calorifico H

Calorific value H

kWh/kg

ca.12,5*

ca.12,5*

ca.12,5

ca.9,0

*Valore riferito alla componente di PE-X presente nella tubazione

Inoltre si riportano le seguenti classificazioni per i tubi

multi-calor e multi-eco:

C-s2, d0

(tubo nudo bare pipe)

*Value referring to the PE-X component in the pipe

Furthermore, classifications for multi-calor and multi-eco

pipes are shown below:

(Ø 16÷20) B-s2, d0

(Ø 26÷32) C-s2, d0

(tubo nudo bare pipe)

Per le classificazioni relative ai rivestimenti, vedere pag. 44

tubo pipe

multi-calor

tubo pipe

multi-eco

Classificazione

secondo EN 13501-1

Classification

according to

EN 13501-1

For the classifications about the insulations, see page 44
