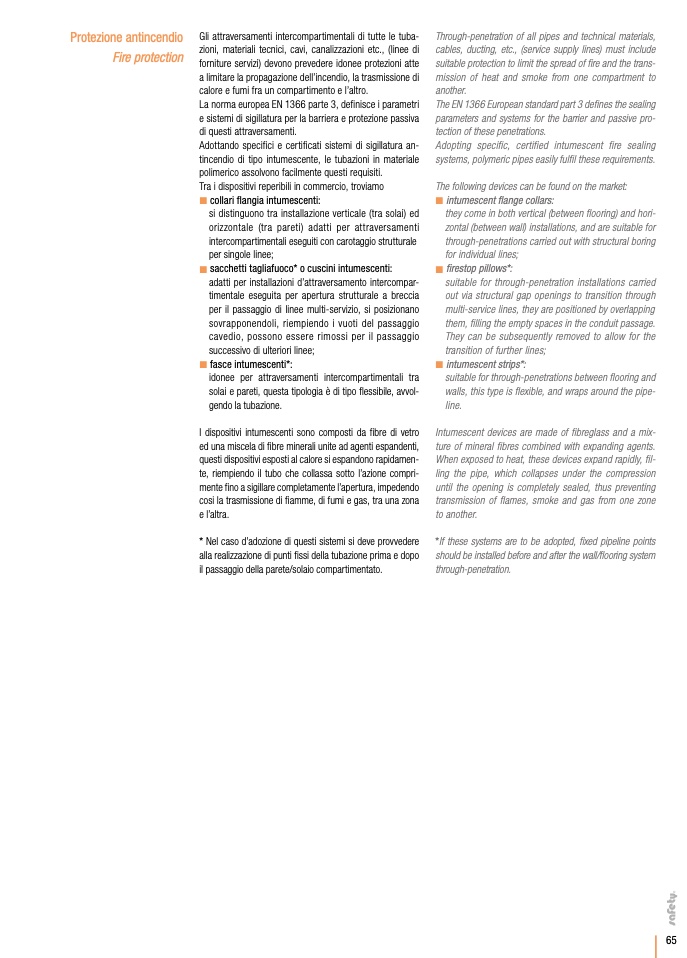

Protezione antincendio

Fire protection

Gli attraversamenti intercompartimentali di tutte le tuba-

zioni, materiali tecnici, cavi, canalizzazioni etc., (linee di

forniture servizi) devono prevedere idonee protezioni atte

a limitare la propagazione dell’incendio, la trasmissione di

calore e fumi fra un compartimento e l’altro.

La norma europea EN 1366 parte 3, definisce i parametri

e sistemi di sigillatura per la barriera e protezione passiva

di questi attraversamenti.

Adottando specifici e certificati sistemi di sigillatura an-

tincendio di tipo intumescente, le tubazioni in materiale

polimerico assolvono facilmente questi requisiti.

Tra i dispositivi reperibili in commercio, troviamo



collari flangia intumescenti:

si distinguono tra installazione verticale (tra solai) ed

orizzontale (tra pareti) adatti per attraversamenti

intercompartimentali eseguiti con carotaggio strutturale

per singole linee;



sacchetti tagliafuoco* o cuscini intumescenti:

adatti per installazioni d’attraversamento intercompar-

timentale eseguita per apertura strutturale a breccia

per il passaggio di linee multi-servizio, si posizionano

sovrapponendoli, riempiendo i vuoti del passaggio

cavedio, possono essere rimossi per il passaggio

successivo di ulteriori linee;



fasce intumescenti*:

idonee per attraversamenti intercompartimentali tra

solai e pareti, questa tipologia è di tipo flessibile, avvol-

gendo la tubazione.

I dispositivi intumescenti sono composti da fibre di vetro

ed una miscela di fibre minerali unite ad agenti espandenti,

questi dispositivi esposti al calore si espandono rapidamen-

te, riempiendo il tubo che collassa sotto l’azione compri-

mente fino a sigillare completamente l’apertura, impedendo

cosi la trasmissione di fiamme, di fumi e gas, tra una zona

e l’altra.

* Nel caso d’adozione di questi sistemi si deve provvedere

alla realizzazione di punti fissi della tubazione prima e dopo

il passaggio della parete/solaio compartimentato.

Through-penetration of all pipes and technical materials,

cables, ducting, etc., (service supply lines) must include

suitable protection to limit the spread of fire and the trans-

mission of heat and smoke from one compartment to

another.

The EN 1366 European standard part 3 defines the sealing

parameters and systems for the barrier and passive pro-

tection of these penetrations.

Adopting specific, certified intumescent fire sealing

systems, polymeric pipes easily fulfil these requirements.

The following devices can be found on the market:



intumescent flange collars:

they come in both vertical (between flooring) and hori-

zontal (between wall) installations, and are suitable for

through-penetrations carried out with structural boring

for individual lines;



firestop pillows*:

suitable for through-penetration installations carried

out via structural gap openings to transition through

multi-service lines, they are positioned by overlapping

them, filling the empty spaces in the conduit passage.

They can be subsequently removed to allow for the

transition of further lines;



intumescent strips*:

suitable for through-penetrations between flooring and

walls, this type is flexible, and wraps around the pipe-

line.

Intumescent devices are made of fibreglass and a mix-

ture of mineral fibres combined with expanding agents.

When exposed to heat, these devices expand rapidly, fil-

ling the pipe, which collapses under the compression

until the opening is completely sealed, thus preventing

transmission of flames, smoke and gas from one zone

to another.

*If these systems are to be adopted, fixed pipeline points

should be installed before and after the wall/flooring system

through-penetration.
