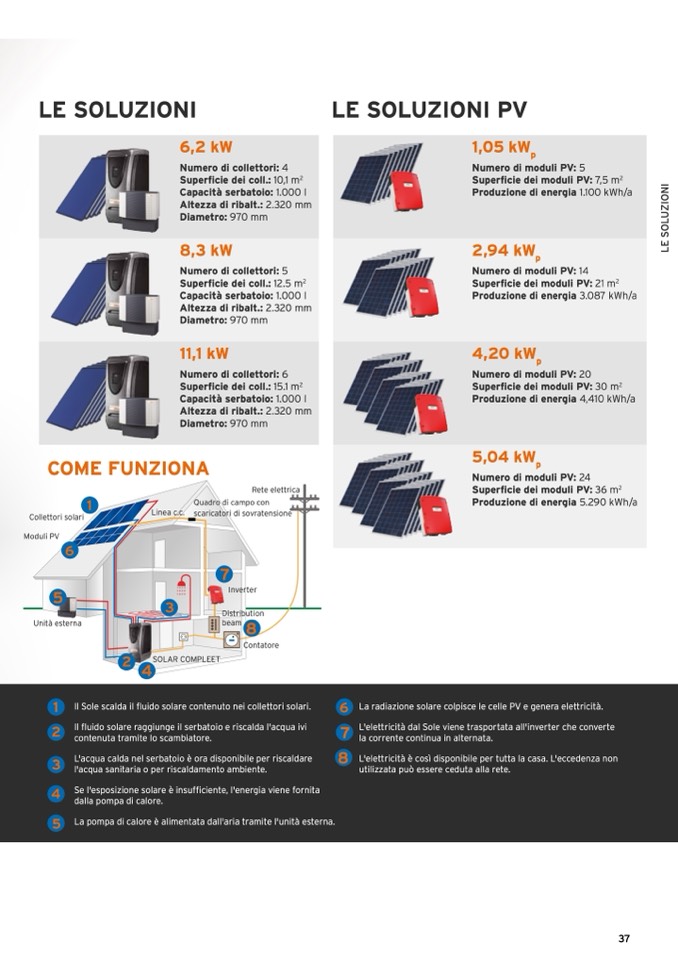

LE SOLUZIONI

LE SOLUZIONI PV

1,05 kW

p

Numero di moduli PV: 5

Superficie dei moduli PV: 7,5 m

2

Produzione di energia 1.100 kWh/a

2,94 kW

p

Numero di moduli PV: 14

Superficie dei moduli PV: 21 m

2

Produzione di energia 3.087 kWh/a

4,20 kW

p

Numero di moduli PV: 20

Superficie dei moduli PV: 30 m

2

Produzione di energia 4,410 kWh/a

5,04 kW

p

Numero di moduli PV: 24

Superficie dei moduli PV: 36 m

2

Produzione di energia 5.290 kWh/a

COME FUNZIONA

Rete elettrica

Quadro di campo con

scaricatori di sovratensione

7

Inverter

Distribution

m

8

Contatore

Collettori solari

Moduli PV

Unità esterna

Linea c.c.

SOLAR COMPLEET

bea

6,2 kW

Numero di collettori: 4

Superficie dei coll.: 10,1 m

2

Capacità serbatoio: 1.000 l

Altezza di ribalt.: 2.320 mm

Diametro: 970 mm

8,3 kW

Numero di collettori: 5

Superficie dei coll.: 12.5 m

2

Capacità serbatoio: 1.000 l

Altezza di ribalt.: 2.320 mm

Diametro: 970 mm

11,1 kW

Numero di collettori: 6

Superficie dei coll.: 15.1 m

2

Capacità serbatoio: 1.000 l

Altezza di ribalt.: 2.320 mm

Diametro: 970 mm

Il Sole scalda il fluido solare contenuto nei collettori solari.

Il fluido solare raggiunge il serbatoio e riscalda l'acqua ivi

7

contenuta tramite lo scambiatore.

L'acqua calda nel serbatoio è ora disponibile per riscaldare

8

l'acqua sanitaria o per riscaldamento ambiente.

Se l'esposizione solare è insufficiente, l'energia viene fornita

dalla pompa di calore.

La pompa di calore è alimentata dall'aria tramite l'unità esterna.

La radiazione solare colpisce le celle PV e genera elettricità.

L'elettricità dal Sole viene trasportata all'inverter che converte

la corrente continua in alternata.

L'elettricità è così disponibile per tutta la casa. L'eccedenza non

utilizzata può essere ceduta alla rete.

37

L

E

S

O

L

u

z

i

O

n

i
