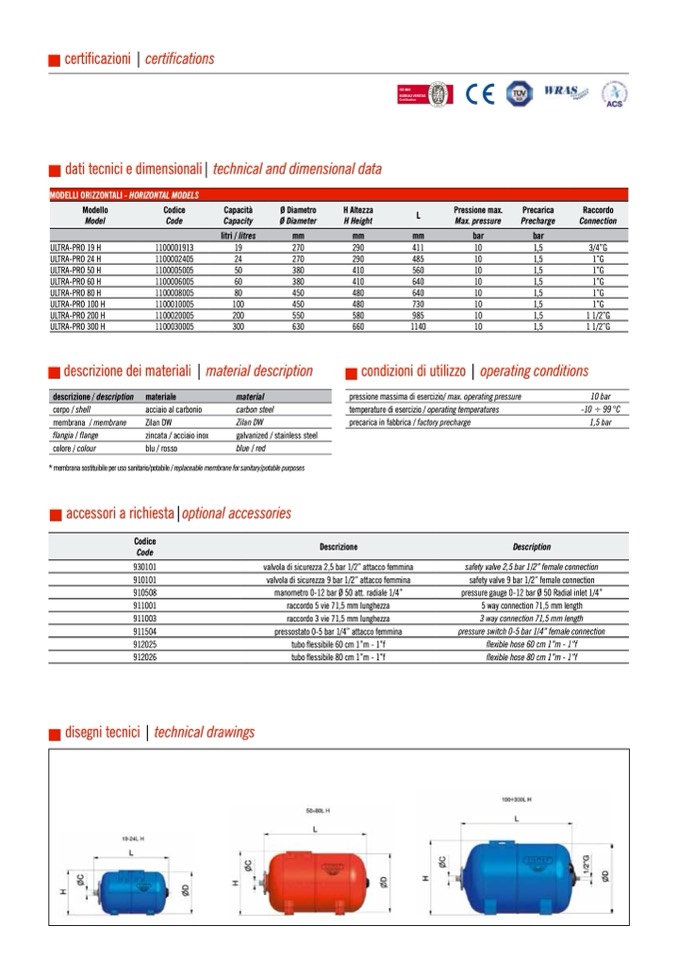

certificazioni | certifications
dati tecnici e dimensionali| technical and dimensional data
MODELLI ORIZZONTALI - HORIZONTAL MODELS
Modello
Model
Codice
Code
Capacità
Capacity
Ø Diametro
Ø Diameter
H Altezza
H Height
L
Pressione max.
Max. pressure
Precarica
Precharge
Raccordo
Connection
litri / litres
mm
mm
mm
bar
bar
ULTRA-PRO 19 H
ULTRA-PRO 24 H
ULTRA-PRO 50 H
ULTRA-PRO 60 H
ULTRA-PRO 80 H
ULTRA-PRO 100 H
ULTRA-PRO 200 H
ULTRA-PRO 300 H
1100001913
1100002405
1100005005
1100006005
1100008005
1100010005
1100020005
1100030005
19
270
24
270
50
380
60
380
80
450
100
450
200
550
300
630
290
411
10
1,5
290
485
10
1,5
410
560
10
1,5
410
640
10
1,5
480
640
10
1,5
480
730
10
1,5
580
985
10
1,5
660
1140
10
1,5
3/4”G
1”G
1”G
1”G
1”G
1”G
1 1/2”G
1 1/2”G
descrizione dei materiali | material description
* membrana sostituibile per uso sanitario/potabile / replaceable membrane for sanitary/potable purposes
accessori a richiesta|optional accessories
condizioni di utilizzo | operating conditions
pressione massima di esercizio/ max. operating pressure
10 bar
temperature di esercizio / operating temperatures
-10 ÷ 99 °C
precarica in fabbrica / factory precharge
1,5 bar
descrizione / description
materiale
material
corpo / shell
acciaio al carbonio
carbon steel
membrana / membrane
Zilan DW
Zilan DW
flangia / flange
zincata / acciaio inox
galvanized / stainless steel
colore / colour
blu / rosso
blue / red
Codice
Code
Descrizione
Description
930101
910101
910508
911001
911003
911504
912025
912026
disegni tecnici | technical drawings
valvola di sicurezza 2,5 bar 1/2” attacco femmina
valvola di sicurezza 9 bar 1/2” attacco femmina
manometro 0-12 bar Ø 50 att. radiale 1/4”
raccordo 5 vie 71,5 mm lunghezza
raccordo 3 vie 71,5 mm lunghezza
pressostato 0-5 bar 1/4” attacco femmina
tubo flessibile 60 cm 1”m - 1”f
tubo flessibile 80 cm 1”m - 1”f
safety valve 2,5 bar 1/2” female connection
safety valve 9 bar 1/2” female connection
pressure gauge 0-12 bar Ø 50 Radial inlet 1/4”
5 way connection 71,5 mm length
3 way connection 71,5 mm length
pressure switch 0-5 bar 1/4” female connection
flexible hose 60 cm 1”m - 1”f
flexible hose 80 cm 1”m - 1”f
