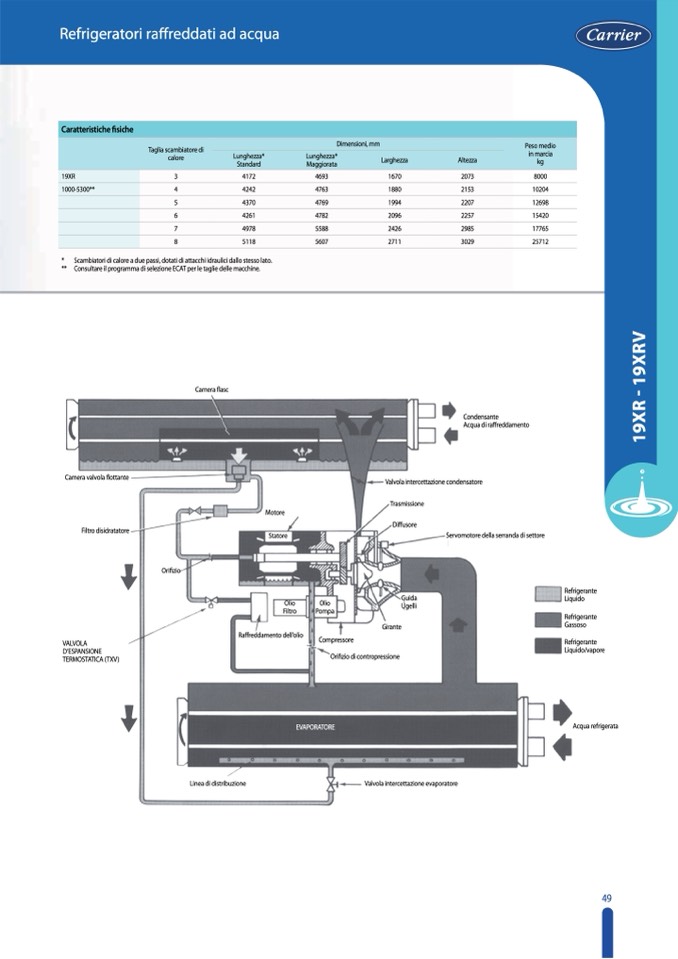

Refrigeratori raffreddati ad acqua

Caratteristiche fisiche

Taglia scambiatore di

calore

Lunghezza*

Standard

Lunghezza*

Maggiorata

Dimensioni, mm

Peso medio

in marcia

kg

Larghezza

Altezza

19XR

1000-5300**

3

4

5

6

7

8

4172

4242

4370

4261

4978

5118

4693

4763

4769

4782

5588

5607

1670

2073

1880

2153

1994

2207

2096

2257

2426

2985

2711

3029

8000

10204

12698

15420

17765

25712

*

Scambiatori di calore a due passi, dotati

** Consultare il programma di selezione ECAT per le taglie delle macchine.

di attacchi idraulici dallo stesso lato.

Camera flasc

Camera valvola flottante

Filtro disidratatore

VALVOLA

D’ESPANSIONE

TERMOSTATICA (TXV)

Condensante

Acqua di raffreddamento

Valvola intercettazione condensatore

Trasmissione

Orifizio

Linea di distribuzione

Valvola intercettazione evaporatore

Motore

Statore

Diffusore

Guida

Ugelli

Girante

Compressore

Orifizio di contropressione

Servomotore della serranda di settore

Raffreddamento dell’olio

Olio

Olio

Filtro

Pompa

Refrigerante

Liquido

Refrigerante

Gassoso

Refrigerante

Liquido/vapore

Acqua refrigerata

EVAPORATORE

49

1

9

X

R

-

1

9

X

R

V
