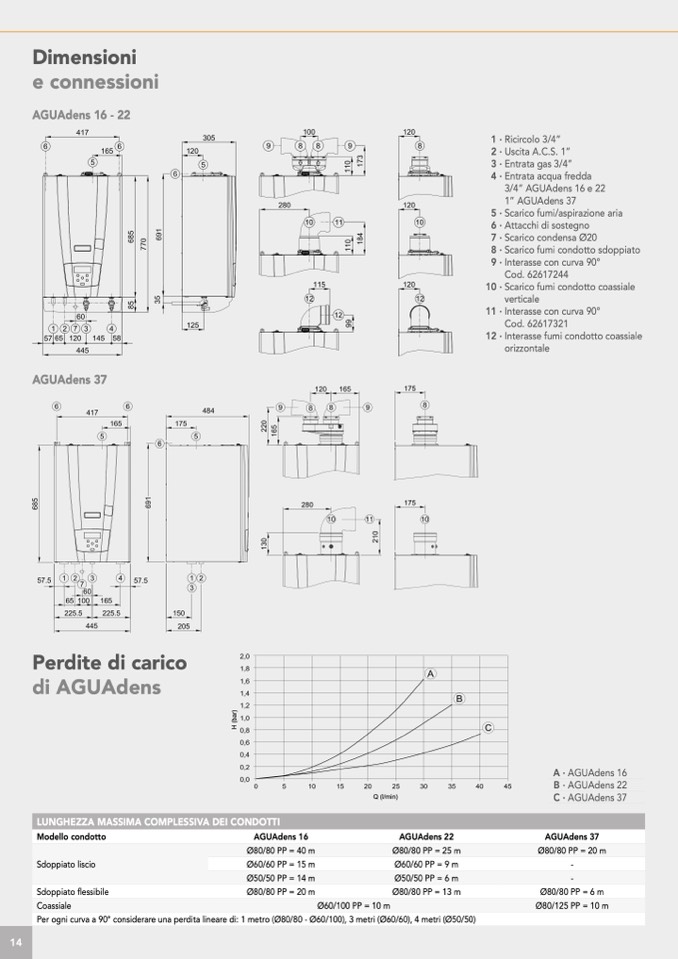

Dimensioni
e connessioni
AGUAdens 16 - 22
AGUAdens 37
Perdite di carico
di AGUAdens
LUNGHEZZA MASSIMA COMPLESSIVA DEI CONDOTTI
Q (l/min)
A · AGUAdens 16
B · AGUAdens 22
C · AGUAdens 37
AGUAdens 37
Ø80/80 PP = 20 m
-
-
Ø80/80 PP = 6 m
Ø80/125 PP = 10 m
Modello condotto
Sdoppiato liscio
Sdoppiato flessibile
Coassiale
Per ogni curva a 90° considerare una perdita lineare di: 1 metro (Ø80/80 - Ø60/100), 3 metri (Ø60/60), 4 metri (Ø50/50)
AGUAdens 16
AGUAdens 22
Ø80/80 PP = 40 m
Ø60/60 PP = 15 m
Ø50/50 PP = 14 m
Ø80/80 PP = 20 m
Ø80/80 PP = 25 m
Ø60/60 PP = 9 m
Ø50/50 PP = 6 m
Ø80/80 PP = 13 m
Ø60/100 PP = 10 m
1 ·
2 ·
3 ·
4 ·
5 ·
6 ·
7 ·
8 ·
9 ·
10 ·
11 ·
12 ·
Ricircolo 3/4”
Uscita A.C.S. 1”
Entrata gas 3/4”
Entrata acqua fredda
3/4” AGUAdens 16 e 22
1” AGUAdens 37
Scarico fumi/aspirazione aria
Attacchi di sostegno
Scarico condensa Ø20
Scarico fumi condotto sdoppiato
Interasse con curva 90°
Cod. 62617244
Scarico fumi condotto coassiale
verticale
Interasse con curva 90°
Cod. 62617321
Interasse fumi condotto coassiale
orizzontale
H
(
b
a
r
)
